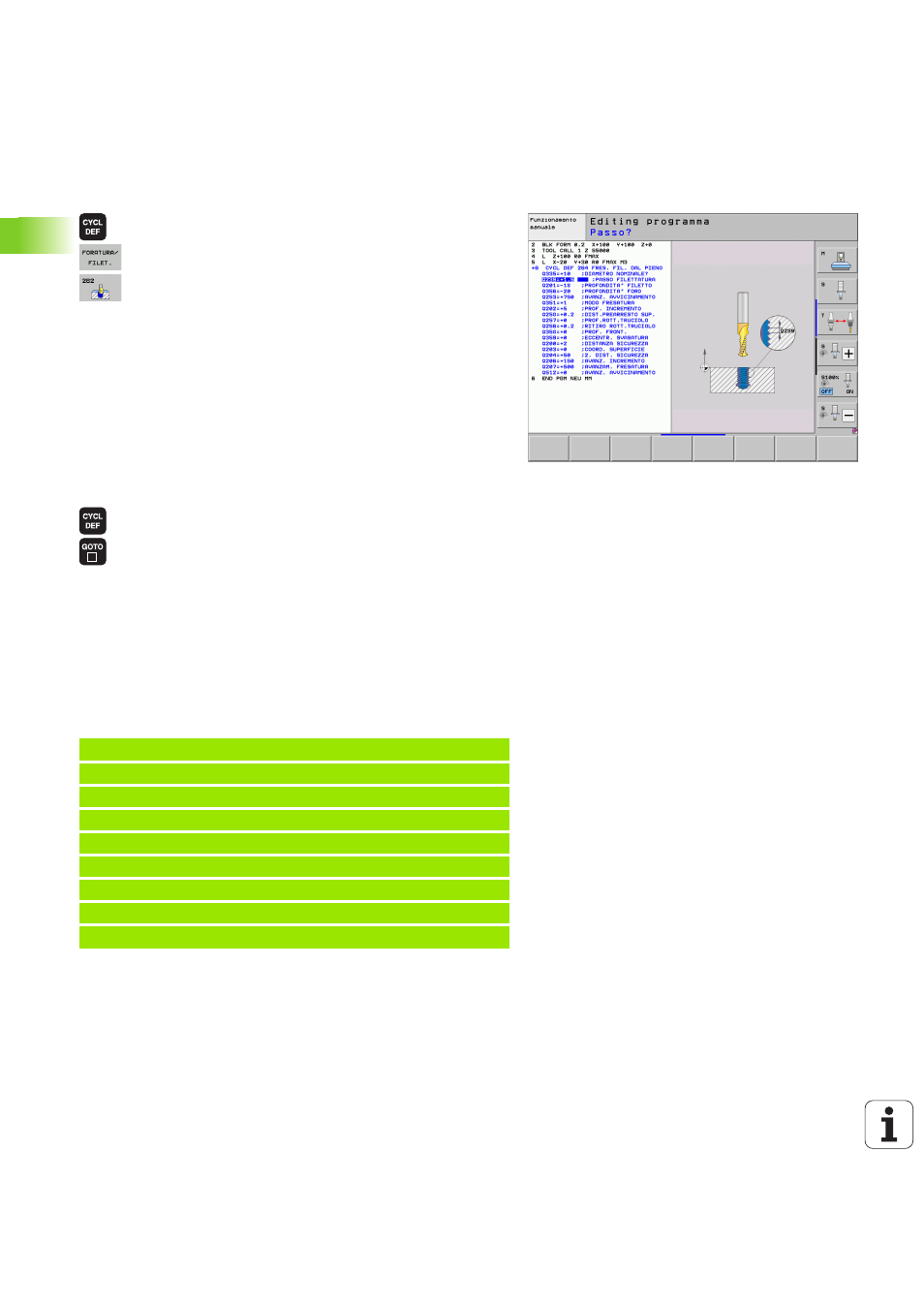

48

Impiego dei cicli di lavorazione

2.1 La

v

o

ra

re

con i cicli di la

v

o

ra

zione

Definizione dei cicli tramite softkey

Il livello softkey visualizza i vari gruppi di cicli

Selezionare un gruppo di cicli, ad es. i cicli di foratura

Selezionare il ciclo, ad es. FRESATURA DI

FILETTATURE. Il TNC apre un dialogo e chiede tutti i
valori da inserire; contemporaneamente visualizza
nella metà destra dello schermo una grafica, nella
quale i parametri da inserire sono evidenziati su un
campo chiaro

Inserire tutti i parametri richiesti dal TNC,

confermando ogni inserimento con il tasto ENT

Quando tutti i dati necessari saranno inseriti, il TNC

terminerà automaticamente il dialogo

Definizione del ciclo mediante la funzione GOTO

Il livello softkey visualizza i vari gruppi di cicli

Il TNC visualizza in una finestra in primo piano la

panoramica dei cicli

Selezionare con i tasti cursore il ciclo desiderato

oppure

Selezionare con CTRL + tasti cursore (scorrimento

pagina per pagina) il ciclo desiderato oppure

Inserire il numero di ciclo e confermare ogni volta con

il tasto ENT. A questo punto il TNC apre il dialogo del
ciclo come descritto in precedenza

Blocchi esplicativi NC

7 CYCL DEF 200 FORATURA

Q200=2

;DISTANZA SICUREZZA

Q201=3

;PROFONDITÀ

Q206=150

;AVANZ. INCREMENTO

Q202=5

;PROF. INCREMENTO

Q210=0

;TEMPO ATTESA SOPRA

Q203=+0

;COORD. SUPERFICIE

Q204=50

;2ª DIST. SICUREZZA

Q211=0.25 ;TEMPO DI SOSTA SOTTO
