330 Lavorare con i cicli di tastatura
13.1 Pr
incipi g
e
ner
a
li r
e
lativi ai cicli di tastat
ur
a
13.1 Principi generali relativi ai cicli
di tastatura
Principio di funzionamento

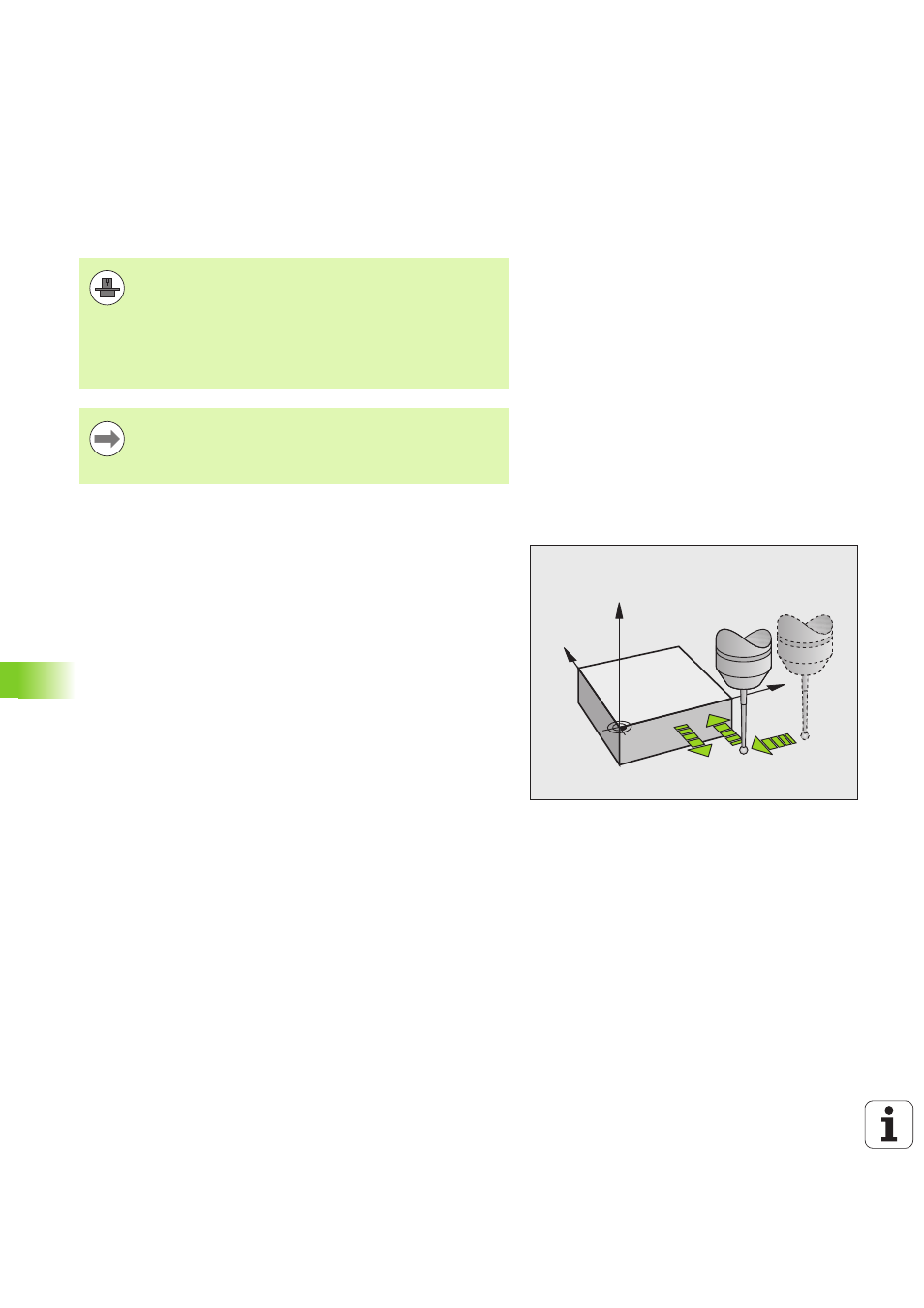

Quando il TNC esegue un ciclo di tastatura, il sistema di tastatura 3D
si avvicina al pezzo parassialmente (anche con rotazione base attiva e
piano di lavoro ruotato). Il costruttore della macchina definisce in un
parametro macchina l'avanzamento di tastatura (vedere "Premesse
per lavorare con cicli di tastatura" più avanti nel presente capitolo).
Quando il tastatore viene a contatto con il pezzo
 il sistema di tastatura 3D invia un segnale al TNC: le coordinate della
posizione tastata vengono memorizzate
 il sistema di tastatura 3D si ferma e
 il tastatore si riporta in rapido sulla sua posizione di partenza
Se entro il percorso definito il tastatore non viene deflesso, il TNC
emette un relativo messaggio di errore (percorso: MP6130).
Il TNC deve essere predisposto dal costruttore della
macchina per l'impiego di tastatura 3D. Consultare il
manuale della macchina.
Tenere presente che in linea di principio HEIDENHAIN
assume la garanzia della funzionalità dei cicli di tastatura
esclusivamente se impiegano sistemi di tastatura
HEIDENHAIN!
Eseguendo delle misurazioni durante l'esecuzione di un
programma, occorre fare attenzione che siano utilizzabili i
dati utensile (lunghezza, raggio) dai dati di calibrazione o
dall'ultimo blocco TOOL CALL (selezione tramite MP7411).
Y
X
Z
F
F MAX
F
