6.2 SA
GOMA DI PUNTI SU CER
C
HIO (Ciclo 220, DIN/ISO:
G220)
 DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo. Campo di immissione da 0 a 99999,9999 in
alternativa PREDEF
 COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo. Campo di
immissione da -99999,9999 a 99999,9999
 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999 in alternativa PREDEF
 SPOSTARSI A ALT. SICUR. Q301: determinare in che
modo l'utensile deve spostarsi tra le varie lavorazioni:
0: tra le lavorazioni, spostarsi alla distanza di sicurezza
1: tra le lavorazioni, spostarsi alla 2ª distanza di
sicurezza
in alternativa PREDEF
 TIPO DI SPOSTAMENTO? RETTA=0/CERCHIO=1 Q365:
determinare in che modo l'utensile deve spostarsi tra
le varie lavorazioni:
0: tra le lavorazioni, spostarsi su una retta
1: tra le lavorazioni, spostarsi in modo circolare sul
diametro del cerchio parziale
Esempio: blocchi NC
53 CYCL DEF 220 CERCHIO FIGURE
Q216=+50 ;CENTRO 1° ASSE
Q217=+50 ;CENTRO 2° ASSE
Q244=80 ;DIAMETRO RIFERIMENTO
Q245=+0 ;ANGOLO DI PARTENZA
Q246=+360 ;ANGOLO FINALE
Q247=+0 ;ANGOLO INCREMENTALE
Q241=8 ;NUMERO LAVORAZIONI
Q200=2 ;DISTANZA SICUREZZA
Q203=+30 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q301=1 ;SPOST. A ALT. SICUR.
Q365=0 ;TIPO DI SPOSTAMENTO
X
Z

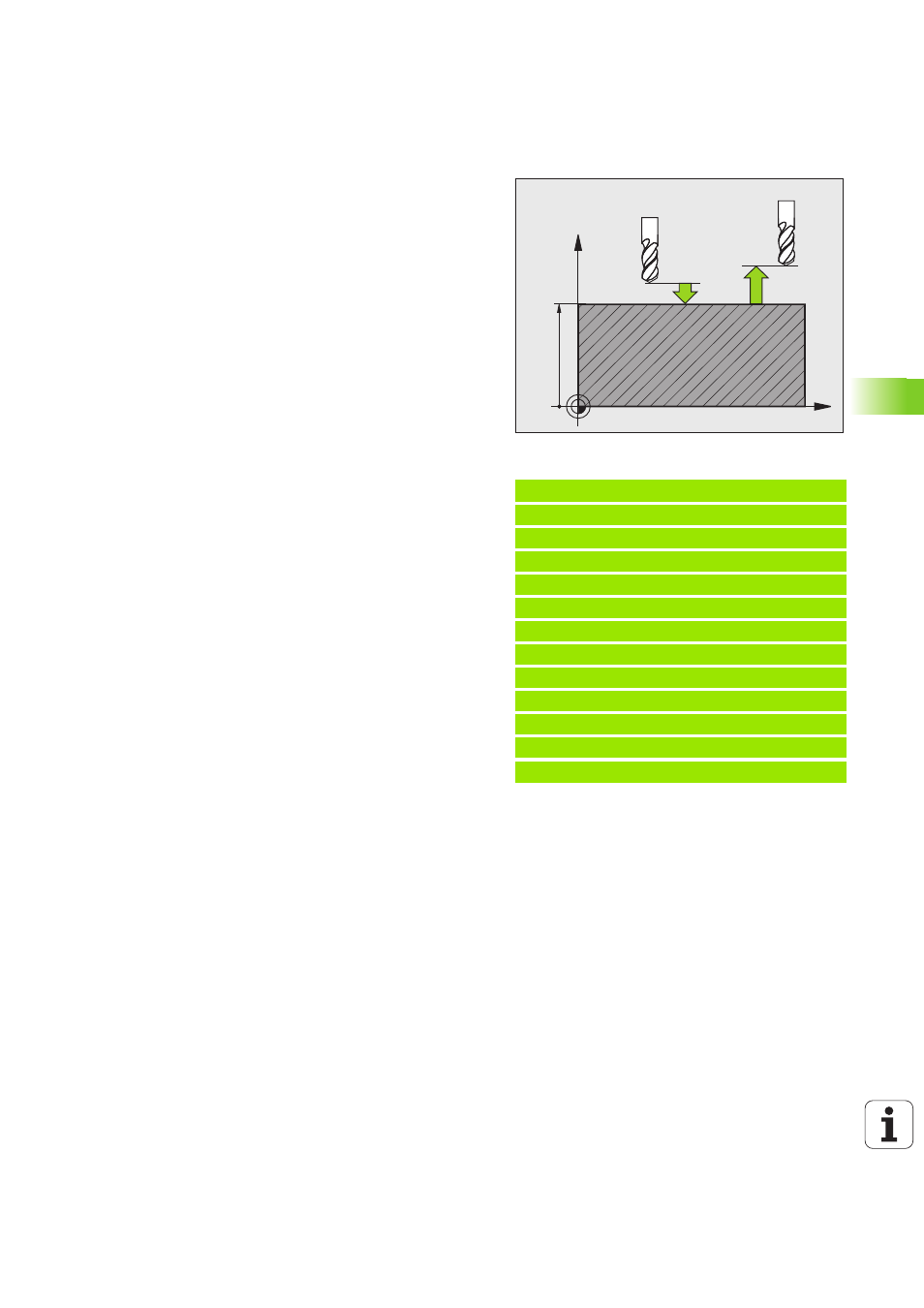

Q200
Q203
Q204
