214 Cicli di lavorazione: profilo tasca, profili sagomati
7.
1
1
SCANALA
TURA PR
OFIL
O FRESA
T
URA TR
OCOID
ALE (ciclo 275,
DIN/ISO:
G275)

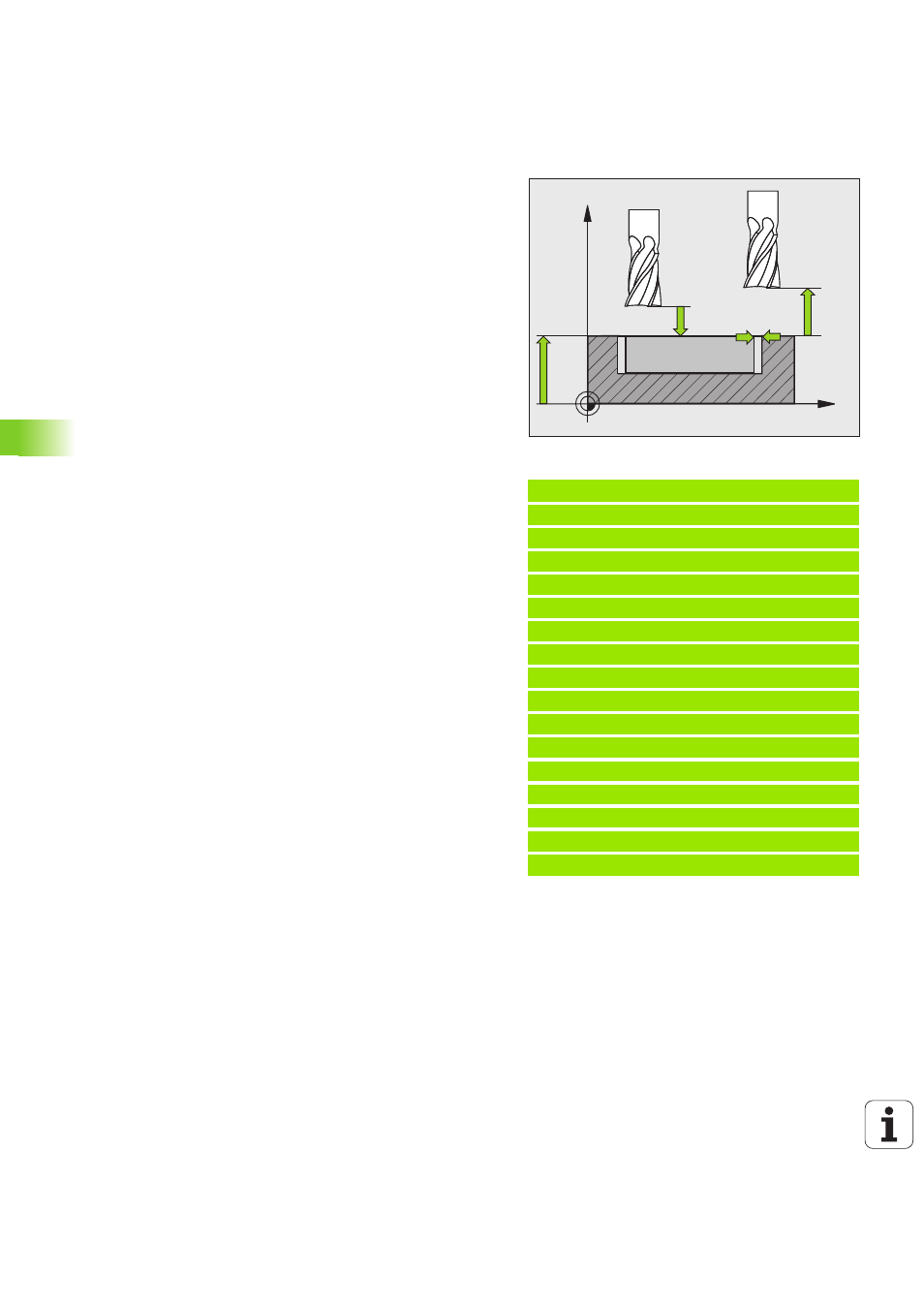

 DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la superficie frontale dell’utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
 COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata assoluta della superficie del pezzo. Campo
di immissione da -99999,9999 a 99999,9999
 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
 STRATEGIA PENETRAZIONE Q366: tipo di strategia di
penetrazione
 0 = penetrazione perpendicolare.
Indipendentemente dall'angolo di penetrazione
ANGLE
definito nella tabella utensili, il TNC penetra in
modo perpendicolare
 1 = nessuna funzione
 2 = penetrazione con pendolamento. Nella tabella
utensili l’angolo di penetrazione ANGLE per l’utensile
attivo deve essere definito diverso da 0. Altrimenti
il TNC emette un messaggio d'errore
 In alternativa PREDEF
Esempio: blocchi NC
8 CYCL DEF 275 SCAN.PROF.FRES.TROC.
Q215=0 ;TIPO LAVORAZIONE
Q219=12 ;LARG. SCANALATURA
Q368=0.2 ;SOVRAM. LATERALE
Q436=2 ;INCREM. AL GIRO
Q207=500 ;AVANZAM. FRESATURA
Q351=+1 ;MODO FRESATURA
Q201=-20 ;PROFONDITÀ
Q202=5 ;PROF. INCREMENTO
Q206=150 ;AVANZAMENTO PROF.
Q338=5 ;INCREMENTO FINITURA
Q385=500 ;AVANZAMENTO FINITURA
Q200=2 ;DISTANZA SICUREZZA
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q366=2 ;PENETRAZIONE
9 CYCL CALL FMAX M3
X
Z
Q200
Q204
Q203
Q368
