434

Cicli di tastatura: controllo automatico dei pezzi

16.7 MISURAZIONE RET

T

ANGOL

O INTERNO (ciclo 423, DIN/ISO:

G423)

16.7 MISURAZIONE RETTANGOLO

INTERNO (ciclo 423,
DIN/ISO: G423)

Esecuzione del ciclo

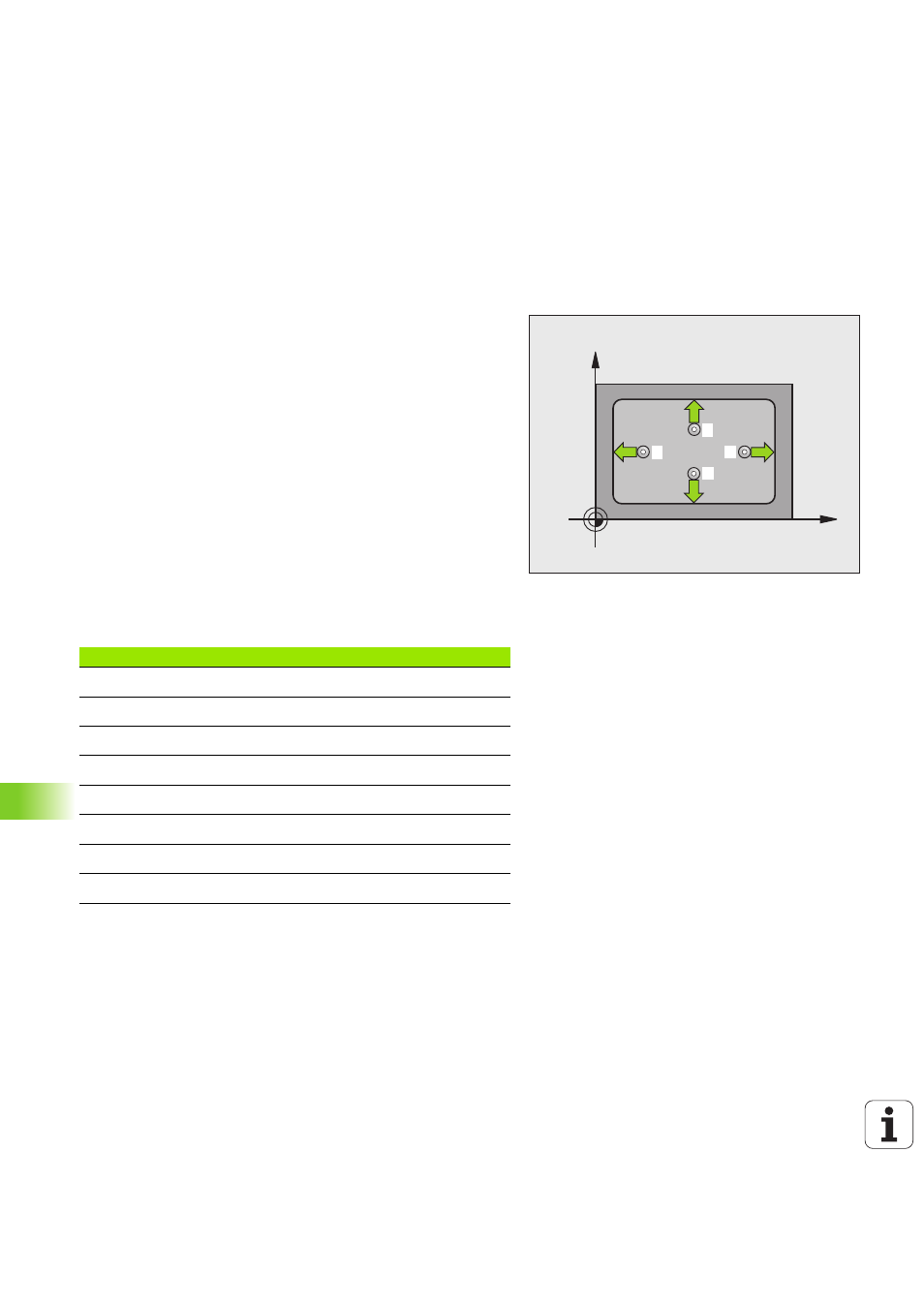

Il ciclo di tastatura 423 rileva il centro, la lunghezza e la larghezza di
tasche rettangolari. Definendo nel ciclo valori di tolleranza, il TNC
effettua un confronto tra i valori nominali e reali e memorizza gli
scostamenti in parametri di sistema.

1

Il TNC posiziona il tastatore in rapido (valore da MP6150) e con la
logica di posizionamento (vedere "Esecuzione dei cicli di tastatura"
a pagina 336) su
l punto da tastare

1

. Il TNC calcola i punti da tastare

sulla base dei valori programmati nel ciclo e della distanza di
sicurezza definita in MP6140

2

Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120)

3

Quindi il tastatore si porta sul successivo punto da tastare

2

su una

traiettoria parassiale all'altezza di misura o su una traiettoria lineare
all'altezza di sicurezza ed esegue la seconda tastatura

4

Il TNC posiziona il tastatore sul punto

3

e quindi sul punto da

tastare

4

eseguendo rispettivamente la terza e la quarta tastatura

5

Infine il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori reali e gli scostamenti nei seguenti parametri Q:

X

Y

1

2

3

4

Numero parametro

Significato

Q151

Valore reale centro asse principale

Q152

Valore reale centro asse secondario

Q154

Valore reale lunghezza lato asse princ.

Q155

Valore reale lunghezza lato asse sec.

Q161

Offset centro asse principale

Q162

Offset centro asse secondario

Q164

Offset lunghezza lato asse princ.

Q165

Offset lunghezza lato asse sec.
