402 Cicli di tastatura: rilevamento automatico delle origini

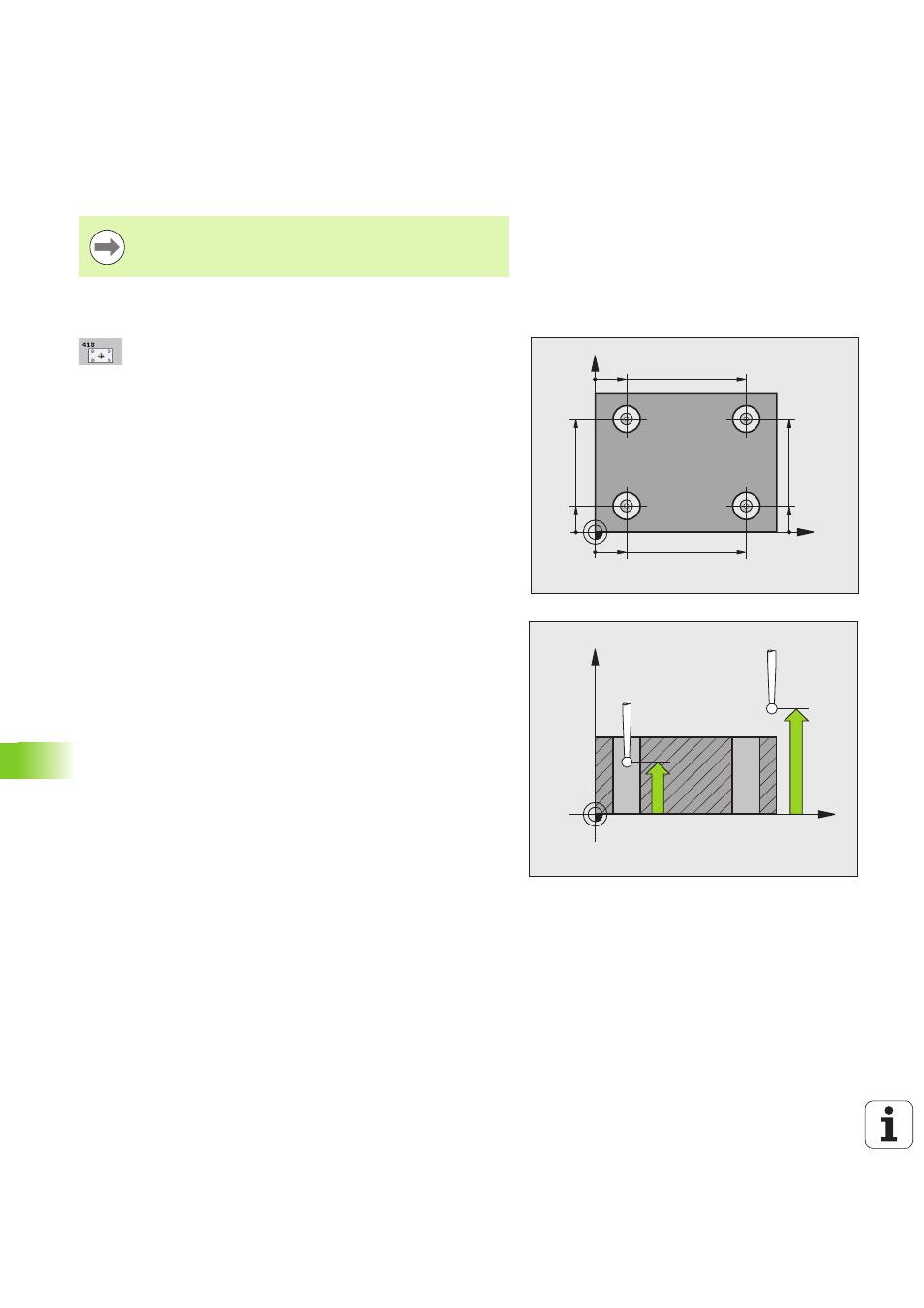

15.12 ORIGINE CENTR
O
SU 4 FORI (ciclo 41
8, DIN/ISO:
G41
8
)
Per la programmazione
Parametri ciclo
 1° CENTRO 1° ASSE Q268 (in valore assoluto): centro
del 1º foro nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 1° CENTRO 2° ASSE Q269 (in valore assoluto): centro
del 1º foro nell'asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 2° CENTRO 1° ASSE Q270 (in valore assoluto): centro
del 2º foro nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 2° CENTRO 2° ASSE Q271 (in valore assoluto): centro
del 2º foro nell'asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 3° CENTRO 1° ASSE Q316 (in valore assoluto): centro
del 3º foro nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 3° CENTRO 2° ASSE Q317 (in valore assoluto): centro
del 3º foro nell'asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 4° CENTRO 1° ASSE Q318 (in valore assoluto): centro
del 4º foro nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 4° CENTRO 2° ASSE Q319 (in valore assoluto): centro
del 4º foro nell'asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 MIS. ALTEZZA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
X
Y
Q269
Q268 Q270
Q317
Q271
Q318 Q316
Q319
X
Z
Q261
Q260
