170 Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di scanalature
5.8 Esempi di pr
ogr
ammazione
5.8 Esempi di programmazione

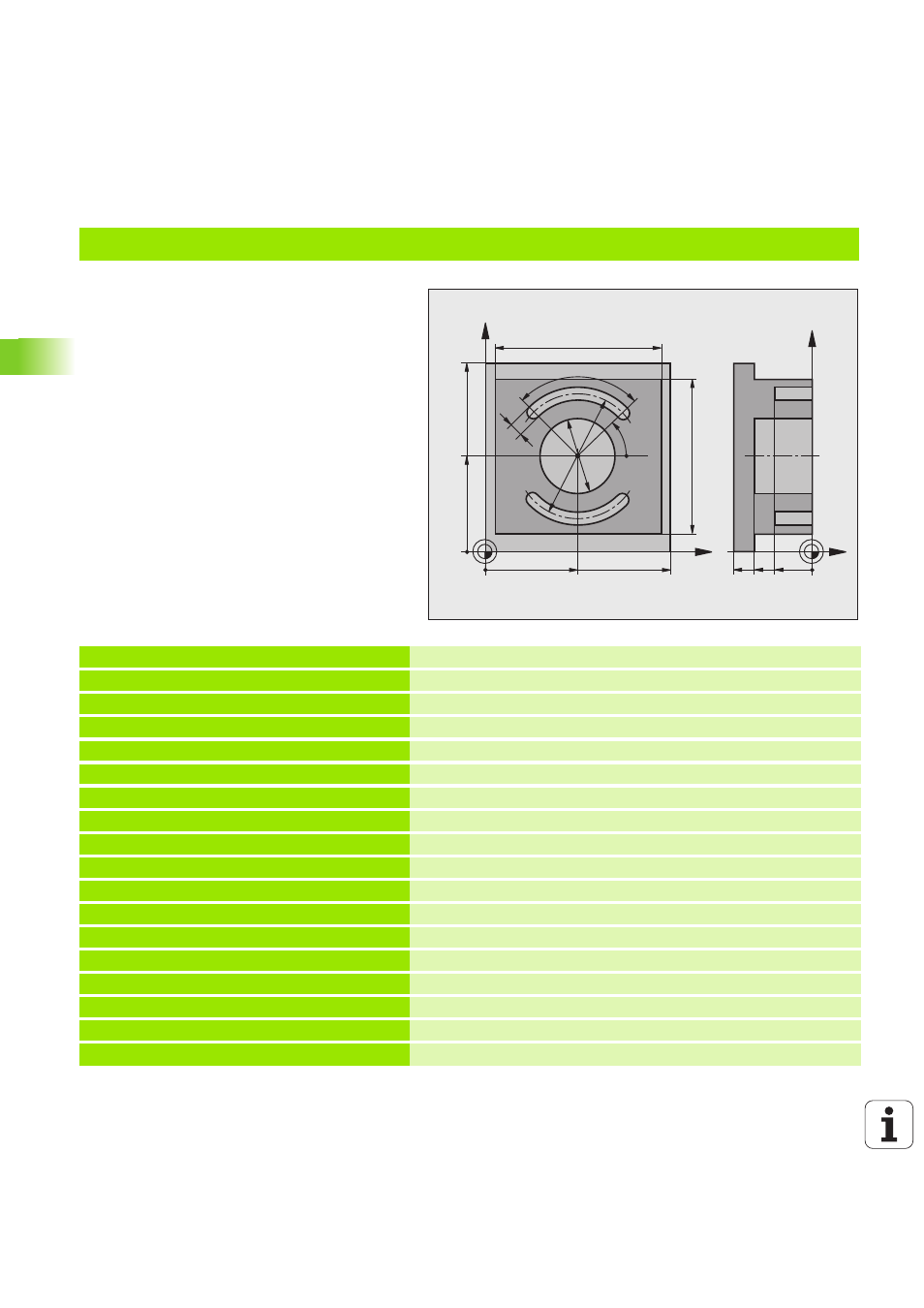

Esempio: fresatura di tasche, isole e scanalature
0 BEGIN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6 Definizione utensile di sgrossatura/finitura
4 TOOL DEF 2 L+0 R+3 Definizione utensile fresa per scanalature
5 TOOL CALL 1 Z S3500 Chiamata utensile di sgrossatura/finitura
6 L Z+250 R0 FMAX Disimpegno utensile
7 CYCL DEF 256 ISOLA RETTANGOLARE Definizione del ciclo "Lavorazione esterna"
Q218=90 ;LUNGHEZZA 1° LATO
Q424=100 ;QUOTA PEZZO GREZZO 1
Q219=80 ;LUNGHEZZA 2° LATO
Q425=100 ;QUOTA PEZZO GREZZO 2
Q220=0 ;RAGGIO SPIGOLO
Q368=0 ;SOVRAM. LATERALE
Q224=0 ;ANGOLO DI ROTAZIONE
Q367=0 ;POSIZIONE ISOLA
Q207=250 ;AVANZAM. FRESATURA
Q351=+1 ;MODO FRESATURA
X
Y
50
50
100
100
80
90
8
90°
45°
50
70
Z
Y
-40 -20 -30
