HEIDENHAIN iTNC 530 (60642x-04) Cycle programming Manuale d'uso
Pagina 149
HEIDENHAIN iTNC 530
149
5.3 T
A
SCA CIR
C
OLARE (ciclo 252, DIN/ISO:
G252)
DISTANZA DI SICUREZZA
Q200 (in valore incrementale):
distanza tra la superficie frontale dell’utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
COORD. SUPERFICIE PEZZO
Q203 (in valore assoluto):
coordinata assoluta della superficie del pezzo. Campo
di immissione da -99999,9999 a 99999,9999
2ª DISTANZA DI SICUREZZA
Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
FATTORE DI SOVRAPPOSIZIONE
Q370: Q370 x raggio
utensile dà l'accostamento laterale k. Campo di
immissione da 0,1 a 1,414, in alternativa PREDEF
STRATEGIA PENETRAZIONE
Q366: tipo di strategia di
penetrazione
0 = penetrazione perpendicolare.
Indipendentemente dall'angolo di penetrazione
ANGLE
definito nella tabella utensili, il TNC penetra in
modo perpendicolare
1 = penetrazione elicoidale. Nella tabella utensili
l’angolo di penetrazione ANGLE per l’utensile attivo
deve essere definito diverso da 0. Altrimenti il TNC
emette un messaggio d'errore
In alternativa PREDEF
AVANZAMENTO FINITURA
Q385: velocità di spostamento
dell'utensile durante la finitura laterale e in profondità
in mm/min. Campo di immissione da 0 a 99999,999,
in alternativa FAUTO, FU, FZ
Esempio: blocchi NC
8 CYCL DEF 252 TASCA CIRCOLARE
Q215=0
;TIPO LAVORAZIONE
Q223=60
;DIAMETRO CERCHIO
Q368=0.2
;QUOTA LATERALE CONS.
Q207=500
;AVANZAM. FRESATURA
Q351=+1
;MODO FRESATURA
Q201=-20
;PROFONDITÀ
Q202=5
;PROF. INCREMENTO
Q369=0.1
;SOVRAM. PROFONDITÀ
Q206=150
;AVANZAMENTO PROF.
Q338=5
;INCREMENTO FINITURA
Q200=2
;DISTANZA SICUREZZA
Q203=+0
;COORD. SUPERFICIE
Q204=50
;2ª DIST. SICUREZZA
Q370=1
;SOVRAPP. TRAIETT. UT.
Q366=1
;PENETRAZIONE
Q385=500
;AVANZAMENTO FINITURA
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3

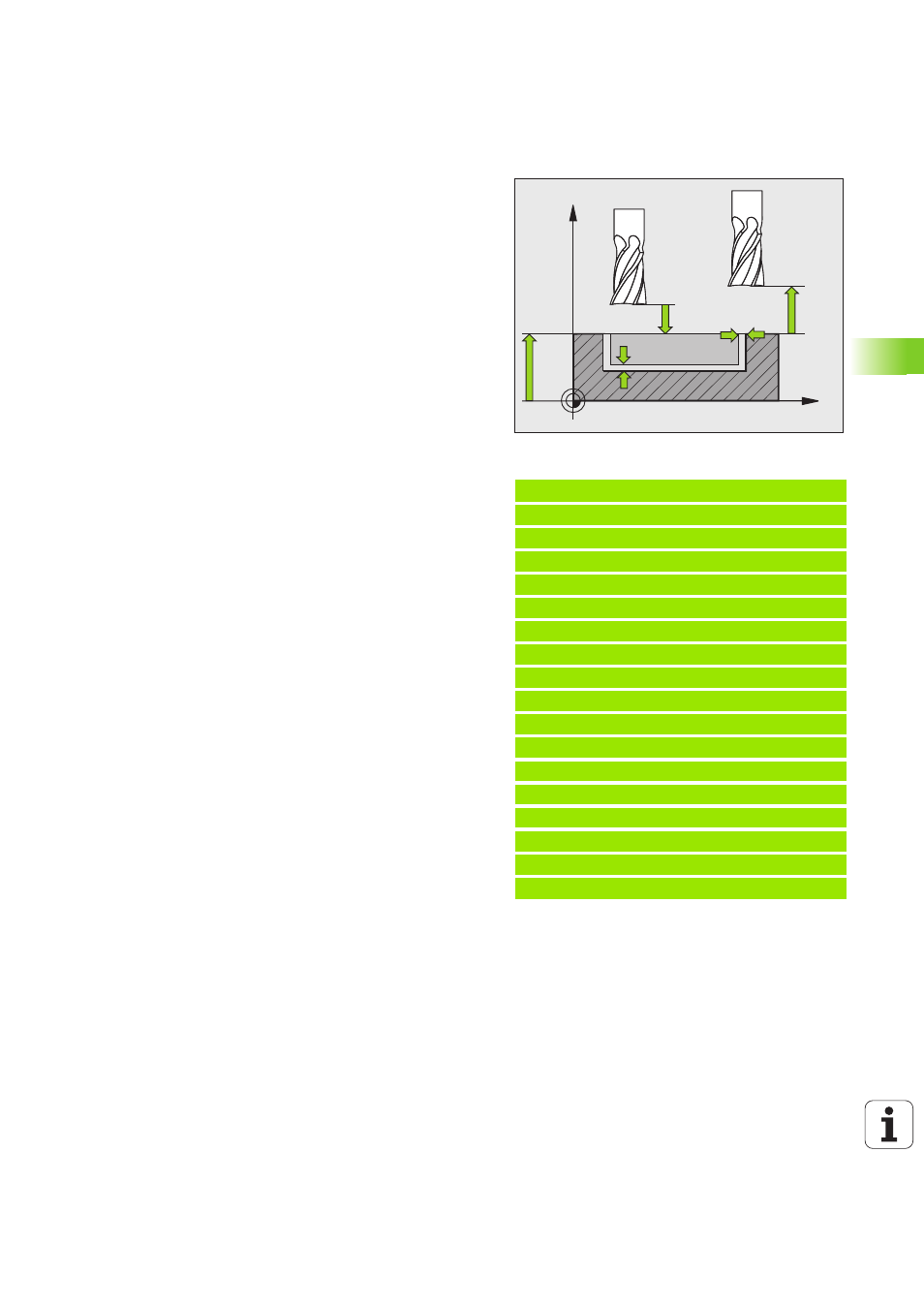

X
Z
Q200
Q204
Q203
Q369
Q368
