13.1 Pr

incipi g

e

ner

a

li r

e

lativi ai cicli di tastat

ur

a

Cicli di tastatura nei modi operativi
Funzionamento e Volantino elettronico

Il TNC mette a disposizione nei modi operativi Funzionamento
manuale e Volantino elettronico dei cicli di tastatura che consentono:

la calibrazione del sistema di tastatura

la compensazione di posizioni oblique del pezzo

la definizione origine

Cicli di tastatura per la modalità automatica

Oltre ai cicli di tastatura gestiti nei modi operativi Funzionamento
manuale e Volantino elettronico, il TNC mette a disposizione numerosi
cicli per le più svariate possibilità d'impiego del tastatore in modo
automatico:

Calibrazione del sistema di tastatura digitale

Compensazione di posizioni oblique del pezzo

Definizione origini

Controllo automatico del pezzo

Misurazione automatica degli utensili

L'impiego del sistema di tastatura viene programmato nel modo
operativo Editing programma con il tasto TOUCH PROBE. Utilizzare i
cicli di tastatura con numeri superiori a 400, così come i più recenti cicli
di lavorazione, e utilizzare parametri Q quali parametri di trasmissione.
I parametri che vengono utilizzati dal TNC in diversi cicli con la stessa
funzione, hanno sempre lo stesso numero: ad es. Q260 è sempre la
distanza di sicurezza, Q261 è l'altezza di misura ecc.

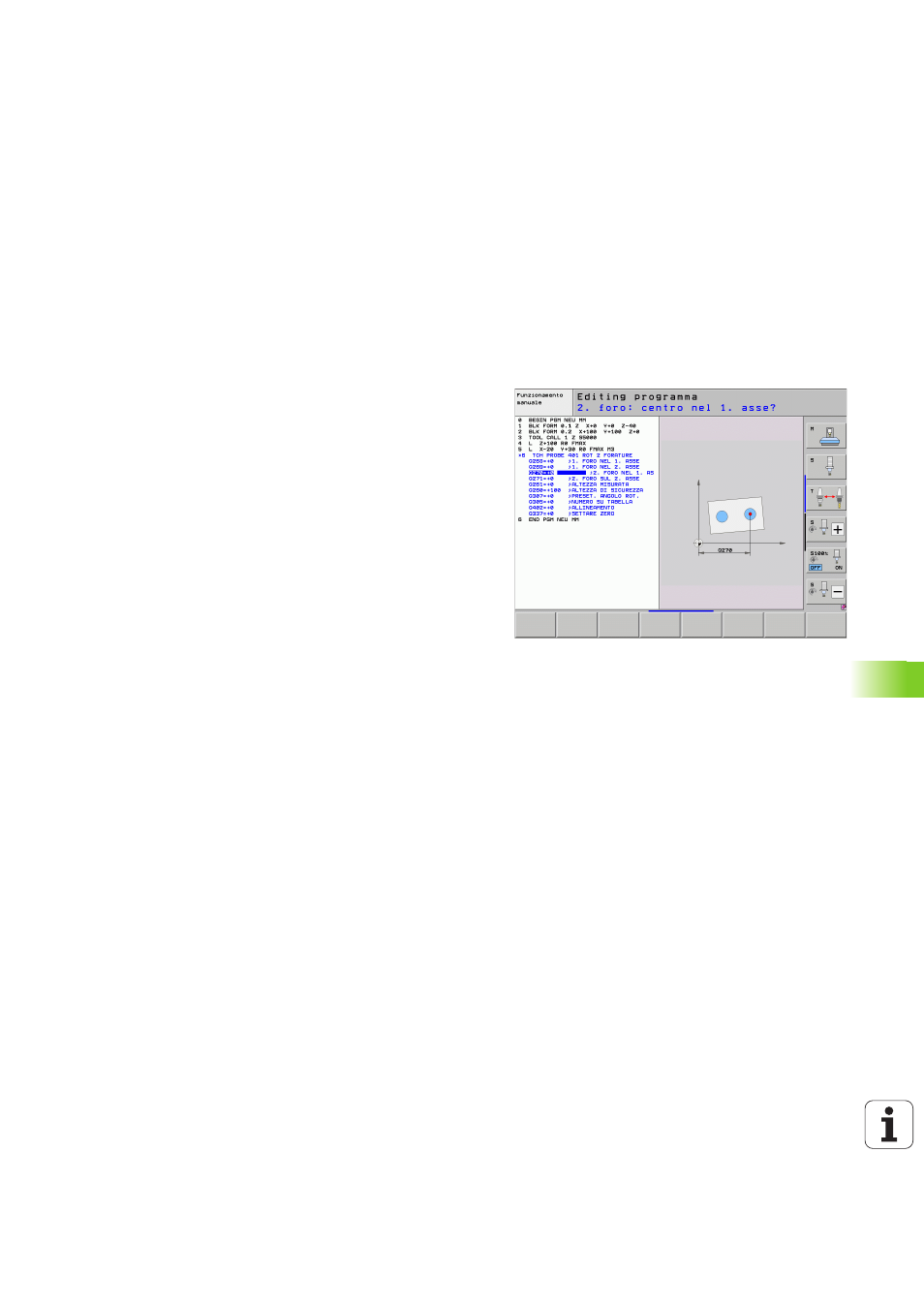

Per agevolare la programmazione, il TNC visualizza un'immagine
ausiliaria durante la definizione del ciclo. In questa immagine ausiliaria
il parametro da introdurre è visualizzato con un'immagine univoca
(vedere figura a destra).
