1) 8.5 FRESATURA DI PROFILO
ESTERNO SU SUPERFICIE
CILINDRICA (ciclo 39,
DIN/ISO: G139, opzione
software 1)
Esecuzione del ciclo

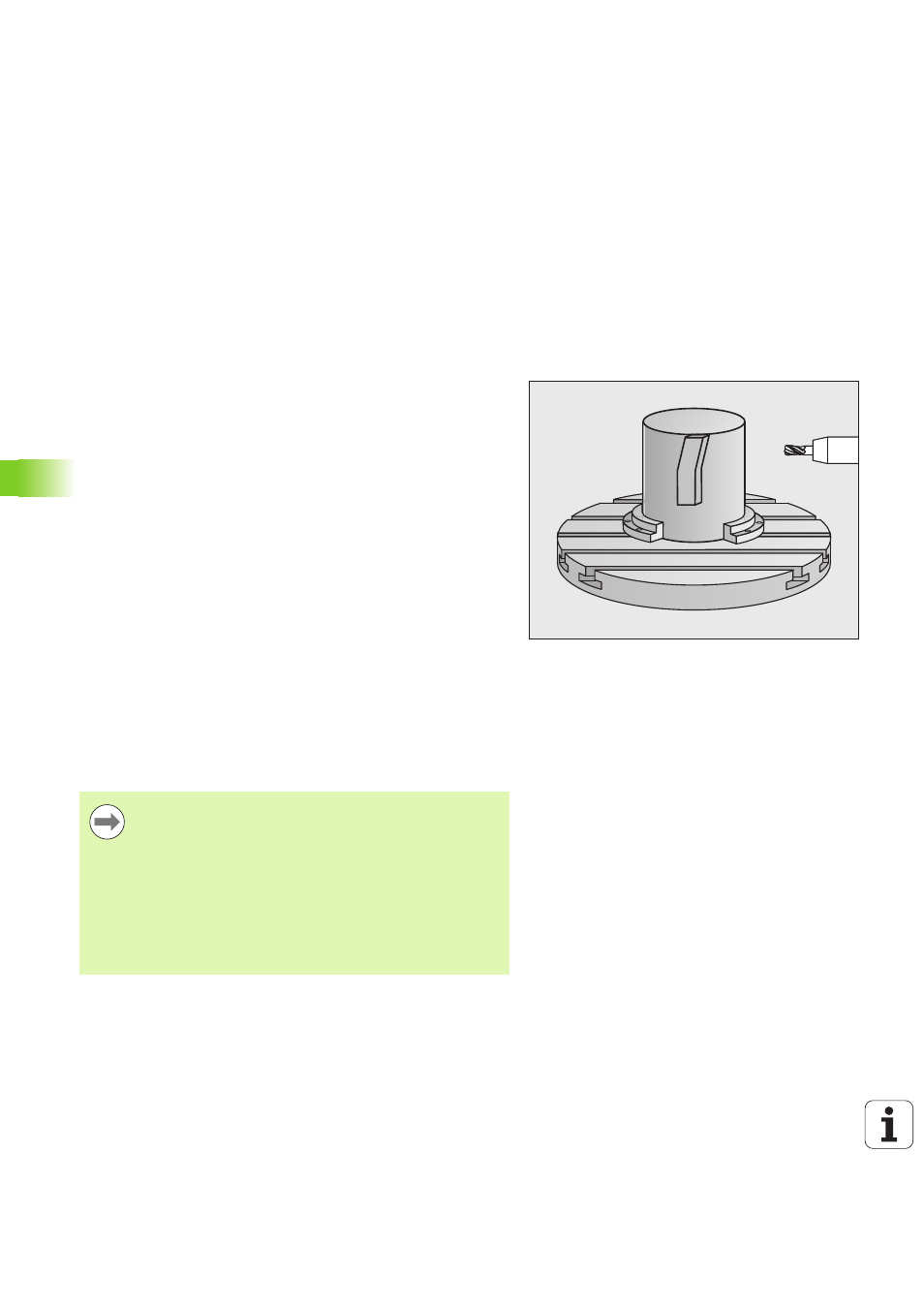

Con questo ciclo è possibile trasferire un profilo aperto definito nello
sviluppo su una superficie cilindrica. In questo ciclo il TNC pone
l'utensile in modo tale che, con correzione del raggio attiva, la parete
del profilo fresato sia parallela all'asse del cilindro.
Contrariamente ai cicli 28 e 29, nel sottoprogramma del profilo viene
definito il profilo da realizzare effettivamente.
1
Il TNC posiziona l'utensile sopra il punto di partenza della
lavorazione. Il TNC colloca il punto di partenza, spostato del
diametro dell'utensile, accanto al primo punto definito nel
sottoprogramma del profilo (comportamento standard)
2
Dopo che il TNC ha eseguito il posizionamento sulla prima
profondità incremento, l'utensile si avvicina al profilo in modo
tangenziale su un arco di cerchio con avanzamento di fresatura
Q12. Viene eventualmente considerata la quota di finitura
3
L'utensile esegue la fresatura alla prima profondità incremento con
avanzamento Q12 lungo il profilo, fino al completamento del profilo
sagomato definito
4
In seguito l'utensile si stacca tangenzialmente dalla parete
dell'isola, ritornando al punto di partenza della lavorazione
5
Questa procedura (da 2 a 4) si ripete fino al raggiungimento della
PROFONDITÀ Q1 programmata
6
Alla fine l'utensile si riporta ad altezza di sicurezza nell'asse
utensile oppure all'ultima posizione programmata prima del ciclo
(in funzione del parametro macchina 7420)
Tramite il parametro macchina 7680, bit 16 è possibile
definire il comportamento di avvicinamento del ciclo 39:
Bit 16 = 0:
eseguire avvicinamento e distacco tangenziale
Bit 16 = 1:
portarsi a profondità sul punto di partenza del profilo in
perpendicolare senza avvicinare l'utensile con raccordo
tangenziale e svincolare di nuovo verso l'alto sul punto
finale del profilo senza allontanarsi con raccordo
tangenziale.
