HEIDENHAIN iTNC 530 273
1
0

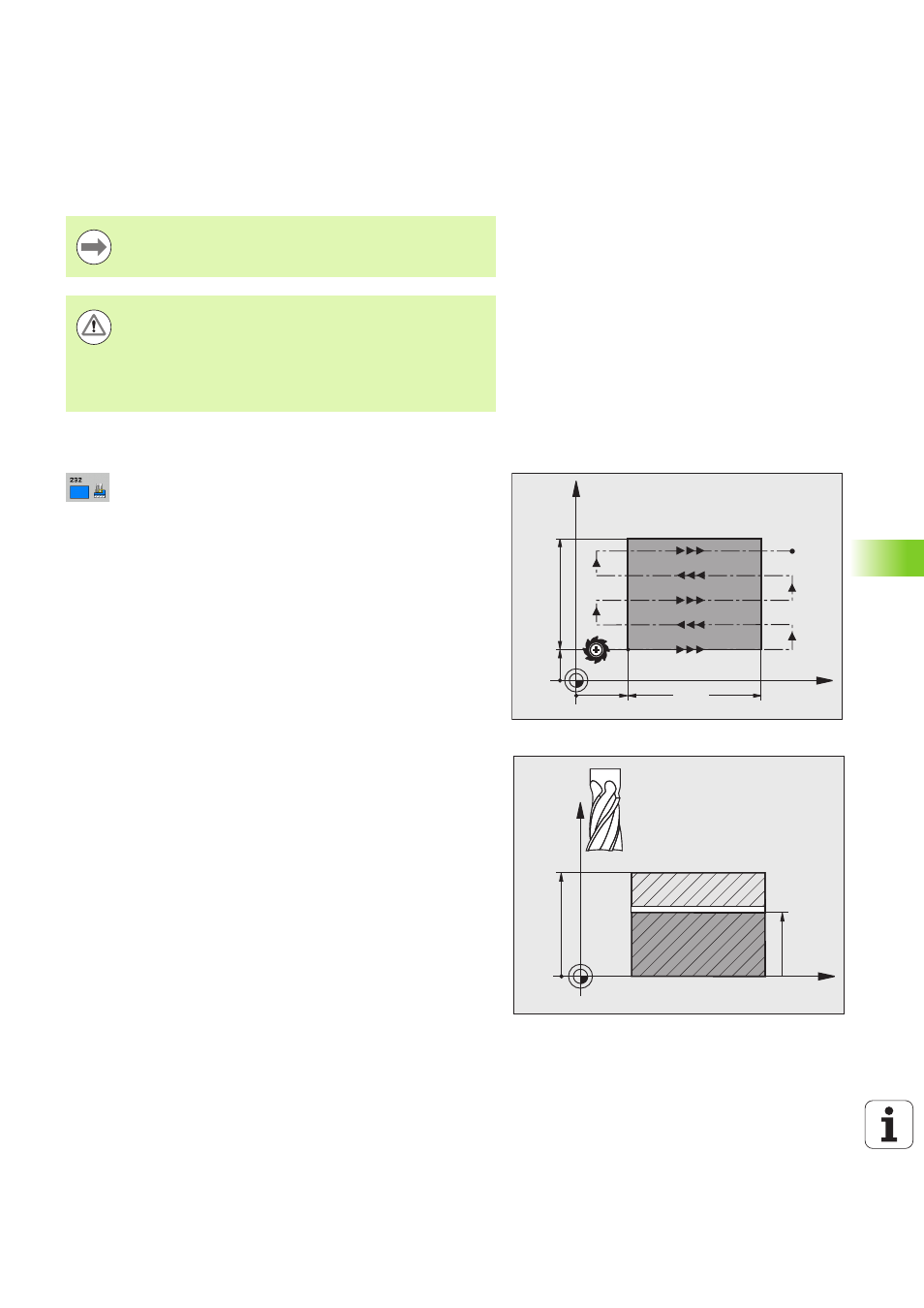

.5 FRESA
T
URA A SPIANARE
(ciclo
232, DIN/ISO:
G232)
Per la programmazione
Parametri ciclo
 STRATEGIA LAVORAZIONE (0/1/2) Q389: definisce il
modo in cui il TNC deve lavorare la superficie:
0: lavorazione a greca, accostamento laterale con
avanzamento di posizionamento all'esterno della
superficie da lavorare
1: lavorazione a greca, accostamento laterale con
avanzamento di fresatura all'interno della superficie
da lavorare
2: lavorazione per righe, ritiro e accostamento laterale
con avanzamento di posizionamento
 PUNTO DI PARTENZA 1º ASSE Q225 (in valore assoluto):
coordinata del punto di partenza della superficie da
lavorare nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 PUNTO DI PARTENZA 2º ASSE Q226 (in valore assoluto):
coordinata del punto di partenza della superficie da
spianare nell’asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 PUNTO DI PARTENZA 3º ASSE Q227 (in valore assoluto):
coordinata della superficie del pezzo, a partire dalla
quale vengono calcolati gli accostamenti. Campo di
immissione da -99999,9999 a 99999,9999
 PUNTO FINALE 3º ASSE Q386 (in valore assoluto):
coordinata nell'asse del mandrino, su cui la superficie
deve essere fresata a spianare. Campo di immissione
da -99999,9999 a 99999,9999
Inserire la 2ª distanza di sicurezza Q204 in modo tale da
escludere qualsiasi collisione con il pezzo o i dispositivi di
serraggio.
Attenzione Pericolo di collisione!
Con il parametro macchina 7441 Bit 0 si imposta se il TNC
deve emettere un messaggio d’errore (Bit 0=0) oppure no
(Bit 0=1) se alla chiamata del ciclo il mandrino non gira.
Questa funzione deve essere adattata dal costruttore della
macchina.
X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q227
Q386
