380 Cicli di tastatura: rilevamento automatico delle origini
15.6 ORIGINE SU CER
C
HIO IN
TERNO (ciclo 412, DIN/ISO:
G412)
 MIS. ALTEZZA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140. Campo
di immissione da 0 a 99999,9999, in alternativa
PREDEF
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
 SPOSTARSI A ALT. SICUR. Q301: determinare in che
modo il tastatore deve spostarsi tra i punti di misura:
0: spostamento tra i punti da misurare all'altezza di
misura
1: spostamento tra i punti da misurare all'altezza di
sicurezza
in alternativa PREDEF
 NUMERO IN TABELLA Q305: indicare il numero della
tabella origini/tabella Preset nella quale il TNC deve
memorizzare le coordinate del centro della tasca.
Programmando Q305=0 e Q303=1, il TNC imposta
automaticamente la visualizzazione in modo che
l'origine si trovi al centro della tasca. Programmando
Q305=0 e Q303=0, il TNC scrive il centro della tasca
nella riga 0 della tabella punti zero. Campo di
immissione da 0 a 99999
 NUOVA ORIGINE ASSE PRINCIPALE Q331 (in valore
assoluto): coordinata nell'asse principale, su cui il TNC
deve impostare il centro della tasca rilevato.
Impostazione di base = 0. Campo di immissione da
-99999,9999 a 99999,9999
 NUOVA ORIGINE ASSE SECONDARIO Q332 (in valore
assoluto): coordinata nell'asse secondario, su cui il
TNC deve impostare il centro della tasca rilevato.
Impostazione di base = 0. Campo di immissione da
-99999,9999 a 99999,9999
 TRASFER. VALORE MISURA (0,1) Q303: definire se
l'origine determinata deve essere memorizzata nella
tabella origini o nella tabella Preset:
-1: non utilizzare! Viene inserito dal TNC quando
vengono immessi programmi vecchi (vedere
"Memorizzazione dell'origine calcolata" a pagina 362)
0: registrazione dell'origine calcolata nella tabella
origini attiva. Il sistema di riferimento è il sistema di
coordinate del pezzo attivo
1: registrazione dell'origine calcolata nella tabella
Preset. Il sistema di riferimento è il sistema di
coordinate di macchina (sistema REF)

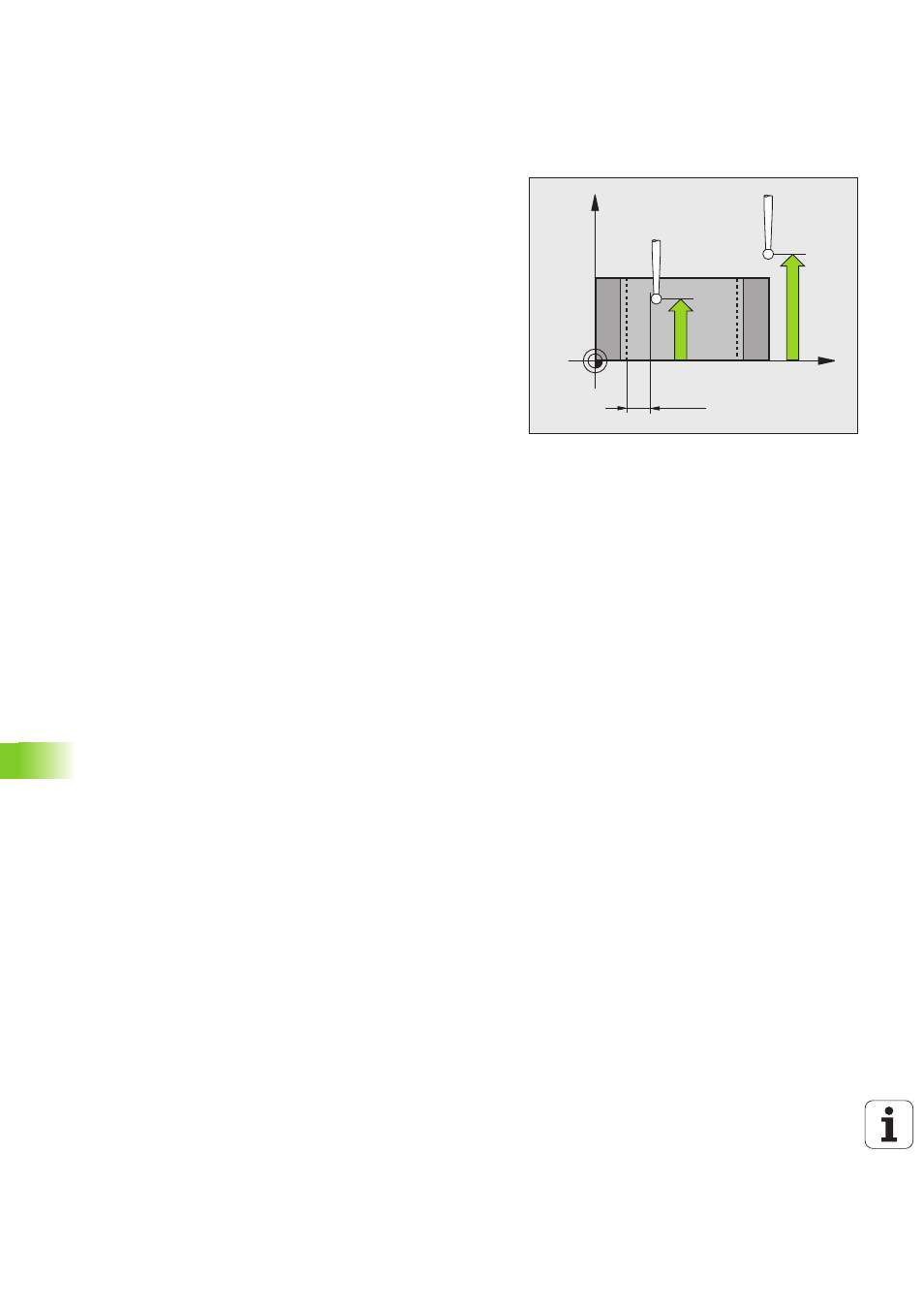

X
Z
Q261
Q260
MP6140
+
Q320
