HEIDENHAIN iTNC 530 179

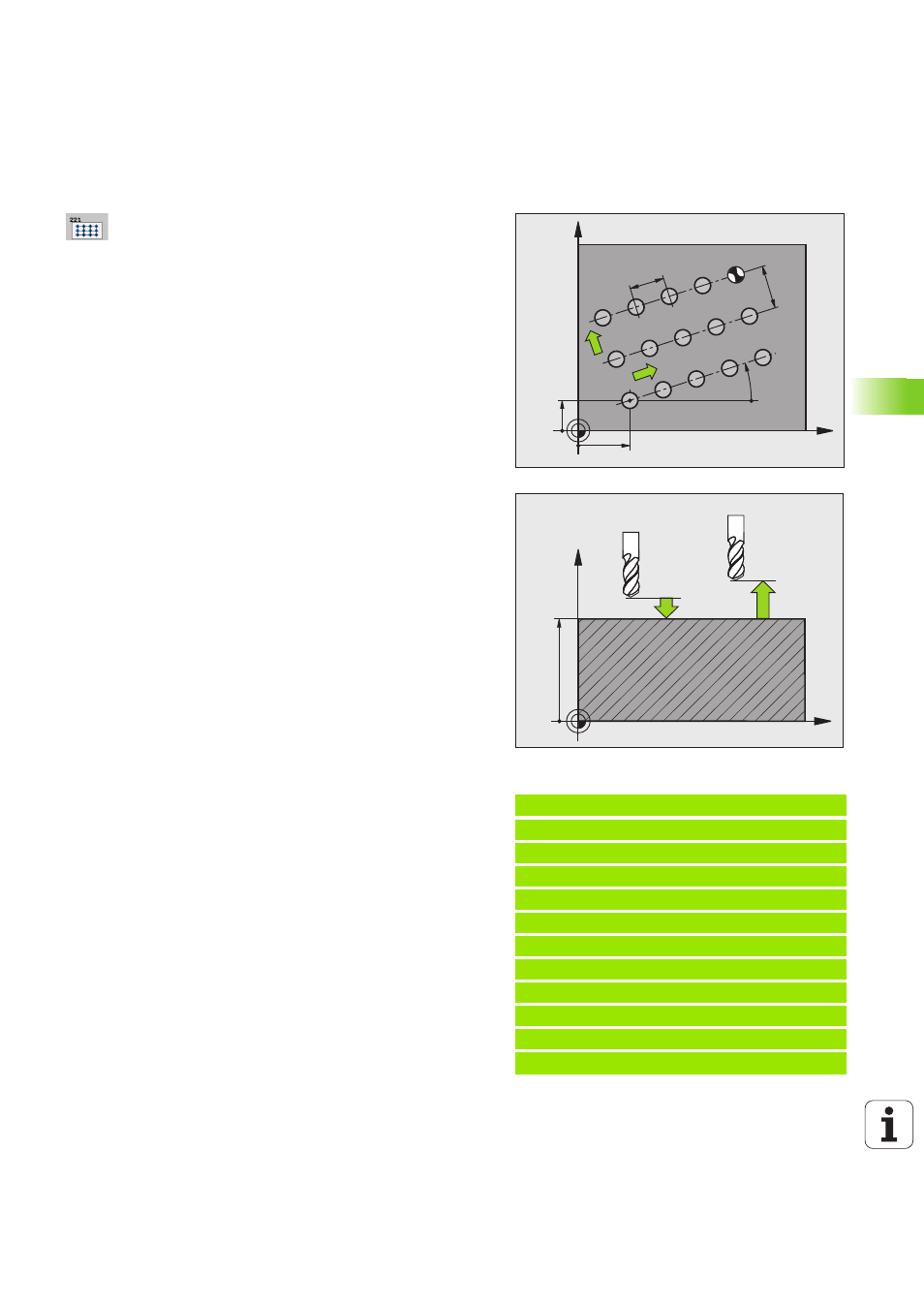

6.3 SA
GOMA DI PUNTI SU LINEE (ciclo 221, DIN/ISO:
G221)
Parametri ciclo
 PUNTO DI PARTENZA 1° ASSE Q225 (in valore assoluto):
coordinata del punto di partenza nell’asse principale
del piano di lavoro
 PUNTO DI PARTENZA 2° ASSE Q226 (in valore assoluto):
coordinata del punto di partenza nell’asse secondario
del piano di lavoro
 DISTANZA 1° ASSE Q237 (in valore incrementale):
distanza dei singoli punti sulla linea
 DISTANZA 2° ASSE Q238 (in valore incrementale):
distanza tra le singole linee
 NUMERO COLONNE Q242: numero di lavorazioni sulla
linea
 NUMERO RIGHE Q243: numero delle linee
 ANGOLO DI ROTAZIONE Q224 (in valore assoluto): angolo
intorno al quale viene ruotata l’intera sagoma; il centro
di rotazione corrisponde al punto di partenza
 DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo, in alternativa PREDEF
 COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo
 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio), in alternativa PREDEF
 SPOSTARSI A ALT. SICUR. Q301: determinare in che
modo l'utensile deve spostarsi tra le varie lavorazioni:
0: tra le lavorazioni, spostarsi alla distanza di sicurezza
1: tra le lavorazioni, spostarsi alla 2ª distanza di
sicurezza
in alternativa PREDEF
Esempio: blocchi NC
54 CYCL DEF 221 LINEE DI FIGURE
Q225=+15 ;PUNTO PART. 1° ASSE
Q226=+15 ;PUNTO PART. 2° ASSE
Q237=+10 ;DISTANZA 1° ASSE
Q238=+8 ;DISTANZA 2° ASSE
Q242=6 ;NUMERO COLONNE
Q243=4 ;NUMERO RIGHE
Q224=+15 ;ANGOLO DI ROTAZIONE
Q200=2 ;DISTANZA SICUREZZA
Q203=+30 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q301=1 ;SPOST. A ALT. SICUR.
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
X
Z
Q200
Q203
Q204
