5.6 ISOLA RET
T
ANGOLARE (ciclo 256, DIN/ISO:
G256)
 AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU, FZ
 MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3:
+1 = concorde
–1 = discorde
in alternativa PREDEF

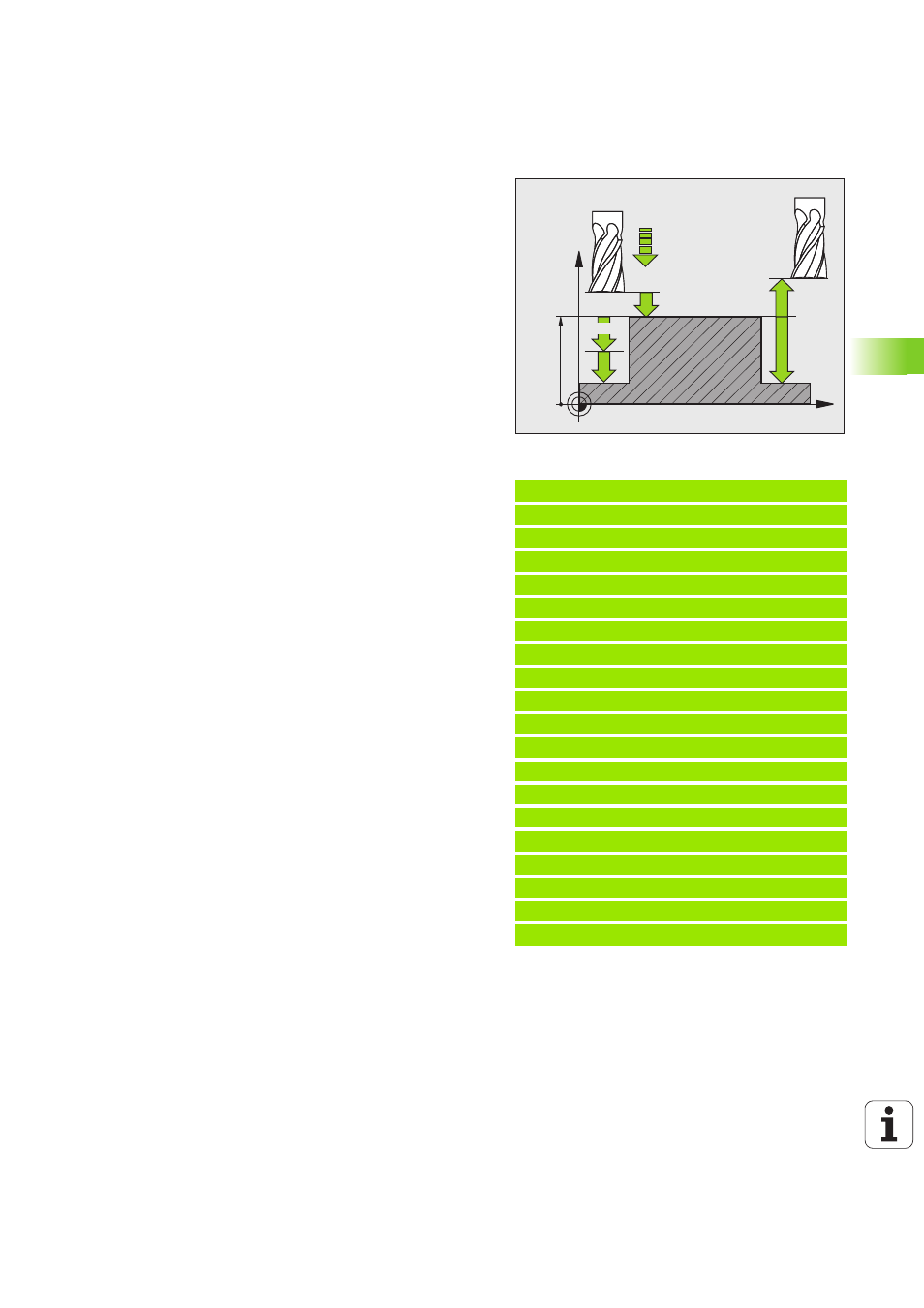

 PROFONDITÀ Q201 (in valore incrementale): distanza tra
la superficie del pezzo e il fondo dell'isola. Campo di
immissione da -99999,9999 a 99999,9999
 PROF. INCREMENTO Q202 (in valore incrementale):
quota dei singoli accostamenti dell’utensile; inserire
un valore maggiore di 0. Campo di immissione da 0 a
99999,9999
 AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante il posizionamento
in profondità in mm/min. Campo di immissione da 0 a
99999,999, in alternativa FMAX, FAUTO, FU, FZ
 DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la superficie frontale dell’utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
 COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata assoluta della superficie del pezzo. Campo
di immissione da -99999,9999 a 99999,9999
 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
 FATTORE DI SOVRAPPOSIZIONE Q370: Q370 x raggio
utensile dà l'accostamento laterale k. Campo di
immissione da 0,1 a 1,414, in alternativa PREDEF
 POS. AVVICINAMENTO (0...4) Q437: definizione della
strategia di avvicinamento dell'utensile
0: a destra dell'isola (impostazione base)
1: spigolo inferiore sinistro
2: spigolo inferiore destro
3: spigolo superiore destro
4: spigolo superiore sinistro
Nel caso in fase di avvicinamento con l'impostazione
Q437=0 si formino rigature sulla superficie dell'isola,
selezionare una posizione di avvicinamento diversa
Esempio: blocchi NC
8 CYCL DEF 256 ISOLA RETTANGOLARE
Q218=60 ;LUNGHEZZA 1° LATO
Q424=74 ;QUOTA PEZZO GREZZO 1
Q219=40 ;LUNGHEZZA 2° LATO
Q425=60 ;QUOTA PEZZO GREZZO 2
Q220=5 ;RAGGIO SPIGOLO
Q368=0.2 ;QUOTA LATERALE CONS.
Q224=+0 ;ANGOLO DI ROTAZIONE
Q367=0 ;POSIZIONE ISOLA
Q207=500 ;AVANZAM. FRESATURA
Q351=+1 ;MODO FRESATURA
Q201=-20 ;PROFONDITÀ
Q202=5 ;PROF. INCREMENTO
Q206=150 ;AVANZAMENTO PROF.
Q200=2 ;DISTANZA SICUREZZA
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q370=1 ;SOVRAPP. TRAIETT. UT.
Q437=0 ;POS. AVVICINAMENTO
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
