15.4 ORIGINE SU RETTANGOLO
INTERNO (ciclo 410,
DIN/ISO: G410)
Esecuzione del ciclo
Il ciclo di tastatura 410 rileva il centro di una tasca rettangolare e
imposta questo centro quale origine. In alternativa il TNC può
registrare questo centro in una tabella origini o in una tabella Preset.

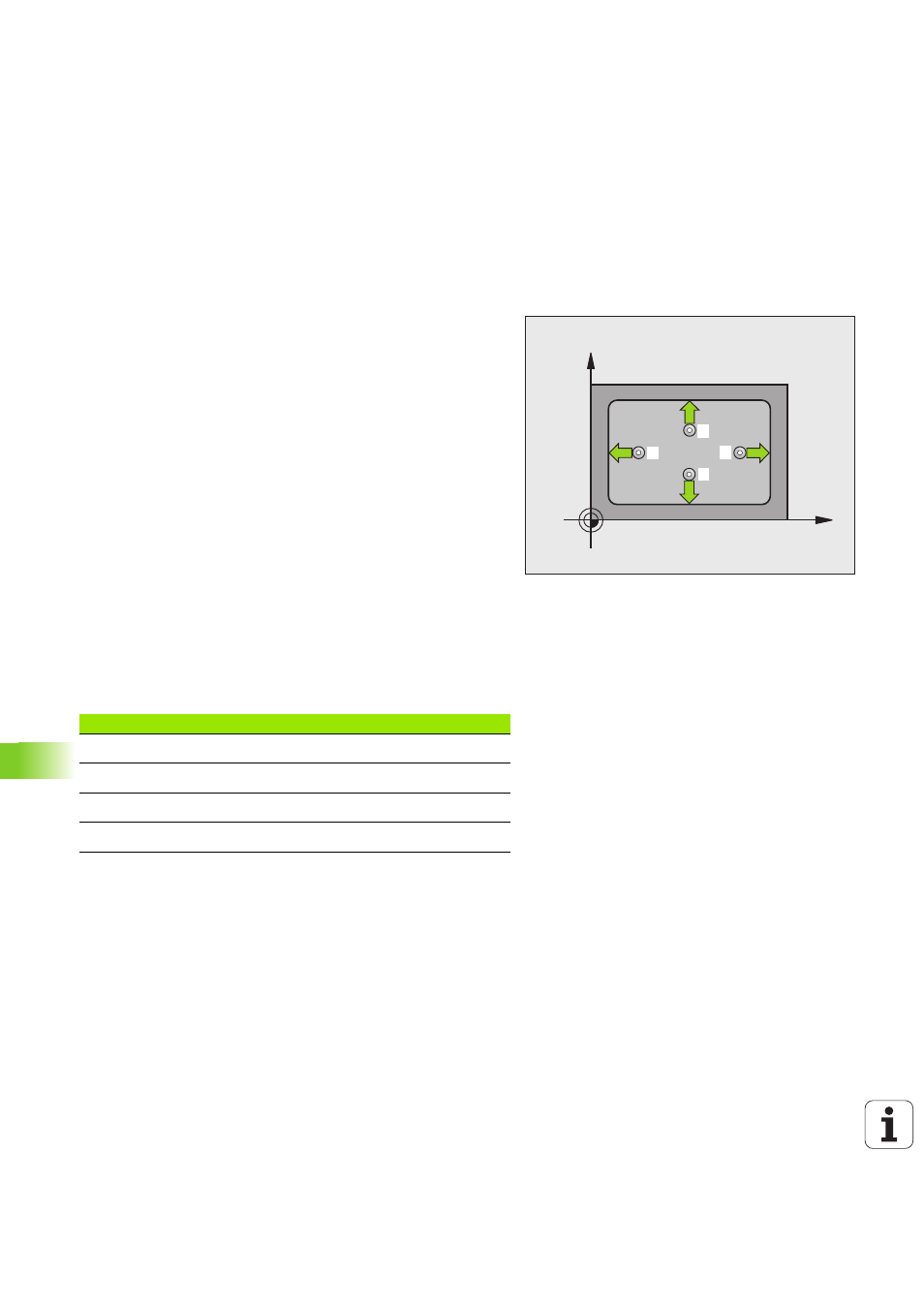

1 Il TNC posiziona il tastatore in rapido (valore da MP6150) e con la
logica di posizionamento (vedere "Esecuzione dei cicli di tastatura"
a pagina 336) sul punto da tastare
1 . Il TNC calcola i punti da tastare
sulla base dei valori programmati nel ciclo e della distanza di
sicurezza definita in MP6140
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120)
3 Quindi il tastatore si porta sul successivo punto da tastare 2 su una
traiettoria parassiale all'altezza di misura o su una traiettoria lineare
all'altezza di sicurezza ed esegue la seconda tastatura
4 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto da
tastare 4 eseguendo rispettivamente la terza e la quarta tastatura
5 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri ciclo Q303
e Q305 (vedere "Memorizzazione dell'origine calcolata" a pagina
362)
6 Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore e salva i valori reali nei parametri Q
presentati di seguito
X
Y
1
2
3
4
Numero parametro Significato
Q151 Valore reale centro asse principale
Q152 Valore reale centro asse secondario
Q154 Valore reale lunghezza lato asse princ.
Q155 Valore reale lunghezza lato asse sec.
