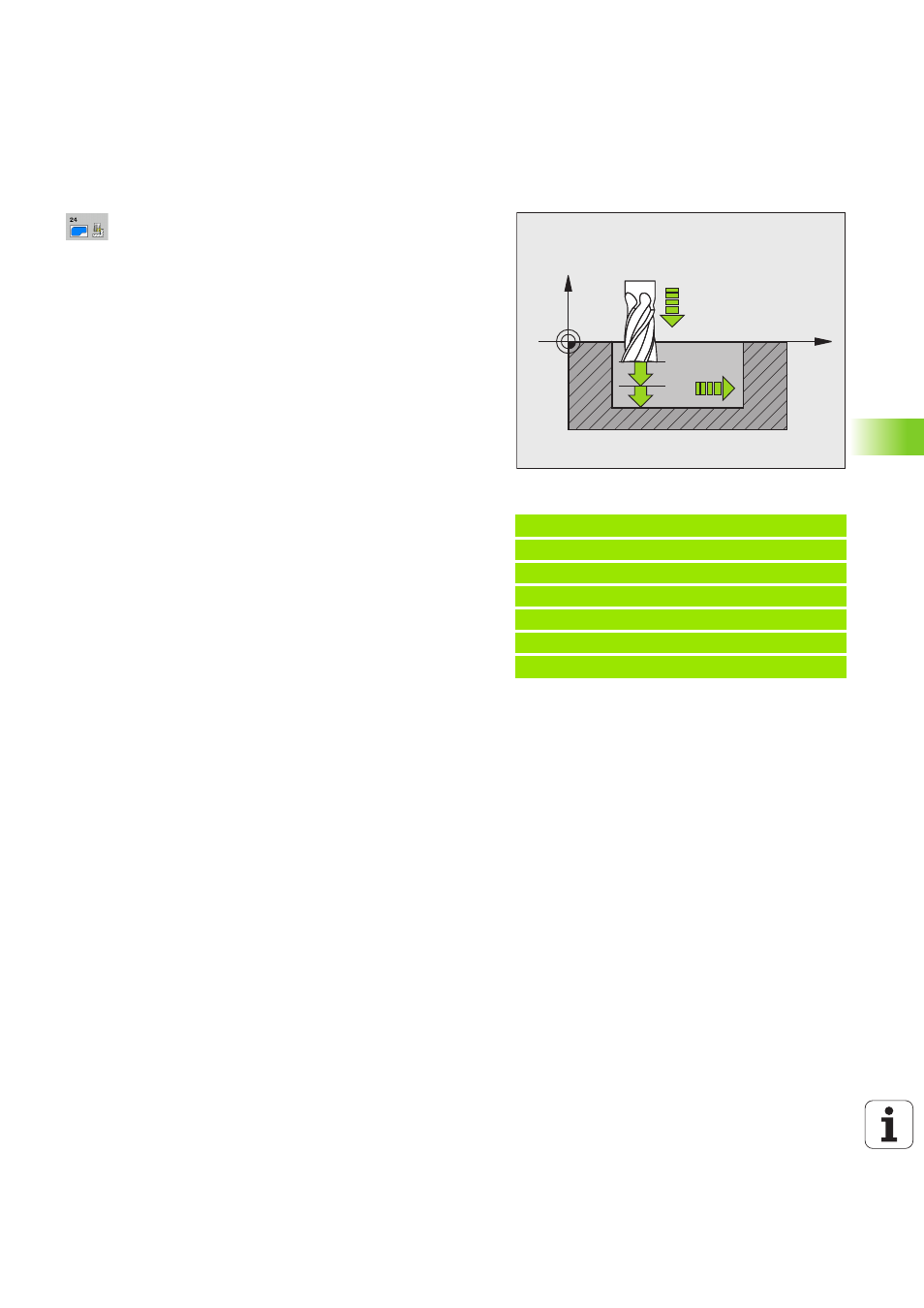

HEIDENHAIN iTNC 530

203

7.

8 FINITURA LA

TERALE (ciclo 24, DIN/ISO:

G124)

Parametri ciclo

SENSO ROT.? ORARIO = -1

Q9:

Direzione di lavorazione:
+1:rotazione in senso antiorario
–1:rotazione in senso orario
in alternativa PREDEF

PROFONDITÀ INCREMENTO

Q10 (in valore incrementale):

quota di cui l’utensile viene accostato di volta in volta.
Campo di immissione da -99999,9999 a 99999,9999

AVANZAMENTO INCREMENTO

Q11: avanzamento durante

la penetrazione. Campo di immissione da 0 a
99999,9999, in alternativa FAUTO, FU, FZ

AVANZAMENTO SVUOTAMENTO

Q12: avanzamento di

fresatura. Campo di immissione da 0 a 99999,9999, in
alternativa FAUTO, FU, FZ

SOVRAMETALLO LATERALE

Q14 (in valore incrementale):

quota per finiture ripetute; programmando Q14 = 0
viene asportata la quota di finitura residua. Campo di
immissione da -99999,9999 a 99999,9999

UTENSILE SVUOTAMENTO

Q438 o QS438: numero o

nome dell'utensile con il quale il TNC ha già svuotato
la tasca del profilo. Commutazione su immissione
nome: premere il softkey NOME UTENSILE. Il TNC
inserisce automaticamente le virgolette se si esce dal
campo di immissione.

Il punto di partenza del cerchio di avvicinamento della
traiettoria di finitura si trova sulla traiettoria di
svuotamento più esterna del ciclo 22, che il TNC
determina dalla somma del raggio della fresa di
svuotamento e dal sovrametallo laterale Q3 del ciclo
20. All'immissione di Q438=0 (utensile di
svuotamento uguale a utensile zero), è possibile
definire con il sovrametallo laterale Q3 nel ciclo 20 la
distanza del punto di partenza dal profilo. Campo di
immissione da -32767,9 a +32767,9 per immissioni
numeriche, al massimo 32 caratteri per immissione
del nome

Esempio: blocchi NC

61 CYCL DEF 24 FINITURA LATERALE

Q9=+1

;SENSO DI ROTAZIONE

Q10=+5

;PROF. INCREMENTO

Q11=100

;AVANZ. INCREMENTO

Q12=350

;AVANZ. PER SVUOT.

Q14=+0

;SOVRAM. LATERALE

Q438=+0

;UTENSILE SVUOTAMENTO

X

Z

Q11

Q12

Q10
