76

Cicli di lavorazione: foratura

3.3 FORA

TURA (ciclo

20

0)

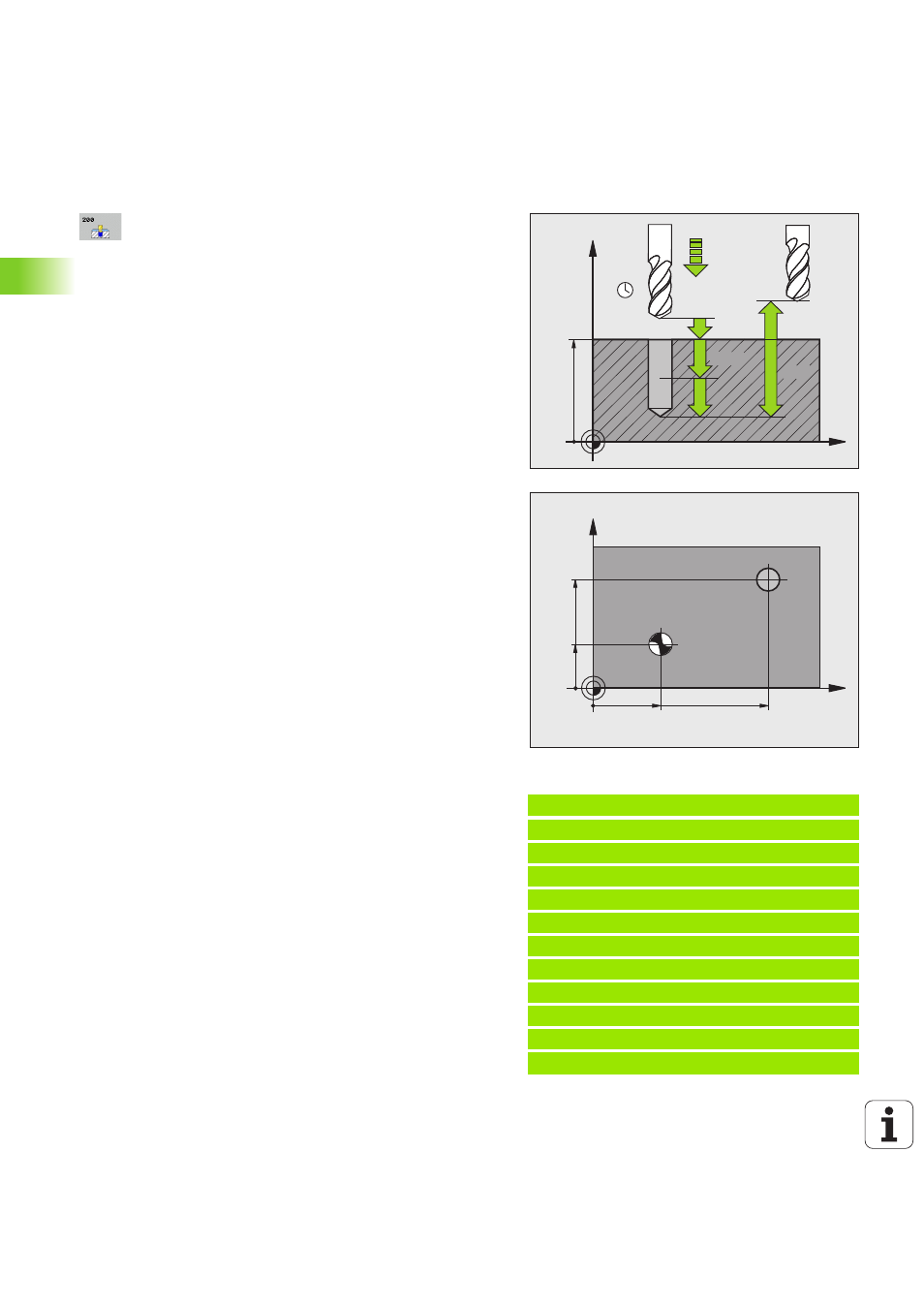

Parametri ciclo

DISTANZA DI SICUREZZA

Q200 (in valore incrementale):

distanza tra la punta dell'utensile e la superficie del
pezzo; inserire un valore positivo. Campo di
immissione da 0 a 99999,9999, in alternativa PREDEF

PROFONDITÀ

Q201 (in valore incrementale): distanza tra

la superficie del pezzo e il fondo del foro (punta del
cono di foratura). Campo di immissione da
-99999,9999 a 99999,9999

AVANZAMENTO INCREMENTO

Q206: velocità di

spostamento dell'utensile durante la foratura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU

PROFONDITÀ INCREMENTO

Q202 (in valore incrementale):

quota di accostamento dell’utensile. Campo di
immissione da 0 a 99999,9999. La profondità non
deve essere un multiplo della profondità incremento.
Il TNC si porta in un unico passo fino alla profondità
quando:

profondità incremento e profondità sono uguali

la profondità incremento è maggiore della
profondità

TEMPO ATTESA SOPRA

Q210: tempo in secondi durante

il quale l'utensile si arresta alla distanza di sicurezza,
dopo che il TNC lo ha ritirato dal foro per lo scarico dei
trucioli. Campo di immissione da 0 a 3600,0000, in
alternativa PREDEF

COORD. SUPERFICIE PEZZO

Q203 (in valore assoluto):

coordinata della superficie del pezzo. Campo di
immissione da -99999,9999 a 99999,9999

2ª DISTANZA DI SICUREZZA

Q204 (in valore

incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999, in alternativa PREDEF

TEMPO ATTESA SOTTO

Q211: tempo in secondi durante

il quale l’utensile sosta sul fondo del foro. Campo di
immissione da 0 a 3600,0000, in alternativa PREDEF

ORIGINE PROFONDITÀ

Q395: selezione se la profondità

indicata si riferisce alla punta dell'utensile o sulla parte
cilindrica dell'utensile. Se il TNC deve riferire la
profondità alla parte cilindrica dell'utensile, è
necessario definire l'angolo dei taglienti dell'utensile
nella colonna T-ANGLE della tabella utensili TOOL.T.
0 = profondità riferita alla punta dell'utensile
1 = profondità riferita alla parte cilindrica dell'utensile

Esempio: blocchi NC

11 CYCL DEF 200 FORATURA

Q200=2

;DISTANZA SICUREZZA

Q201=-15

;PROFONDITÀ

Q206=250

;AVANZ. INCREMENTO

Q202=5

;PROF. INCREMENTO

Q210=0

;TEMPO ATTESA SOPRA

Q203=+20

;COORD. SUPERFICIE

Q204=100

;2ª DIST. SICUREZZA

Q211=0.1

;TEMPO ATTESA SOTTO

Q395=0

;ORIGINE PROFONDITÀ

12 L X+30 Y+20 FMAX M3 M99

14 L X+80 Y+50 FMAX M99

X

Z

Q200

Q201

Q206

Q202

Q210

Q203

Q204

30

X

Y

20

80

50
