HEIDENHAIN iTNC 530 343
14.3 R
O
T
A
ZIONE BA
SE su due f
o
ri
(ciclo 40
1, DIN/ISO:
G40
1
)

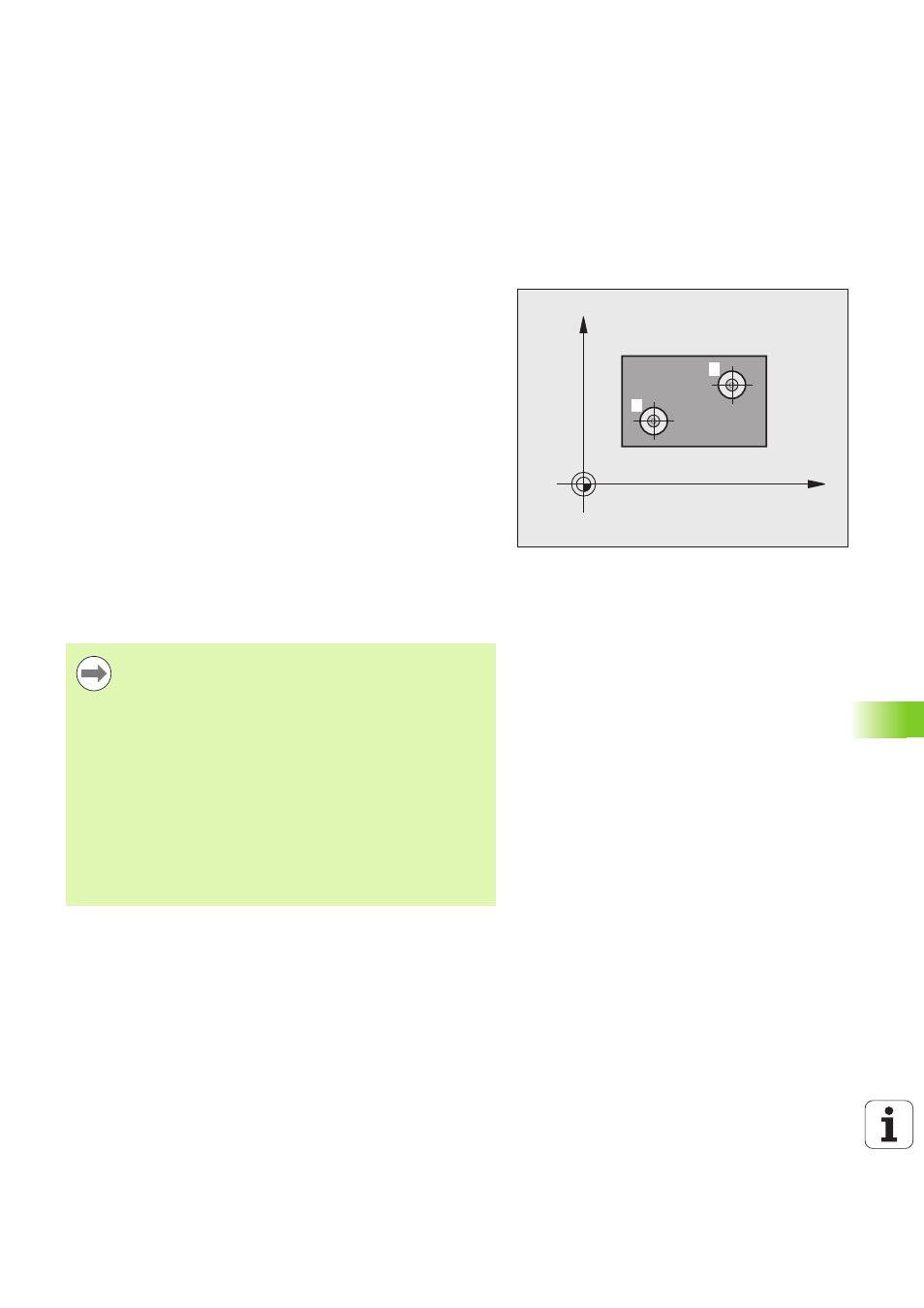

14.3 ROTAZIONE BASE su due fori
(ciclo 401, DIN/ISO: G401)
Esecuzione del ciclo
Il ciclo di tastatura 401 rileva i centri dei due fori. Successivamente il
TNC calcola l'angolo tra l'asse principale del piano di lavoro e la retta
che collega i centri dei due fori. Con la funzione Rotazione base il TNC
compensa il valore calcolato. In alternativa si può compensare la
posizione obliqua rilevata anche tramite rotazione della tavola rotante.
1. Il TNC posiziona il tastatore in rapido (valore da MP6150) e con la
logica di posizionamento (vedere "Esecuzione dei cicli di tastatura"
a pagina 336) sul centro programmato del primo foro
1
2 Successivamente il tastatore si porta all'altezza di misura
programmata e rileva mediante quattro tastature il centro del primo
foro
3 Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona sul centro programmato del secondo foro
2
4 Il TNC porta il tastatore all'altezza di misura programmata e rileva
mediante quattro tastature il centro del secondo foro
5 Quindi il TNC riposiziona il tastatore all'altezza di sicurezza ed
effettua la rotazione base calcolata
Per la programmazione
X
Y
1
2
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Il TNC disattiva un'eventuale rotazione base attiva all'inizio
del ciclo.
Questo ciclo di tastatura non è consentito con la funzione
Rotazione piano di lavoro attiva.
Se si desidera compensare la posizione inclinata tramite
rotazione della tavola rotante, il TNC impiega
automaticamente i seguenti assi rotativi:
 C con l'asse utensile Z
 B con l'asse utensile Y
 A con l'asse utensile X
