ArcGlide THC

Manuale di istruzioni

2-55

INSTALLAZIONE

I/O della

consolle

operatore

Descrizione

Interruttore di

disattivazione

manuale

Quando questo interruttore è attivo, il segnale di ingresso del contatto indica che la stazione

di taglio collegata a questo THC è disattivata e non funziona quando viene inviato un comando

di controllo taglio attivo dal controllo numerico. Se il sistema plasma è in grado di supportare

lo spegnimento a distanza, esso viene spento quando interruttore di disattivazione è attivo.

Quando non sono attivi né l'ingresso "disattivazione manuale" né l'ingresso "selezione manuale",

il controllo numerico può selezionare le singole stazioni sotto il controllo del programma.

Interruttore di

selezione manuale

Il segnale di ingresso su questo contatto indica che la stazione di taglio collegata viene forzata

nello stato attivo e funziona quando viene inviato un comando di controllo taglio attivo dal

controllo numerico. Quando gli ingressi "disattivazione manuale" o "selezione manuale" sono

inattivi, il controllo numerico può selezionare le singole stazioni sotto il controllo del programma

di taglio.

Interruttore

Torcia su

Questo è un segnale di ingresso controllato dal contatto di un interruttore che solleva la torcia.

Questo ingresso solleva la torcia manualmente se essa non sta tagliando. Il movimento manuale

inizia con avanzamento a scatti di 0,254 mm; dopo 1/2 secondo, il movimento prosegue a bassa

velocità. Un secondo dopo, il movimento accelera fino alla velocità intermedia programmata.

Se la torcia è in fase di taglio, questo ingresso aumenta il valore di tensione con incrementi

di 0,2 V ogni 1/4 di secondo.

Interruttore

torcia giù

Questo è un segnale di ingresso controllato dal contatto di un interruttore che si può usare per

abbassare la torcia collegata. Questo ingresso provoca l'abbassamento manuale della torcia.

Il movimento manuale inizia con avanzamento a scatti di 0,254 mm; dopo 1/2 secondo,

il movimento avviene alla bassa velocità di IHS. Un secondo dopo, il movimento accelera fino

alla velocità intermedia programmata. Se la torcia sta tagliando, questo ingresso aumenta il valore

di tensione con incrementi di 0,2 V ogni 1/4 di secondo.

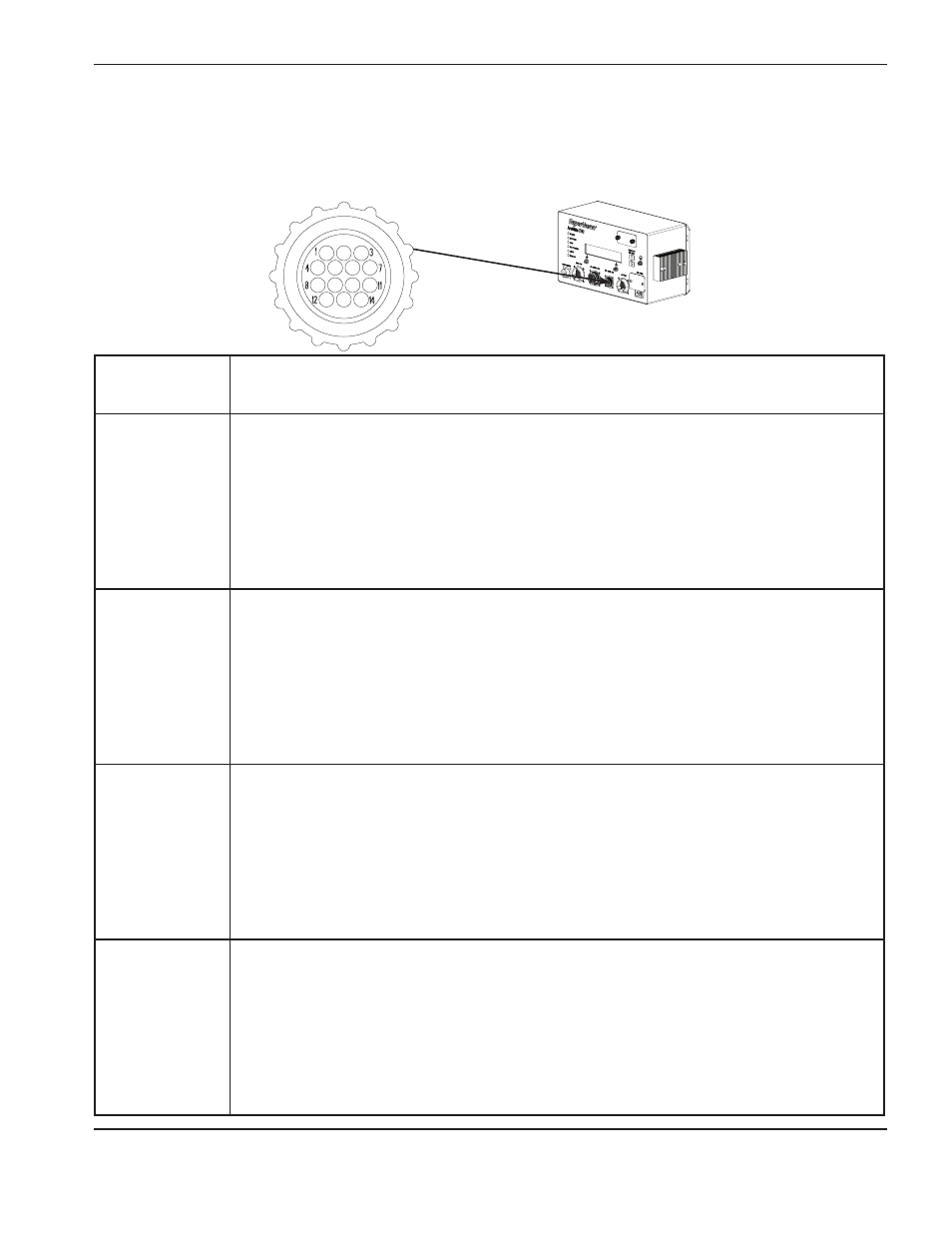

I/O della consolle dell'operatore discreta opzionale

I seguenti segnali discreti vengono usati tra il modulo di controllo e la consolle dell'operatore opzionale e personalizzata.

Questo connettore

è dotato di un anello

verde
