ArcGlide THC

Manuale di istruzioni

2-13

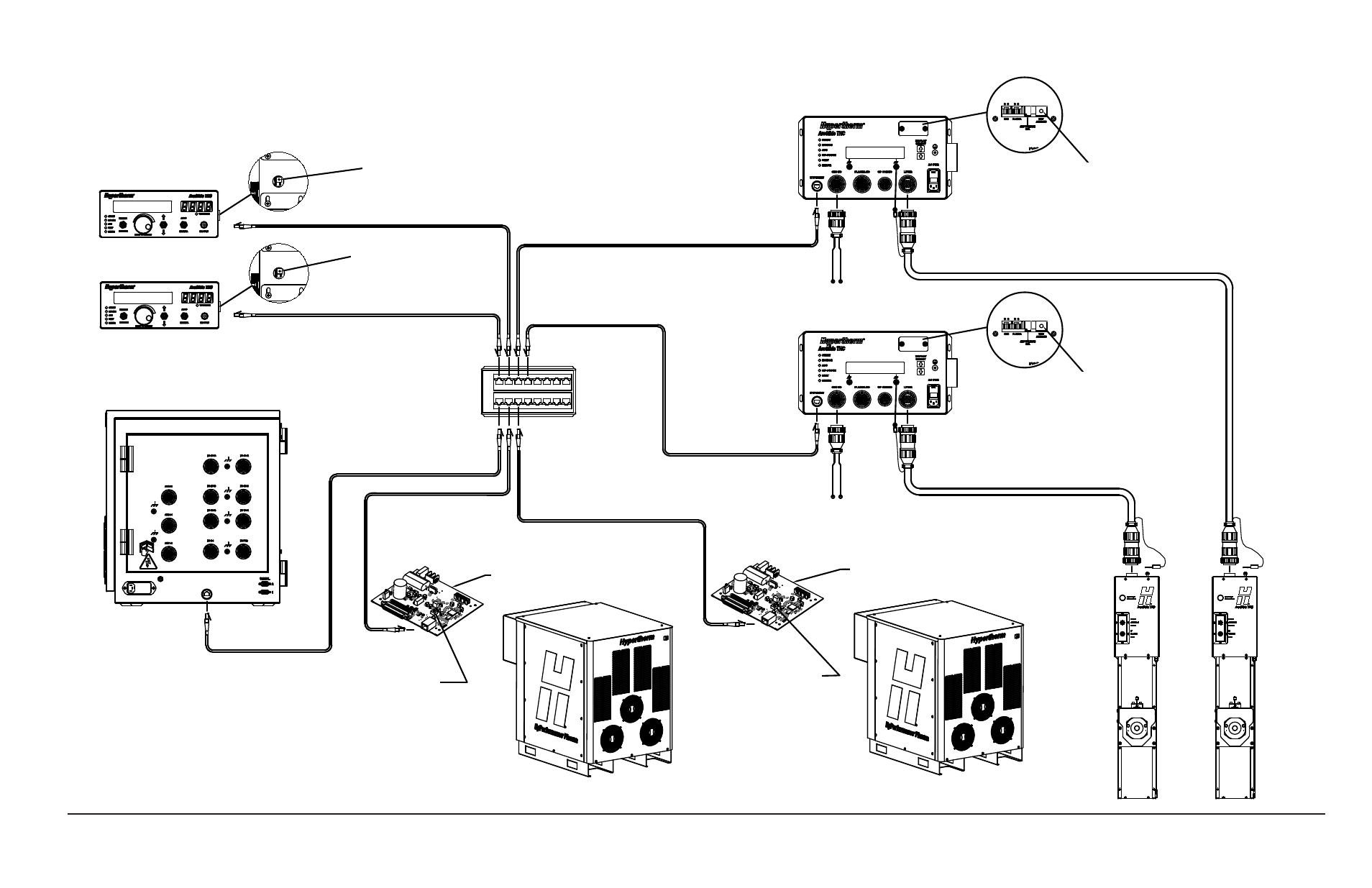

Esempi di configurazione

THC ArcGlide multipli con connessione Hypernet a un CNC Pro EDGE e a un sistema plasma HPR o HPRXD

HYPERNET

IUM (opzionale)

IUM (opzionale)

CNC EDGE Pro

Interruttore

rotante di

indirizzo,

impostare su 2

Interruttore

rotante di

indirizzo,

impostare su 1

Cavo Ethernet schermato, fino a 61 m

Interruttore industriale

Ethernet 5, 8 o 16 porte

Interfaccia plasma Hypernet

(141161), installata nel sistema

plasma (vedi sotto)

Interruttore

rotante di indirizzo

impostato su 1

HPR130, HPR260, HPR130XD,

HPR260XD, HPR400XD con

adattatore Ethernet integrato

o kit Ethernet opzionale.

Interruttore

rotante di indirizzo

impostato su 1

Modulo di controllo

ArcGlide

Cavo di interfaccia carrello

Interruttore

rotante di

indirizzo

impostato su 2

Modulo di controllo

ArcGlide

Interruttore di

sicurezza

Carrelli torcia

ArcGlide

Interruttore

rotante di indirizzo

impostato su 2

Cavo di interfaccia carrello

Interfaccia plasma Hypernet

(141161), installata nel

sistema plasma (vedi sotto)

Interruttore di

sicurezza

2
