ArcGlide THC

Manuale di istruzioni

2-31

INSTALLAZIONE

Installare il modulo di controllo in un punto da cui è facile leggere il display e raggiungere i controlli durante l'installazione

e l'individuazione dei guasti. L'ideale è un armadietto cablaggi asciutto e antipolvere. Lasciare uno scarto di 20,32 cm

dal lato frontale del modulo di controllo e 6,35 mm dal dissipatore di calore.
1. Fissare il modulo di controllo con quattro viti.
2. Collegare l'estremità del cavo di interfaccia carrello con il nastro rosso al carrello del connettore marcato

(con il cerchio rosso). Per ulteriori informazioni sui cavi di connessione al modulo di controllo, consultare

Collegamento dei cavi Hypernet o Collegamento dei cavi discreti.

3. Collegare un'estremità del cavo di alimentazione al connettore del generatore CA sul lato frontale del modulo

di controllo. Preparare l'altra estremità per l'uscita di alimentazione 120/240 VCA.

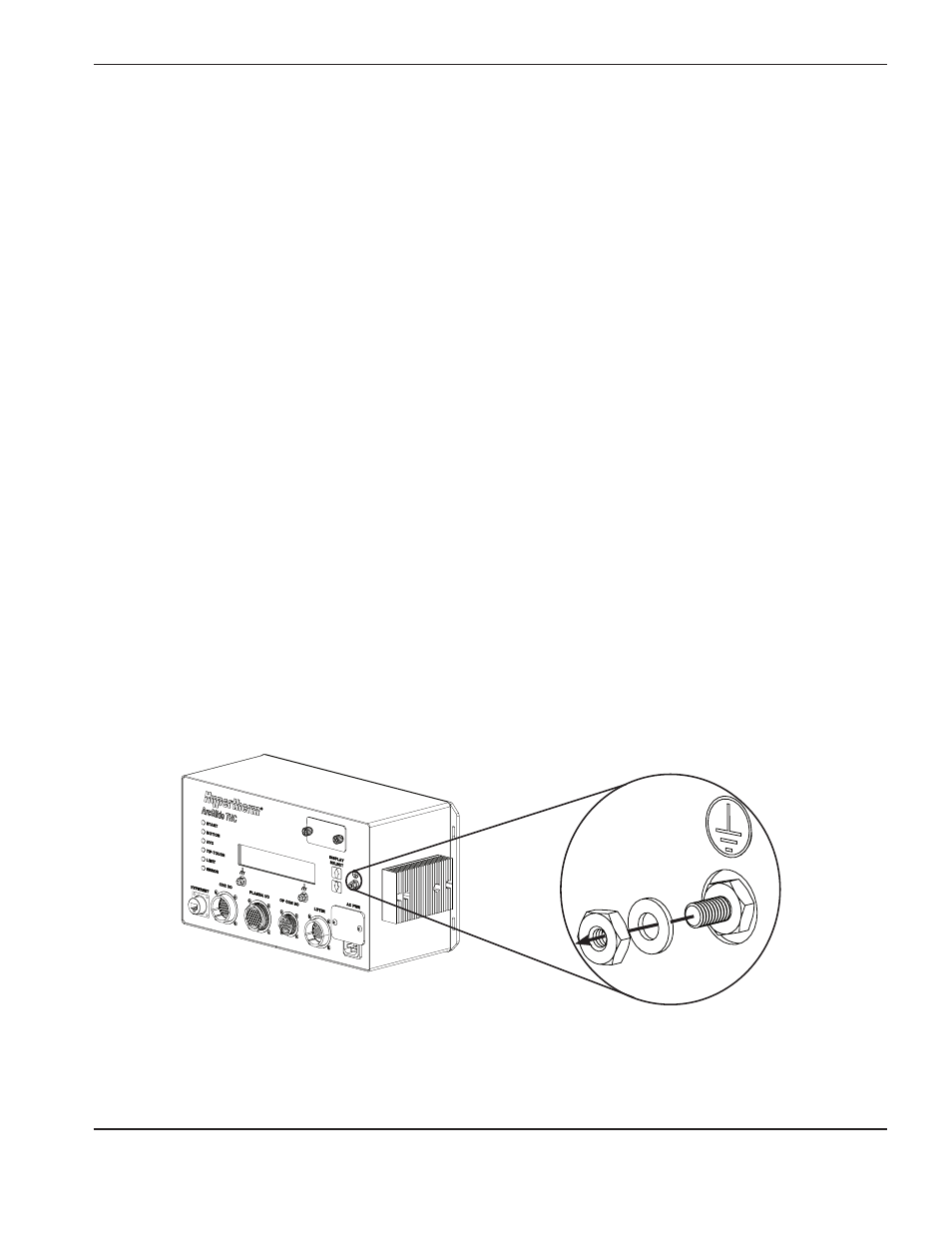

Effettuare la messa a terra del modulo di controllo

Per effettuare la messa a terra del modulo di controllo:
1. Rimuovere il dado superiore e la guarnizione dell'assemblaggio di messa a terra sul lato frontale del carrello.
2. Installare il terminale del filo di messa a terra sull'asta a terra.
3. Sostituire il dado superiore e la guarnizione sull'asta a terra e serrarlo manualmente in modo che il terminale di messa

a terra entri in contatto con la guarnizione e il dado inferiore.

4. Collegare l'altra estremità del filo di messa a terra al terminale sulla bus bar del banco da taglio.
Per maggiori informazioni, consultare Messa a terra e schermatura consigliate.

Effettuare la messa a terra del modulo di controllo
