ArcGlide THC

Manuale di istruzioni

2-39

INSTALLAZIONE

Codice articolo

Lunghezza

223212

3,0 m

2232222

6,0 m

223119

7,5 m

223223

10,5 m

223008

15,0 m

223099

23,0 m

223100

30,5 m

223101

45,5 m

223102

61,0 m

N. piedino*

Nome del segnale

1

TX+ (trasmissione dati +)

2

TX – (trasmissione dati –)

3

RX + (ricezione dati +)

4

Libero

5

Libero

6

RX – (ricezione dati –)

7

Libero

8

Libero

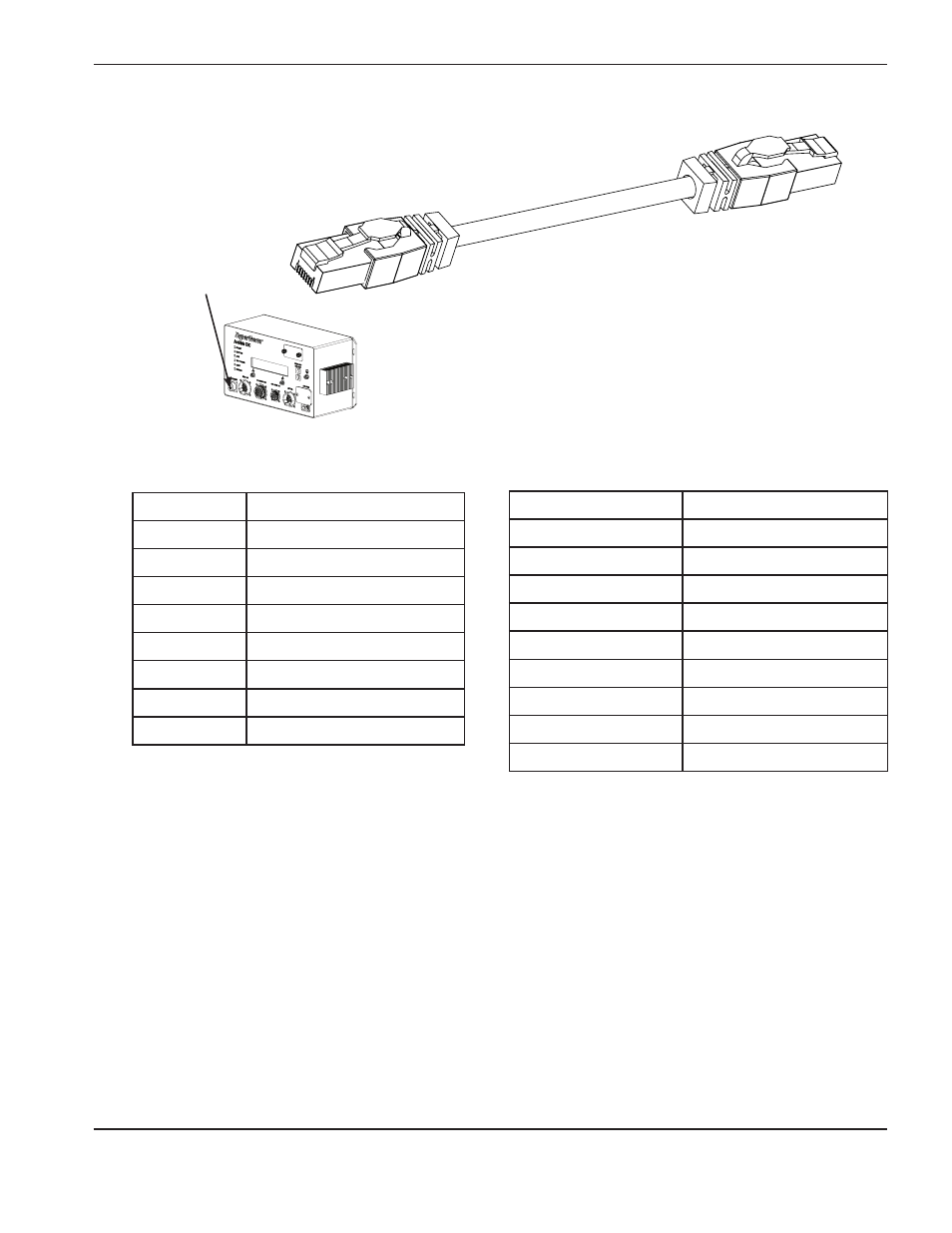

Hypernet e cavo di interfaccia HMI

Collegare questa estremità

alla HMI ArcGlide.

Collegare questa

estremità al modulo di

controllo o all'interruttore

Ethernet.

In una configurazione Hypernet o mista con più

di uno span Hypernet, usare questi cavi per collegare

i componenti del sistema all'interruttore Ethernet.
Se si usa un cavo Ethernet di un altro fornitore, verificare

che il cavo sia un cavo schermato RJ-45 Cat-5e

standard.

* I numeri di piedino sono gli stessi su entrambe

le estremità del cavo.
