INSTALLAZIONE

Collegare il filo ohmico ai sistemi plasma HPR XD

Nota: Non unire i fili ohmici.

Collegare il filo ohmico da una torcia HPR XD al carrello ArcGlide:
1. Rimuovere la protezione superiore del compartimento motore del carrello.
2. Scollegare il filo ohmico esistente dal connettore J5 sul lato inferiore dell'interfaccia carrello.
3. Rimuovere il filo ohmico dal compartimento motore del carrello.
4. Tagliare il terminale dal filo ohmico dalla torcia HPR XD e staccare 5 mm di protezione.
5. Inserire l'estremità del filo ohmico del sistema HPR XD nel passacavo alla base del compartimento motore del carrello.
6. Inserire il filo ohmico HPR XD staccato nel connettore J5 sul lato inferiore dell'interfaccia carrello.
7. Utilizzare fascette fermacavi per fissare il cavo ai supporti delle fascette sulla parete interna posteriore del

compartimento del carrello.

8. Chiudere la protezione superiore del compartimento motore.

2

6

5

7

Lato del carrello

Metà posteriore del

compartimento del carrello

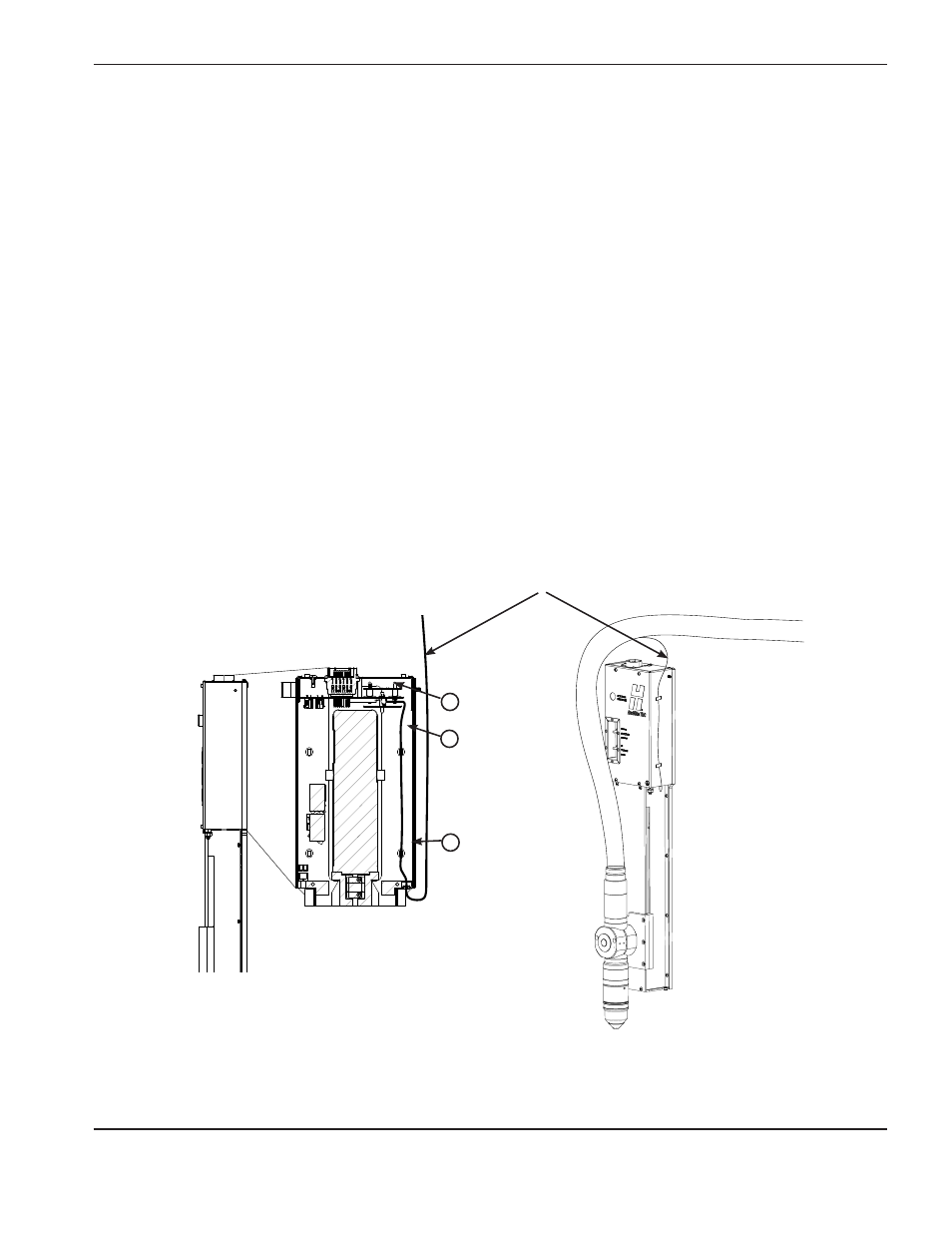

Collegare il filo ohmico per sistema plasma HPR XD

Filo ohmico dal sistema plasma HPR XD
