ArcGlide THC

Manuale di istruzioni

INSTALLAZIONE

2

Codice articolo

Lunghezza

223213

3,0 m

223214

6,0 m

223122

7,5 m

223215

10,5 m

223005

15,0 m

223107

23,0 m

223108

30,5 m

223109

45,5 m

223110

61,0 m

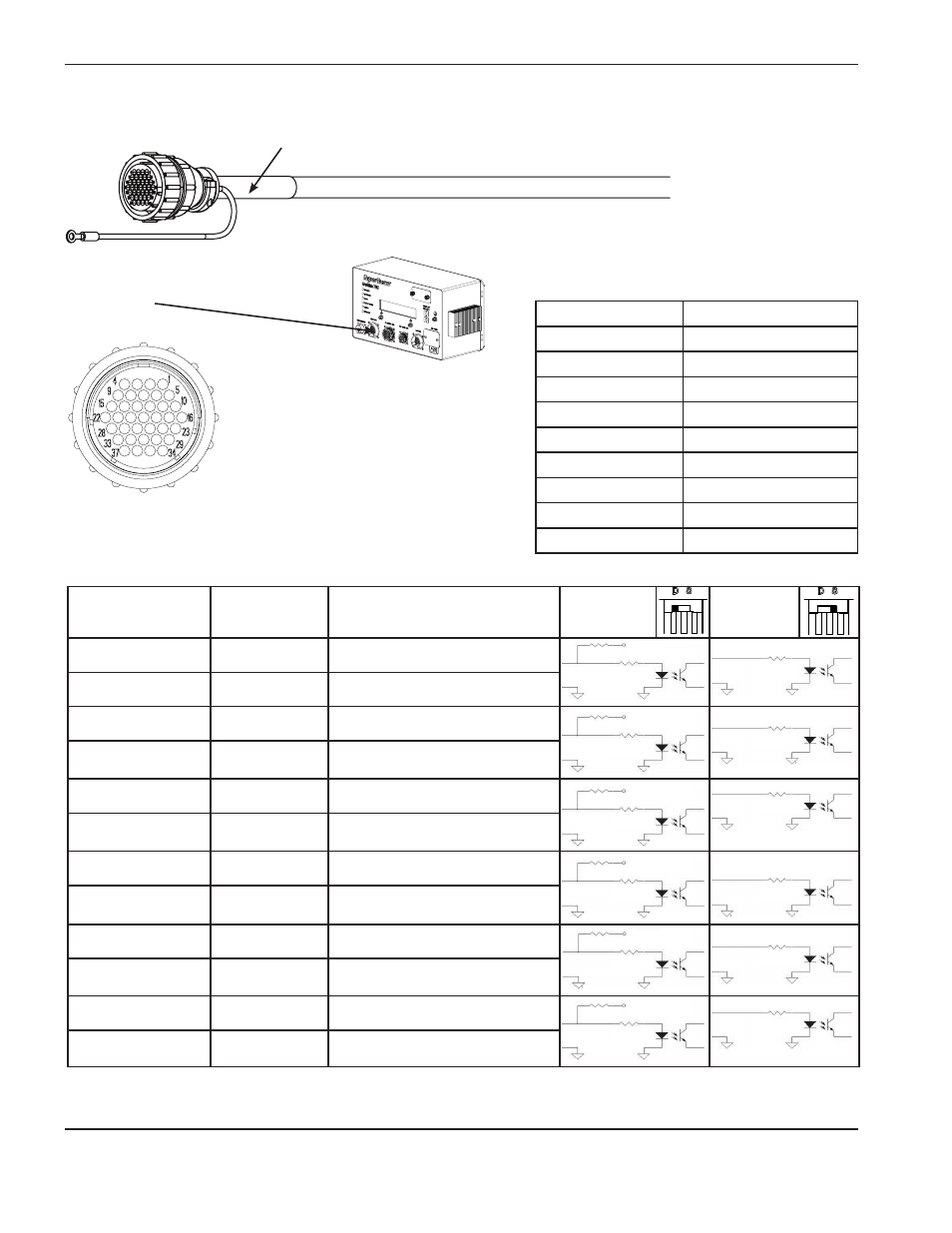

Cavo CNC I/O

Banda gialla

Collegare questa estremità al connettore

sul modulo di controllo con il cerchio

giallo.

Collegare questa estremità

al CNC aggiungendo

il connettore adatto

al proprio CNC.

* I numeri di piedino sono gli stessi su entrambe le estremità del cavo.
** AVC = Controllo di tensione d'arco

Note:
• Tutti gli ingressi CNC ArcGlide

possono essere configurati per

chiusure contatto isolato o ingressi

in tensione con 12 – 24 V.

• Per ulteriori informazioni sui segnali

CNC I/O discreti, consultare Segnali

di interfaccia ArcGlide discreta.

N. piedino*

Colore

Nome del segnale

Circuito

con contatto

isolato

Circuito in

tensione

1

Rosso

Avvio ciclo ingresso +

2

Nero

Avvio ciclo ingresso –

3

Bianco

Guadagno basso ingresso +

4

Nero

Guadagno basso ingresso –

5

Verde

Disattivazione AVC* ingresso +

6

Nero

Disattivazione AVC* ingresso –

7

Blu

IHS Sync ingresso +

8

Nero

IHS Sync ingresso –

9

Giallo

Ingresso libero 1 +

10

Nero

Ingresso libero 1 –

11

Marrone

Ingresso libero 2 +

12

Nero

Ingresso libero 2 –

+

_

3,9 K

+24 v

3,9 K

+

_

3,9 K

+

_

3,9 K

+24 v

3,9 K

+

_

3,9 K

+24 v

3,9 K

+

_

3,9 K

+24 v

3,9 K

+

_

3,9 K

+24 v

3,9 K

+

_

3,9 K

+24 v

3,9 K

+

_

3,9 K

+

_

3,9 K

+

_

3,9 K

+

_

3,9 K

+

_

3,9 K
