ArcGlide THC

Manuale di istruzioni

2-15

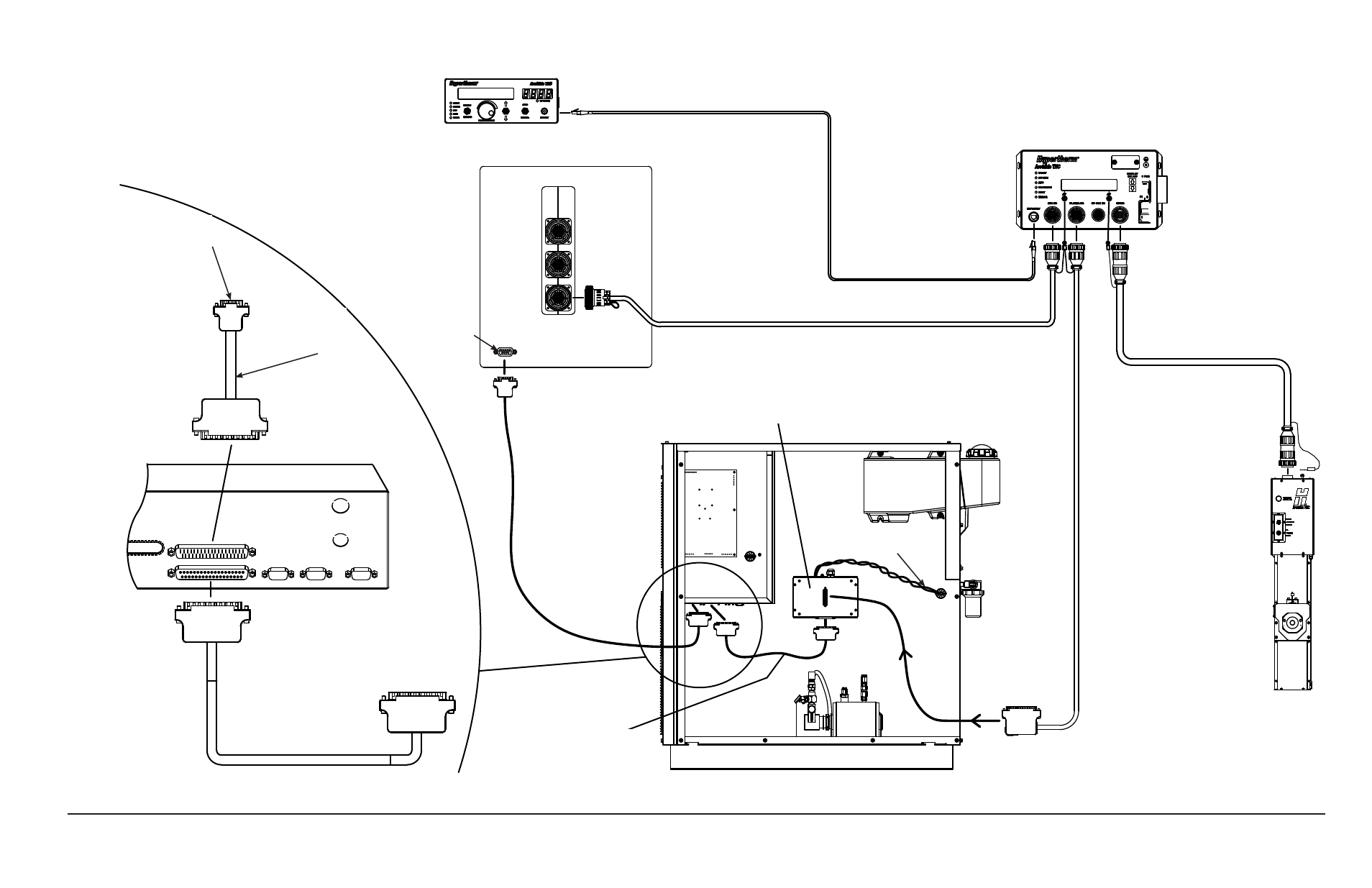

THC ArcGlide con connessione separata a un CNC Picopath e HPR o sistema plasma HPR XD

IUM ArcGlide

indirizzo 1

AXES 3,4

AXES 1,2

I/O

Alla porta CNC

RS-422, terminare

come richiesto

Cavo seriale

fornito da OEM

DB37 femmina

PBC controllo HPR

DB37 maschio

Cavo 223192 senza

seriale

(con termorestringente

rosso)

Interfaccia plasma (090052)

Cavo CNC I/O

Cavo Ethernet schermato

Modulo di controllo

ArcGlide indirizzo 1

Cavo di interfaccia plasma

Fili sensori della

tensione d'arco

Cavo di interfaccia carrello

Carrello torcia

ArcGlide

Collegare al gruppo

interfaccia plasma

Cavo 223192 senza seriale

(con termorestringente

rosso)

Cavo seriale

fornito da

OEM

IUM ArcGlide

indirizzo 1

DB37 femmina

Porta seriale

RS-422

CNC con interfaccia Picopath e comunicazione seriale

Assi 3, 4

Assi 1, 2

I/O

DB37 maschio
