Controllo Hypernet e cavi di segnale
CNC con Hypernet
Sistema plasma HPR
con Hypernet
IUM (opzionale)
Carrello torcia
Modulo di controllo
Descrizione del sistema per una configurazione Hypernet

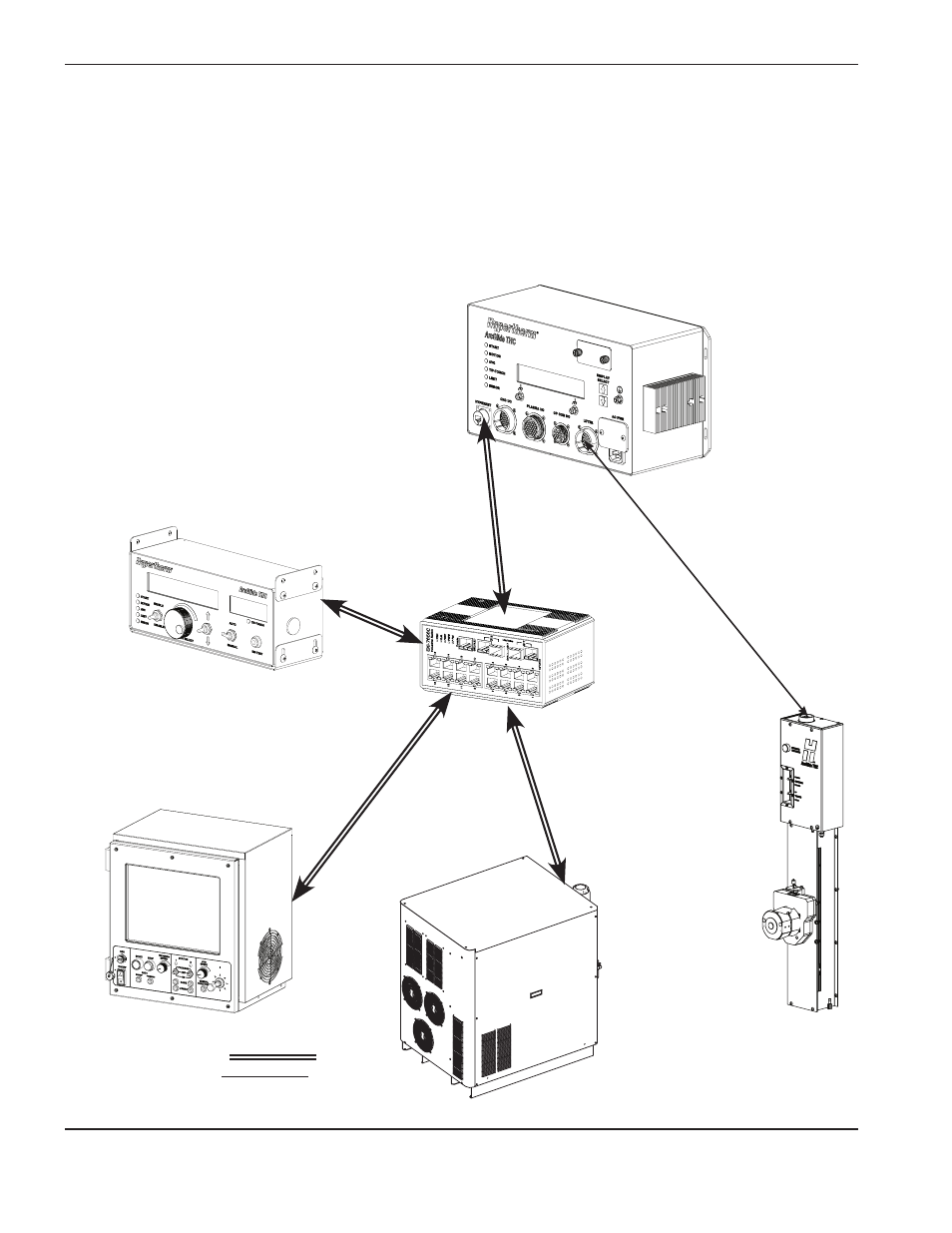

Il seguente diagramma illustra i collegamenti del cavo e del segnale nella configurazione di un collegamento Hypernet.
Nota: La comunicazione seriale è trasmessa sui cavi Hypernet.
Tasto:
Collegamento Hypernet
Collegamento separato
Industriale
Interruttore Ethernet
