ArcGlide THC

Manuale di istruzioni

4-55

MANUTENZIONE

LED*

Numero

Colore

Segnale

D1

Verde

Plasma on (acceso)

D2

Verde

Avvio plasma

D3

Verde

Trasferimento dell'arco

D4

Verde

THC on (acceso)

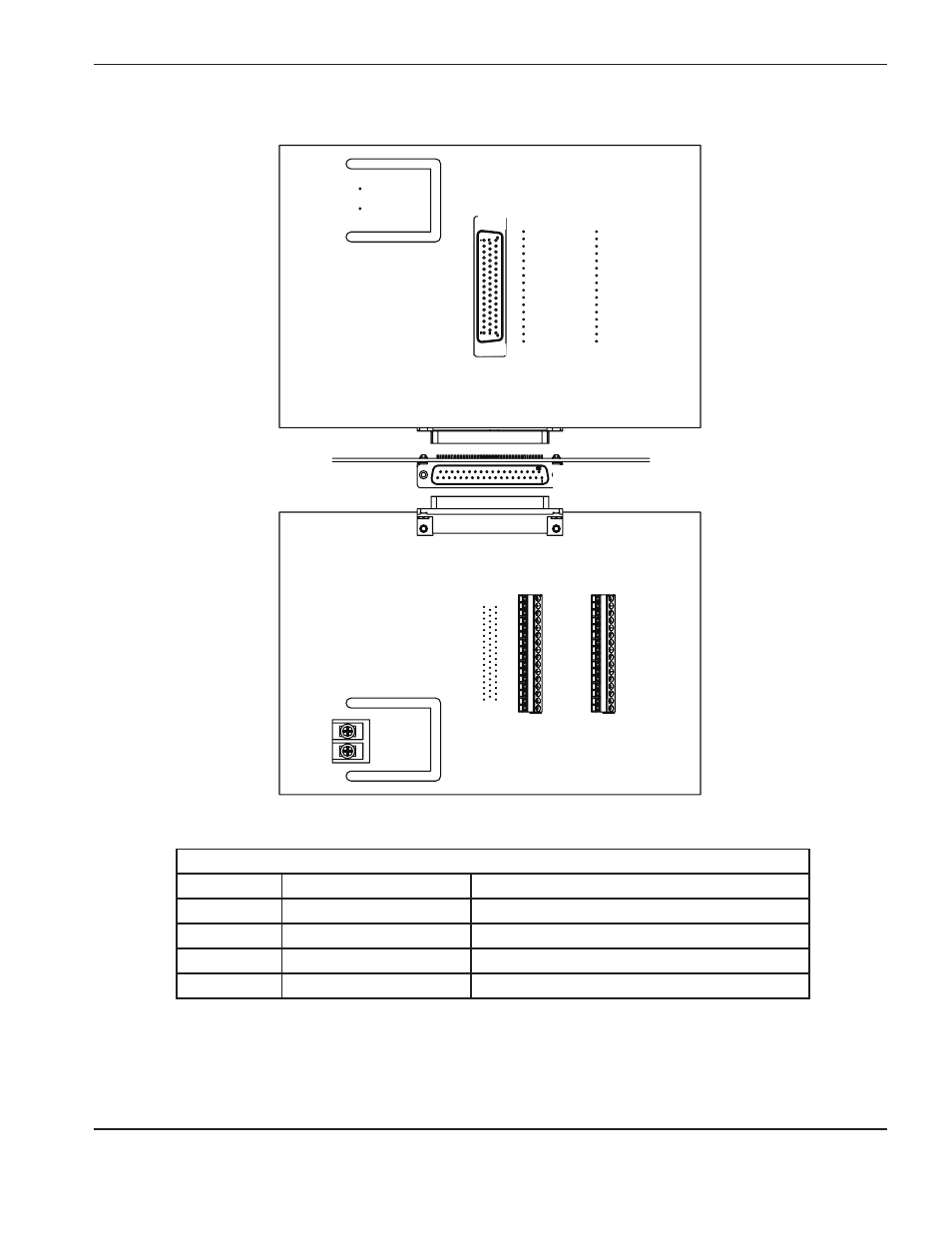

Interfaccia plasma separata (228576)

PCB dell'interfaccia plasma separata

J1 interfaccia HPR

J2

Ingressi

di chiusura

contatto al THC

J3

Ingressi

di chiusura

contatto dal THC

J5 cavo separato THC

J4

Tensione

d'arco

1 18 34

17 33 50

Elettrodo –
Lavoro +

* Se l'interfaccia del controller THC è configurata con contatti secchi, il funzionamento del LED sull'interfaccia

plasma separata è invertito e quando l'ingresso è attivo i LED si spegneranno. Consultare Processore THC

(228578) all'inizio di questa sezione per il posizionamento di questo interruttore

20
1

1

16

16

1
