ArcGlide THC

Manuale di istruzioni

4-51

MANUTENZIONE

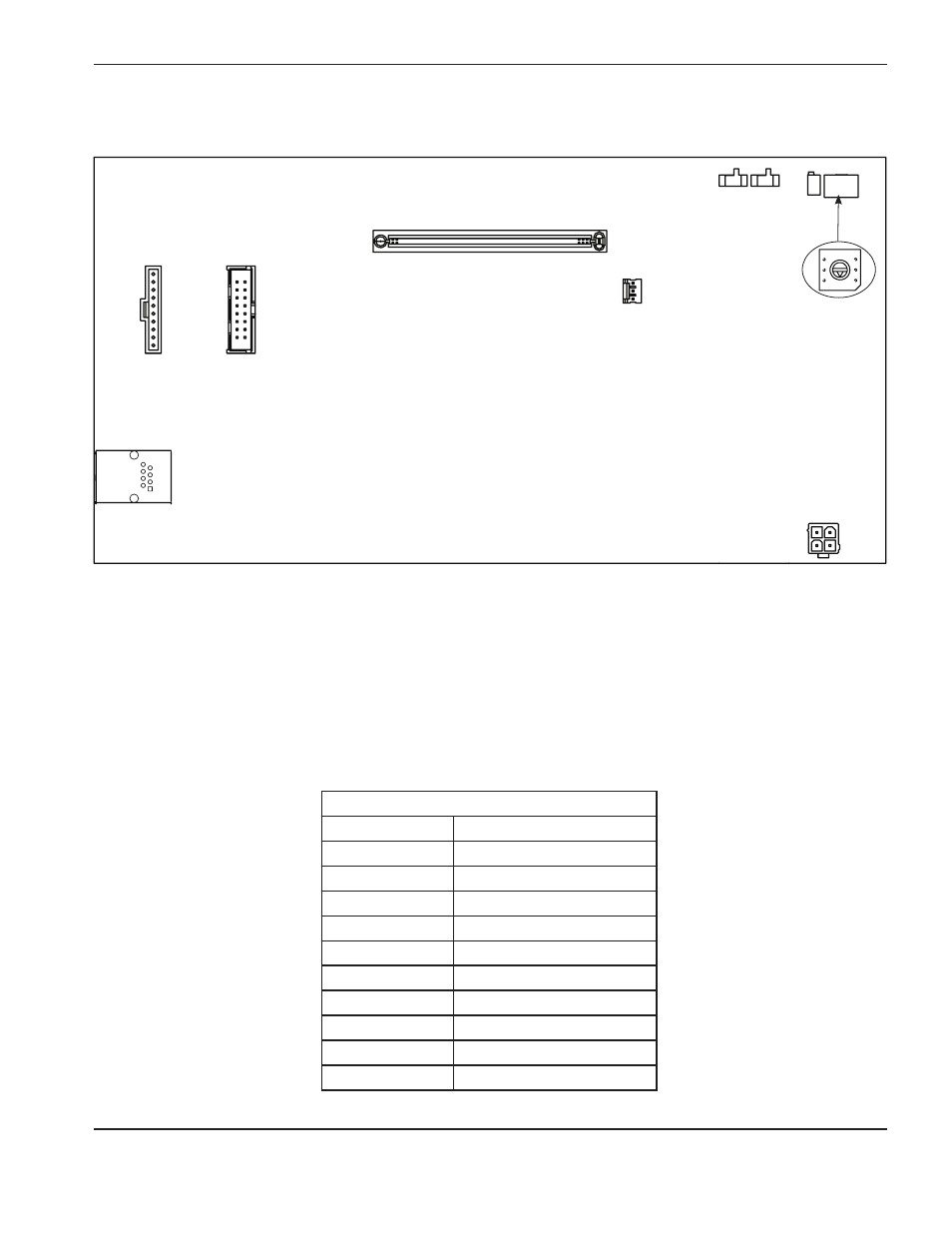

Processore THC (228578)

PCB del processore THC

J2 LED del pannello frontale

Numero piedino Segnale

1

+5 VCC

2

+5 VCC

3

LED Avvio

4

LED Movimento

5

LED Limite

6

AVC LED

7

LED Errore

8

LED Contatto

9

Backup display

10

Avanzamento display

J3 interconnessioni scheda

J2

LED del

pannello

anteriore

J5

Modulo di

visualizzazione

LCD

J11

LCD B/L

J8

Hypernet

52

51

2

1

100

99

50

49

J4

LCD B/L

SW3 interruttore di

indirizzo, impostazione

di default = 1

SW2

UNIT ADDRESS

Nota: In una configurazione Hypernet, l'interruttore di indirizzo (SW3) sul PCB del processore THC deve avere

lo stesso indirizzo dell'interruttore di indirizzo sul processore HMI e sul PCB dell'interfaccia Hypernet.

L'impostazione di default è 1.

Interruttori ingressi secchi

o originati, impostazione

di default = D (secco)

1

1

1

1

1

1

1

1
