2-38

ArcGlide THC

Manuale di istruzioni

INSTALLAZIONE

Cavi

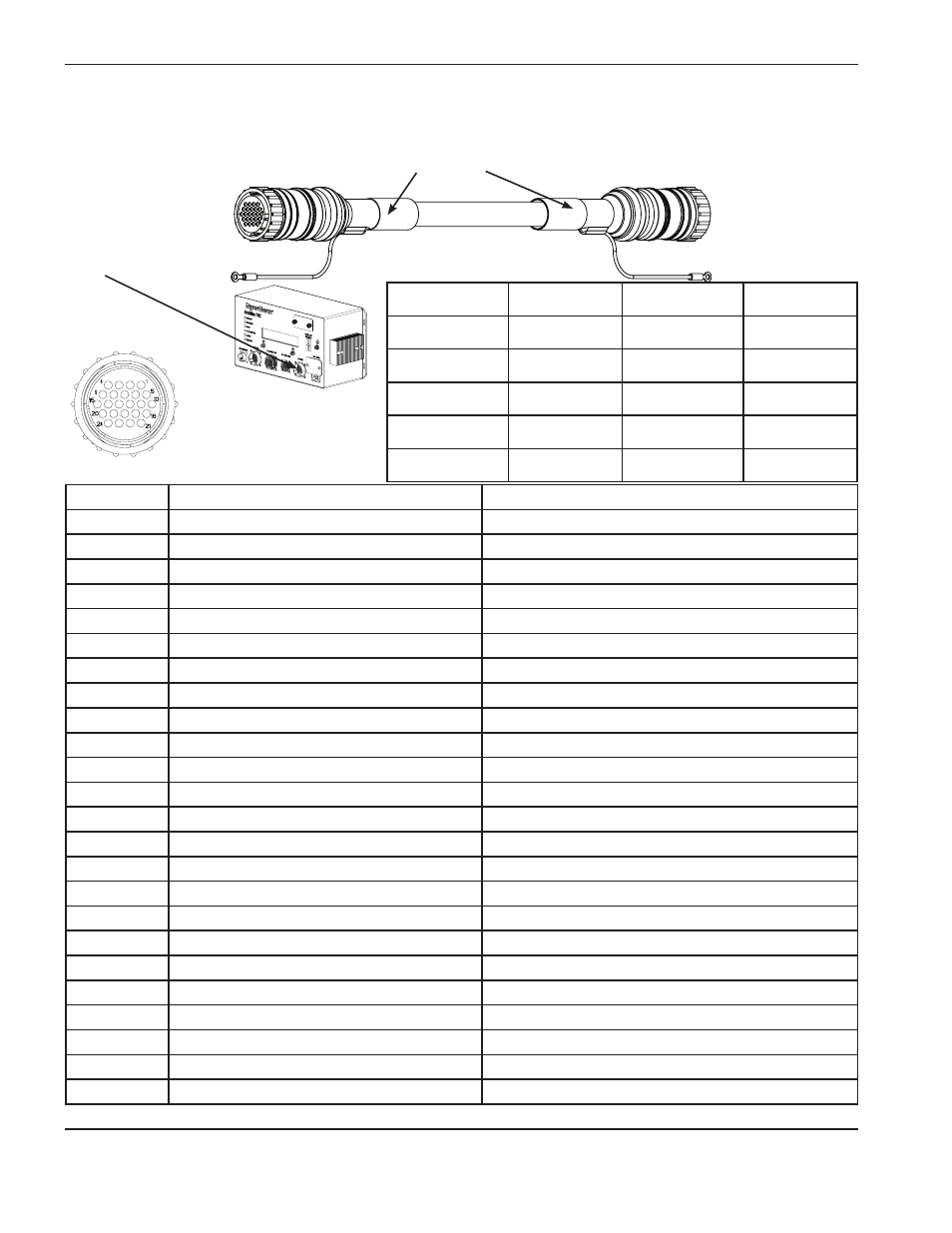

Cavo di interfaccia carrello

Codice articolo Lunghezza

Codice articolo Lunghezza

223219

3.0 m

223115

23,0 m

223220

6.0 m

223116

30,5 m

223120

7,5 m

223117

45,5 m

223221

10,5 m

223118

61,0 m

223007

15,0 m

N. piedino* Colore

Nome del segnale

1

Rosso

Motore +

2

Nero

Motore –

3

Nero

Freno –

4

Marrone

Comune –

5

Marrone

Potenza +24 VCC

6

Grigio

Comune rilevamento del contatto ohmico

7

Bianco

Rilevamento del contatto ohmico

8

Viola

Errore rilevamento del contatto ohmico +12 VCC

9

Nero

Comune codificatore

10

Rosso

Carrello torcia attivo

11

Bianco/blu

Ingresso codificatore B –

12

Blu

Ingresso codificatore B+

13

Bianco/giallo

Ingresso codificatore A –

14

Giallo

Ingresso codificatore A +

15

Bianco/nero

Comune –

16

Bianco/rosso

Interruttore sostituzione consumabili +

17

Verde

Carrello giù +

18

Arancione

Carrello su +

19

Bianco/viola

Interruttore di scollamento +

20

Bianco/arancione

Limite superiore +

21

Bianco/verde

Limite inferiore +

22

Bianco/grigio

Libero

23

Bianco/marrone

Comune –

24

Libero

Banda rossa

Collegare una estremità

al connettore sul modulo

di controllo con il

cerchio rosso.

Collegare una

estremità alla parte

superiore del carrello.

* I numeri di piedino sono gli stessi su entrambe le estremità del cavo.
