ArcGlide THC

Manuale di istruzioni

4-43

MANUTENZIONE

ArcGlide PCB

Processore HMI (228581)

Punti del test

Numero

Segnale

TP10

+2,5 VCC

TP33

+3,3 VCC

TP37

+5 VCC

TP38

Terra

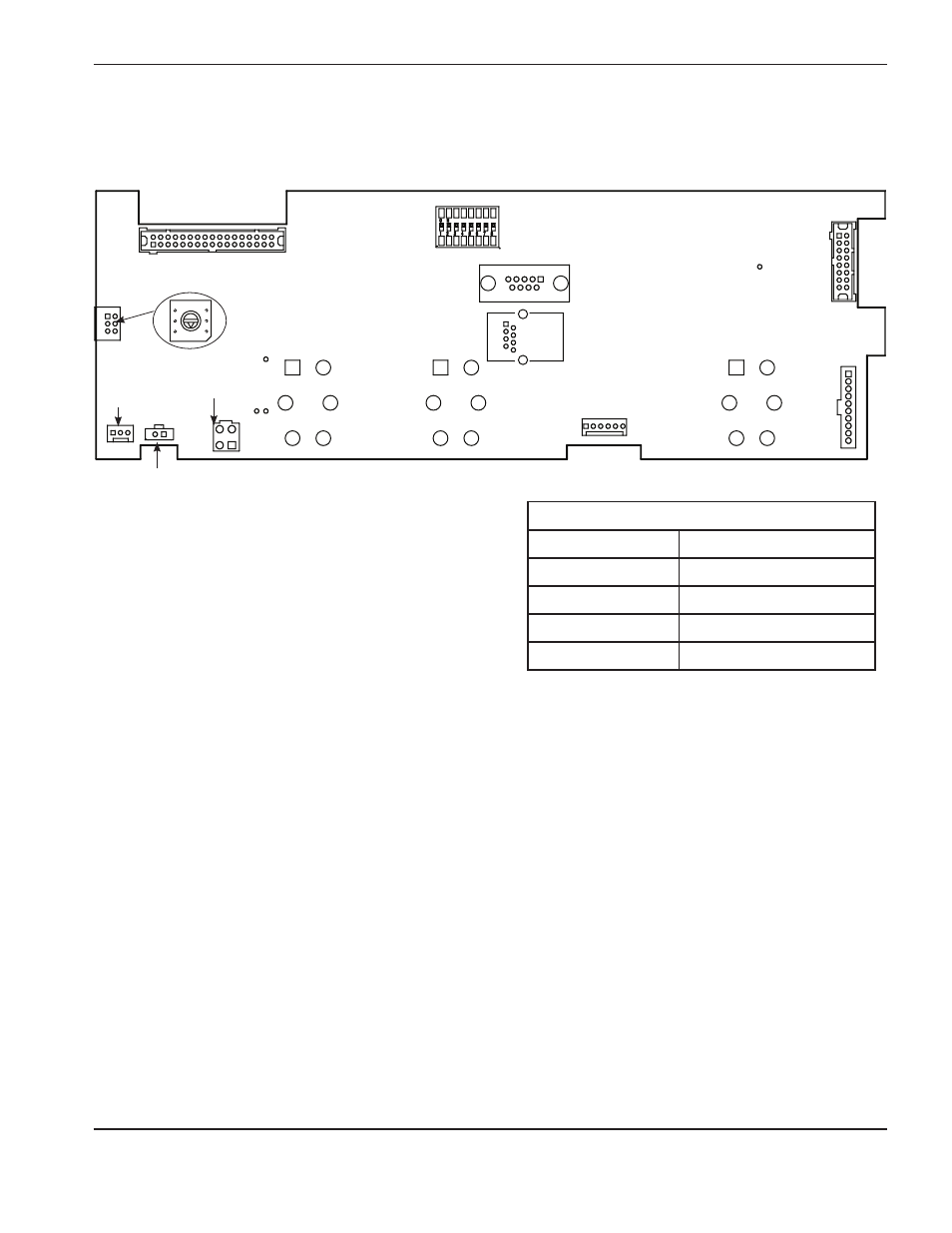

PCB del processore HMI

J3 cavo a nastro

display

J7 RJ45

Impostazioni di default = 1

J4 modulo di

visualizzazione LCD

J8 LED del pannello

anteriore

J11 Ingresso dell'encoder

rotante

J12 Potenza

d'ingresso

J10

Pulsante Test IHS

J9

Display backlight

(retroilluminazione

display)

SW6 Unit address switch, default setting = 1

(SW6 interruttore di indirizzo, impostazione

di default = 1)

SW2

UNIT ADDRESS

Nota: In una configurazione Hypernet, l'interruttore di

indirizzo (SW6) sul PCB del processore HMI

deve avere lo stesso indirizzo dell'interruttore

di indirizzo sul processore THC e sul PCB

dell'interfaccia Hypernet. L'impostazione

di default è 1.

TP10

TP10

TP38

TP37

1

1

1

1

1

1

1

1

1
