ArcGlide THC

Manuale di istruzioni

2-9

INSTALLAZIONE

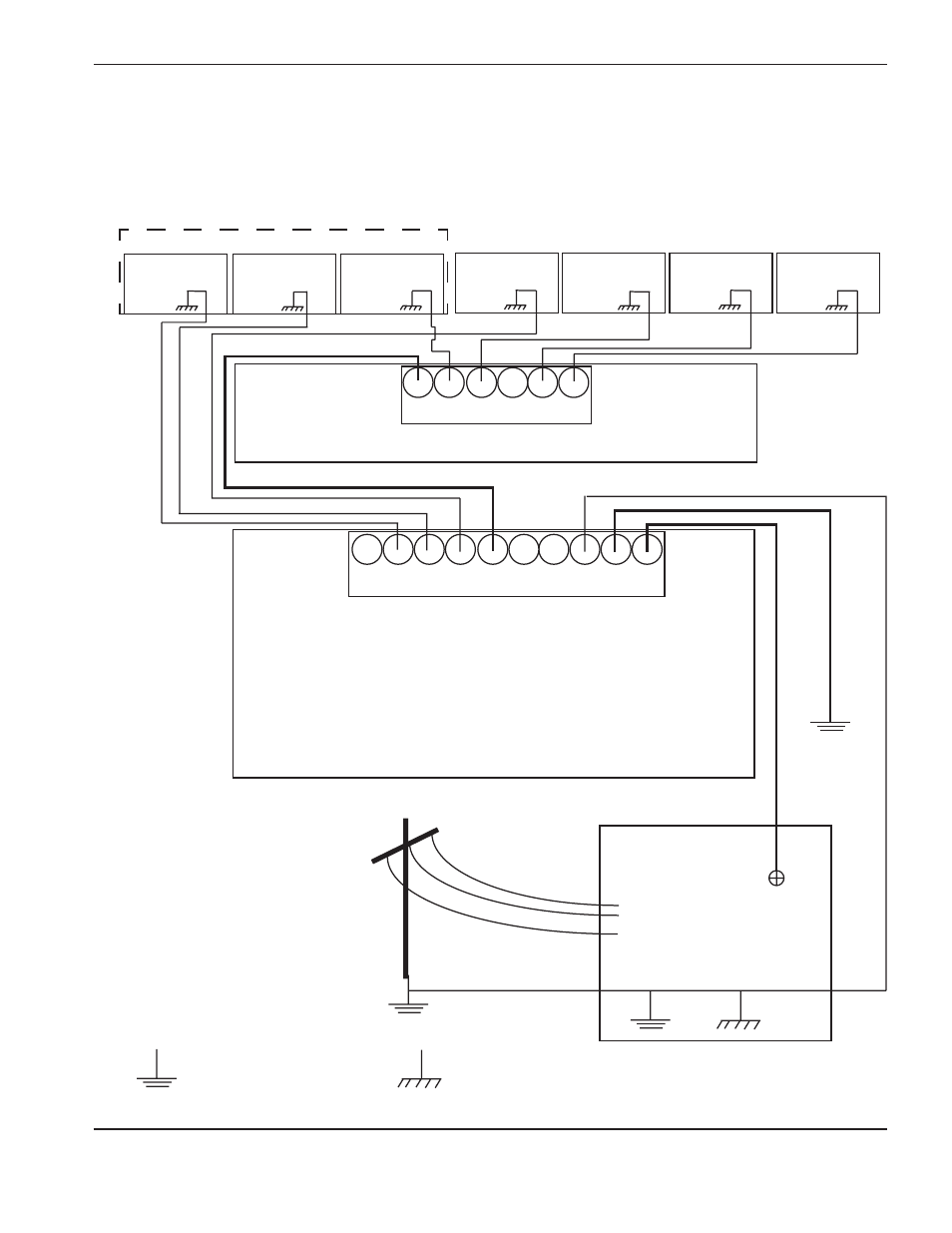

Schema di messa a terra

Messa a terra delle interferenze RFI ed EMI

La messa a terra e schermatura delle interferenze RFI ed EMI si riferisce al sistema di messa a terra che limita la quantità

di "interferenze" elettriche emesse dai sistemi al plasma e di trasmissione del motore. Limita inoltre la quantità di

interferenze ricevute dal CNC e da altri circuiti di controllo e di misurazione.

ArcGlide

Telaio e messa a terra RFI

Messa a terra CA o messa

a terra per manutenzione

Messa

a terra

pilotata

Consolle

RHF*

Consolle di

dosaggio

Consolle di

selezione gas

Consolle CNC

Modulo di

controllo

Carrello

torcia*

IUM

Banco da taglio

Sistema plasma

Macchina di taglio a portale

Bus bar

Bus bar

CC positiva

* Per il gruppo carrello e la consolle RHF

è necessario prevedere un percorso

separato verso la bus bar a terra del

banco da taglio.
