ArcGlide THC
Manuale di istruzioni
2-19

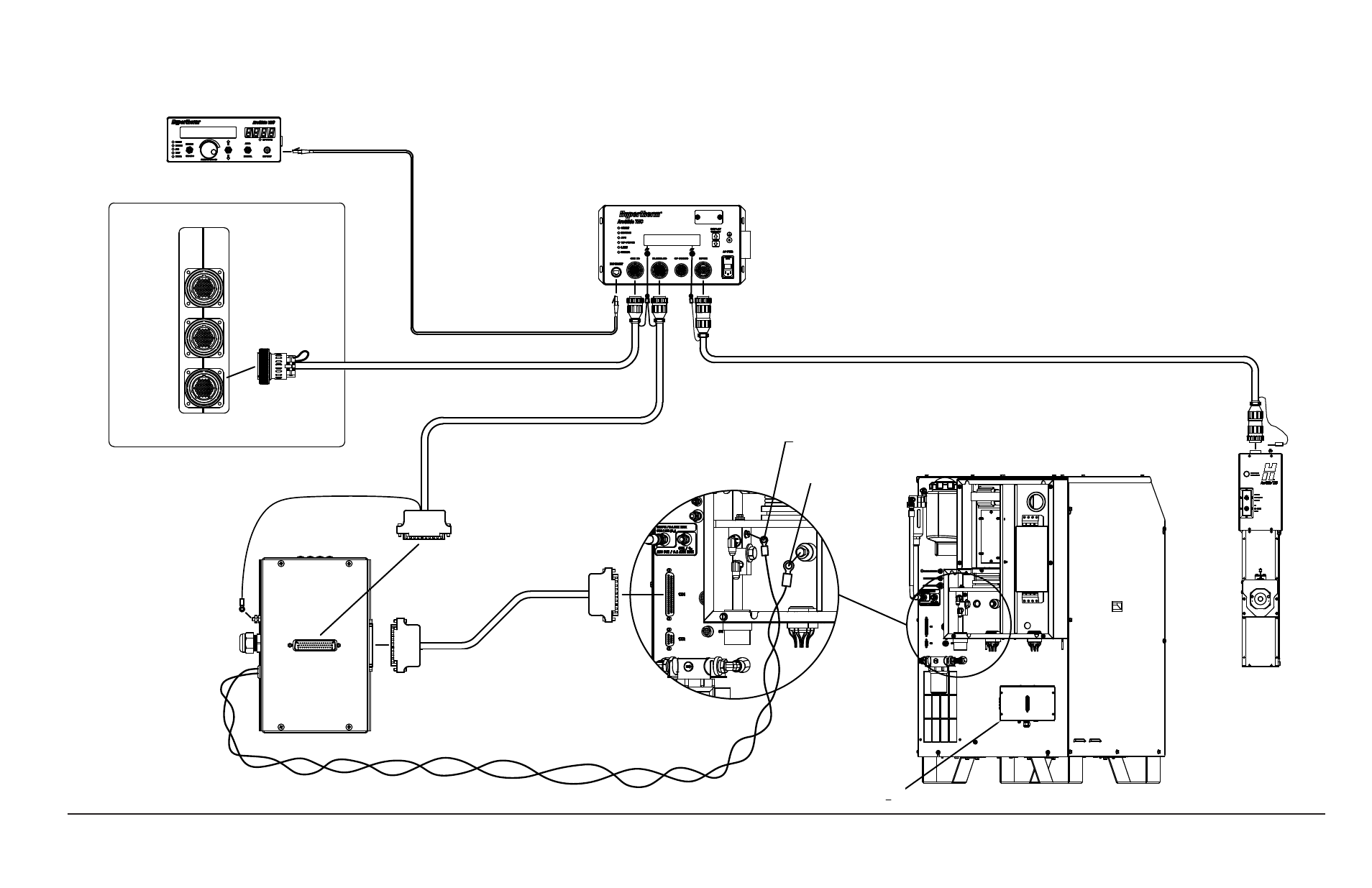

THC ArcGlide con connessione separata a un CNC Picopath e sistema plasma HSD130
IUM ArcGlide indirizzo 1
Modulo di controllo
ArcGlide indirizzo 1
CNC con interfaccia Picopath
HSD130
Interfaccia plasma,
montata esternamente
dal cliente.
Cavo di interfaccia plasma I/O
Cavo interfaccia 123209
Fili sensori della tensione d'arco. Utilizzare cablaggio bipolare da circa
0,9 mm quadri, con tensione di 600 v o superiore
Elettrodo (-)
Attivazione (+)
Cavo CNC I/O
Cavo di interfaccia carrello
Cavo Ethernet schermato
DB50
DB37
Carrello torcia
ArcGlide
Assi 3, 4
Assi 1, 2
I/O
DB37
Interfaccia
plasma (090052)
