2-16

ArcGlide THC

Manuale di istruzioni

DB37F

DB37M

DB37F

Alla porta CNC RS-422,

terminare come richiesto

Cavo seriale

fornito da OEM

DB37

femmina

PBC controllo

HPR

DB37 maschio

Cavo 223192

senza seriale (con

termorestringente

rosso)

Interfaccia plasma (090052)

Cavo CNC I/O

Cavo Ethernet schermato

Modulo di controllo

ArcGlide indirizzo 1

Cavo di interfaccia plasma

Fili sensori della

tensione d'arco

Cavo di interfaccia

carrello

Carrello torcia

ArcGlide

Collegare al gruppo

interfaccia plasma

Cavo 223192 senza seriale

(con termorestringente

rosso)

Cavo seriale fornito

da OEM

DB37 femmina

Porta seriale RS-422

DB37 maschio

IUM ArcGlide

indirizzo 1

CNC generico con comunicazione seriale

Assi 3, 4

Assi 1, 2

I/O

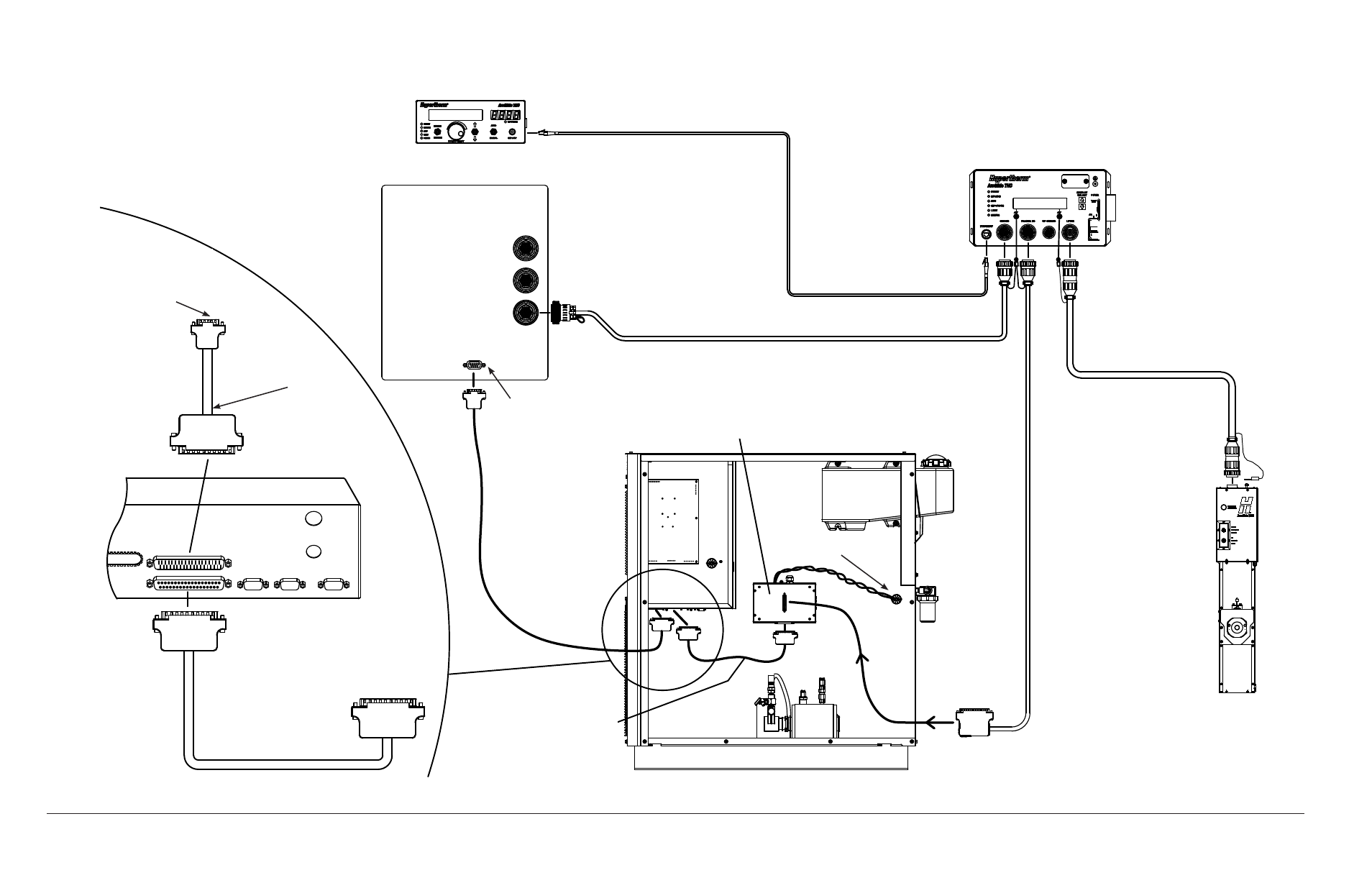

THC ArcGlide con connessione separata a un CNC generico e sistema plasma HPR o HPR XD

2
