Esempi di segnale interfaccia ArcGlide discreta
Ingressi

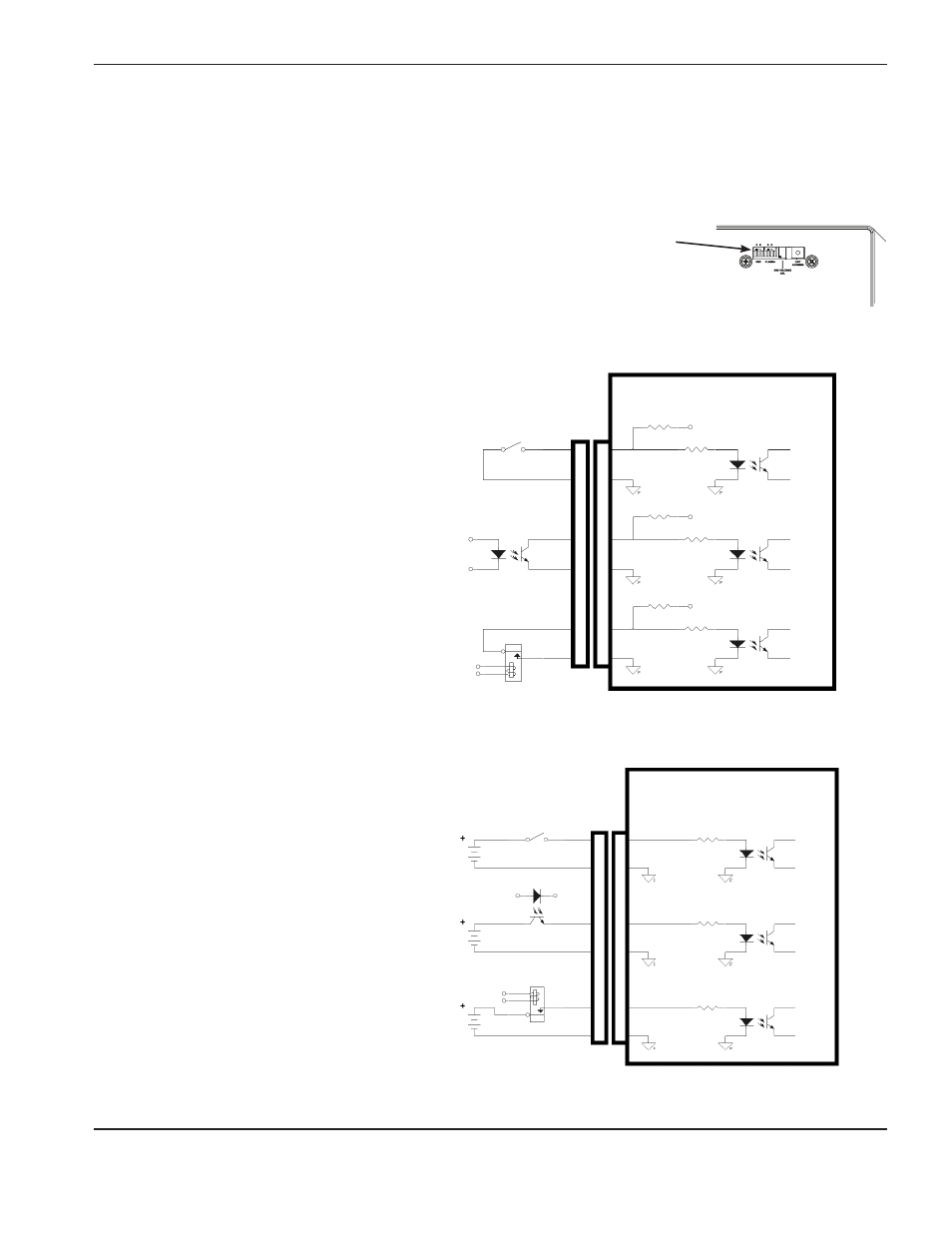

L'illustrazione sottostante mostra uno schema semplificato degli ingressi ArcGlide. Gli ingressi per il CNC e per il plasma
possono essere configurati per contatti isolati (senza tensione esterna), default o per ingressi
in tensione positiva. Gli ingressi hanno due diverse modalità selezionabili tramite gli interruttori
dietro la porta per la configurazione e la calibrazione, posta sul lato destro frontale
superiore del modulo di controllo.
La modalità selezionata compensa automaticamente l'inversione di polarità in modo
che in entrambi i casi un ingresso di interruttore chiuso attivi il segnale.
Tutti gli ingressi all'interfaccia carrello e alla consolle operatore sono fissi
nella modalità contatto isolato.
Circuito interno dell'ArcGlide
