2-44

ArcGlide THC

Manuale di istruzioni

INSTALLAZIONE

2

Codice articolo

Lunghezza

Codice articolo

Lunghezza

223227

3,0 m

223103

23,0 m

223228

6,0 m

223104

30,5 m

223123

7,5 m

223105

45,5 m

223229

10,5 m

223106

61,0 m

223004

15,0 m

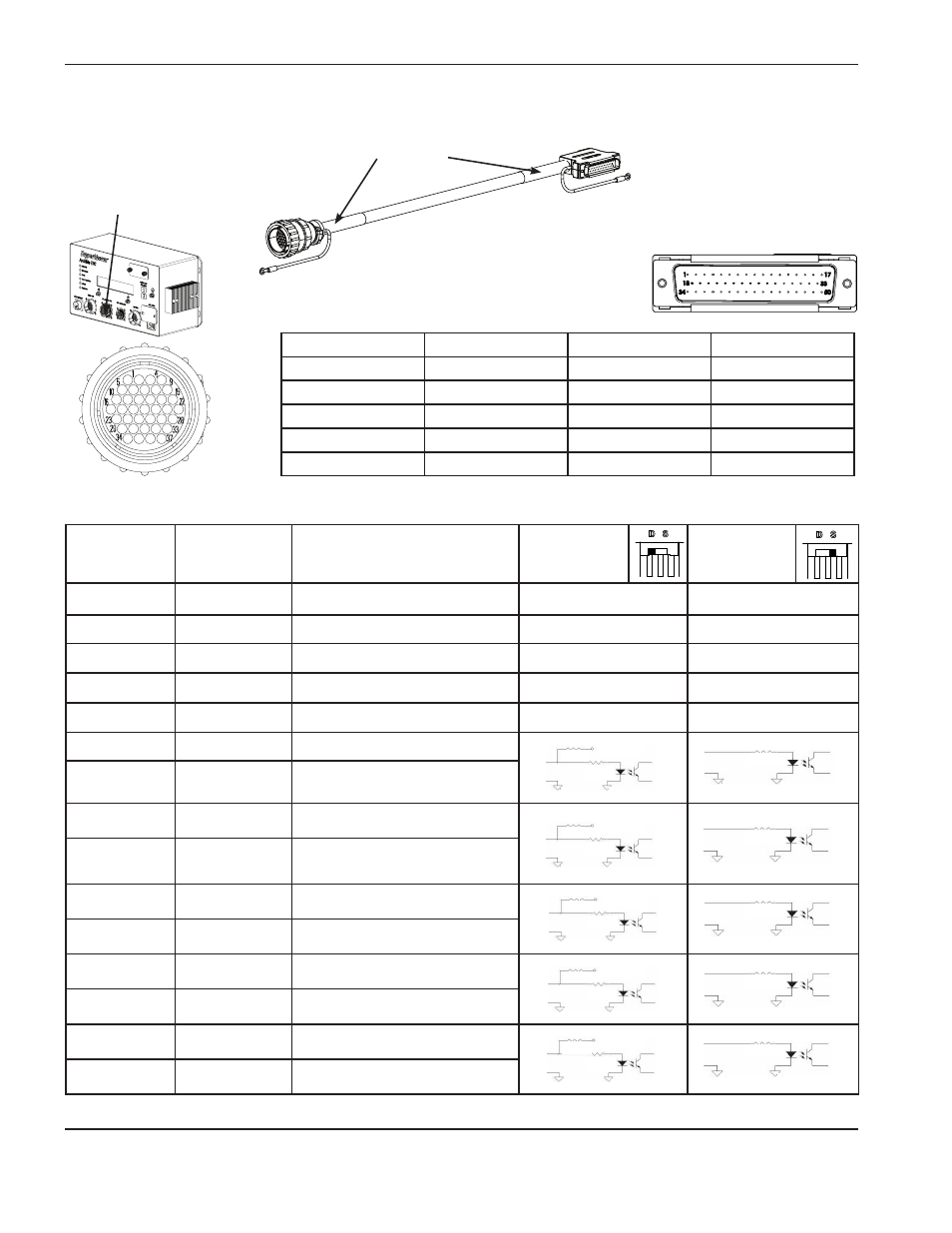

Cavo di interfaccia plasma I/O

Banda blu

Collegare questa estremità

alla porta sul modulo di

controllo con il cerchio blu.

Collegare questa estremità

all'interfaccia plasma

discreta sul sistema

plasma.

I piedini 38 – 50 non

vengono usati.

Nota: Per ulteriori informazioni sui segnali I/O plasma discreti, consultare Segnali di interfaccia ArcGlide

discreta.

* I numeri di piedino sono gli stessi su entrambe le estremità del cavo.

N. piedino* Colore

Nome del segnale

Circuito con

contatto

isolato

Circuito in

tensione

1

Rosso

RS422 RX +

2

Nero

RS422 Rx -

3

Bianco

RS422 Tx +

4

Nero

RS422 Tx –

5

Verde

RS422 comune

6

Nero

Movimento ingresso +

7

Blu

Movimento ingresso –

8

Nero

Errore ingresso +

9

Giallo

Errore ingresso –

10

Nero

Errore di chiusura graduale

ingresso +

11

Marrone

Errore di chiusura graduale

ingresso –

12

Nero

Non operativo ingresso +

13

Arancione

Non operativo ingresso –

14

Nero

Ingresso libero +

15

Bianco

Ingresso libero –

+

_

3,9 K

+

_

3,9 K +24 v

3,9 K

+

_

3,9 K +24 v

3,9 K

+

_

3,9 K +24 v

3,9 K

+

_

3,9 K +24 v

3,9 K

+

_

3,9 K +24 v

3,9 K

+

_

3,9 K

+

_

3,9 K

+

_

3,9 K

+

_

3,9 K
