ArcGlide THC

Manuale di istruzioni

4-59

MANUTENZIONE

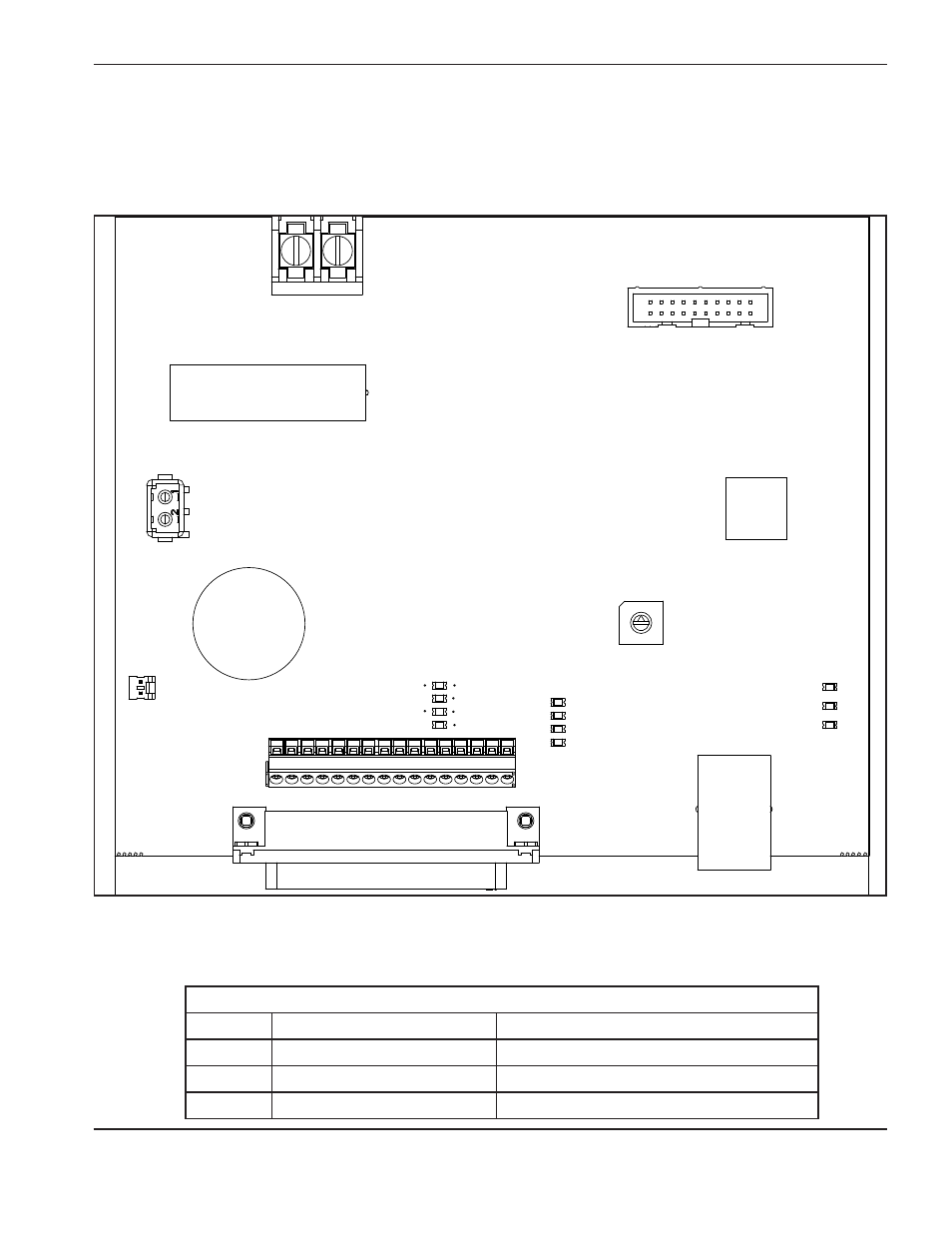

Interfaccia plasma Hypernet (141161)

J5 interfaccia

CNC

J3

J1

Hypernet

24vCA

Ingresso

J7

J6

Remoto

Accensione/

spegnimento

J4

J2

SW1

Indirizzo unitario

(+)

lavoro

Elettrodo

(-)

Connettere i piedini 1 e 2 alle

posizioni 1 e 3 sul blocco terminale 2

nell'alimentatore del plasma.

Nota: In una configurazione Hypernet, l'interruttore di indirizzo unitario (SW1) sul PCB dell'interfaccia Hypernet

deve avere lo stesso indirizzo dell'interruttore di indirizzo unitario sul processore HMI e PCB dell'interfaccia

THC. L'impostazione di default è 1.

1

2

Connettere i terminali della tensione d'arco al pannello

I/O nel sistema al plasma HPR.

LED1
LED2
LED3

LED

LED

Colore

Segnale

1

Rosso

Errore del sistema al plasma

2

Rosso intermittente lento

HPR Hypernet operativo

3

Rosso intermittente veloce Trasmissione seriale

2
