ArcGlide THC

Manuale di istruzioni

2-45

INSTALLAZIONE

2

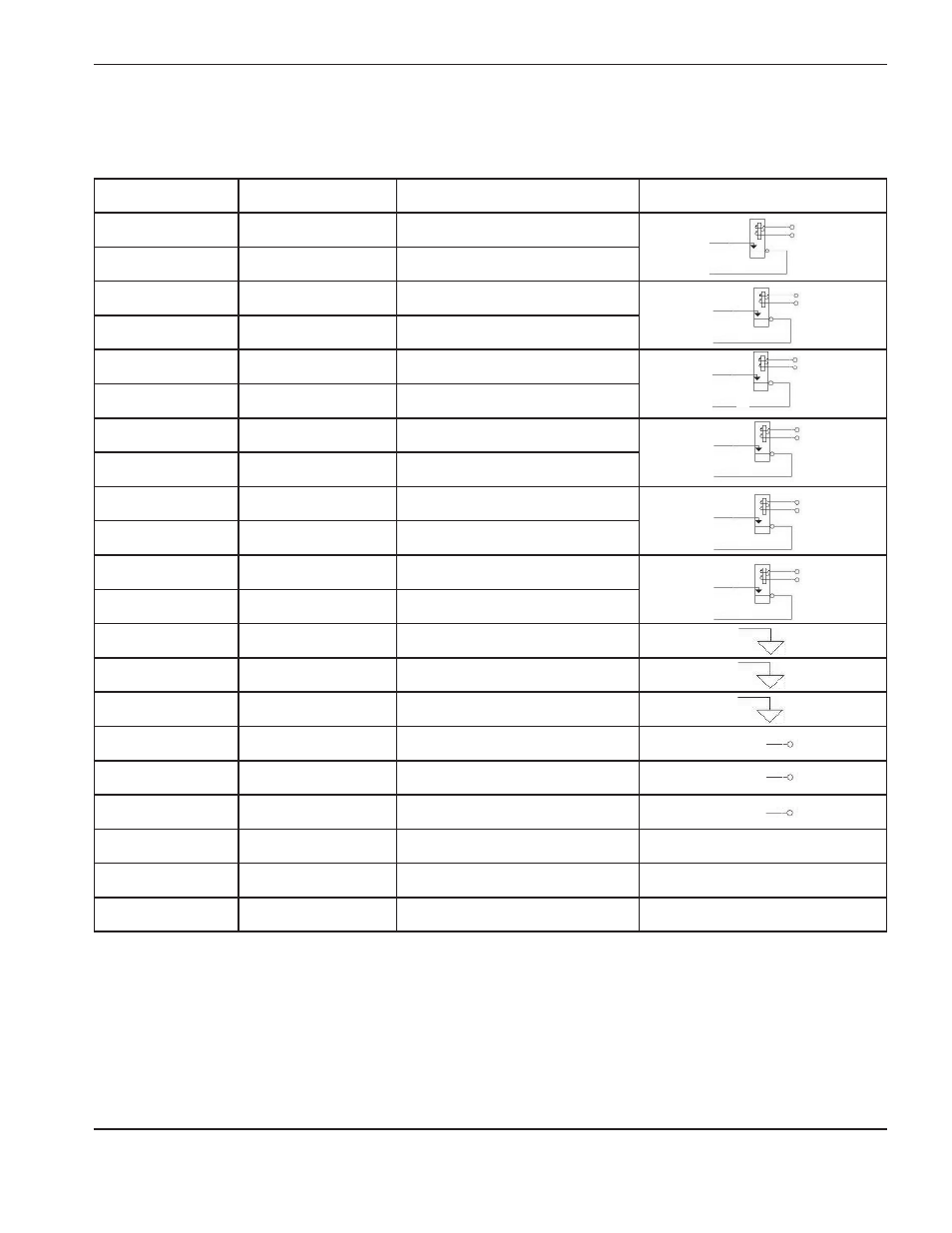

N. piedino*

Colore

Nome del segnale

Circuito con contatto isolato

16

Rosso

Uscita angolo A

17

Verde

Uscita angolo B

18

Rosso

Uscita sfondamento A

19

Blu

Uscita sfondamento B

20

Rosso

Uscita mantenimento A

21

Giallo

Uscita mantenimento B

22

Rosso

Uscita avvio A

23

Marrone

Uscita avvio B

24

Rosso

Uscita libera A

25

Arancione

Uscita libera B

26

Rosso

Uscita accensione a distanza A

27

Bianco

Uscita accensione a distanza B

28

Verde

Comune

29

Blu

Comune

30

Verde

Comune

31

Giallo

Uscita +24 VCC

32

Verde

Uscita +24 VCC

33

Marrone

Uscita +24 VCC

34

Verde

1/50 tensione d'arco +

35

Arancione

1/50 tensione d'arco

36 e 37

Libero

Nota: Tutti gli ingressi ArcGlide possono essere configurati per chiusure con contatto isolato o ingressi

alimentati con 12 – 24 V.

* I numeri di piedino sono gli stessi su entrambe le estremità del cavo.

B

A

A

B

B

A

B

A

B

A

B

A

B

A

B

A

B

A

B

A

B

A

B

A

+24 v

+24 v

+24 v
