È inoltre possibile disporre di una configurazione mista, Hypernet e discreta, in cui il THC ArcGlide comunica solo con il

CNC o il sistema plasma su Hypernet e usa la comunicazione discreta per il link alternativo. Usare le parti delle seguenti

istruzioni applicabili alla propria configurazione.

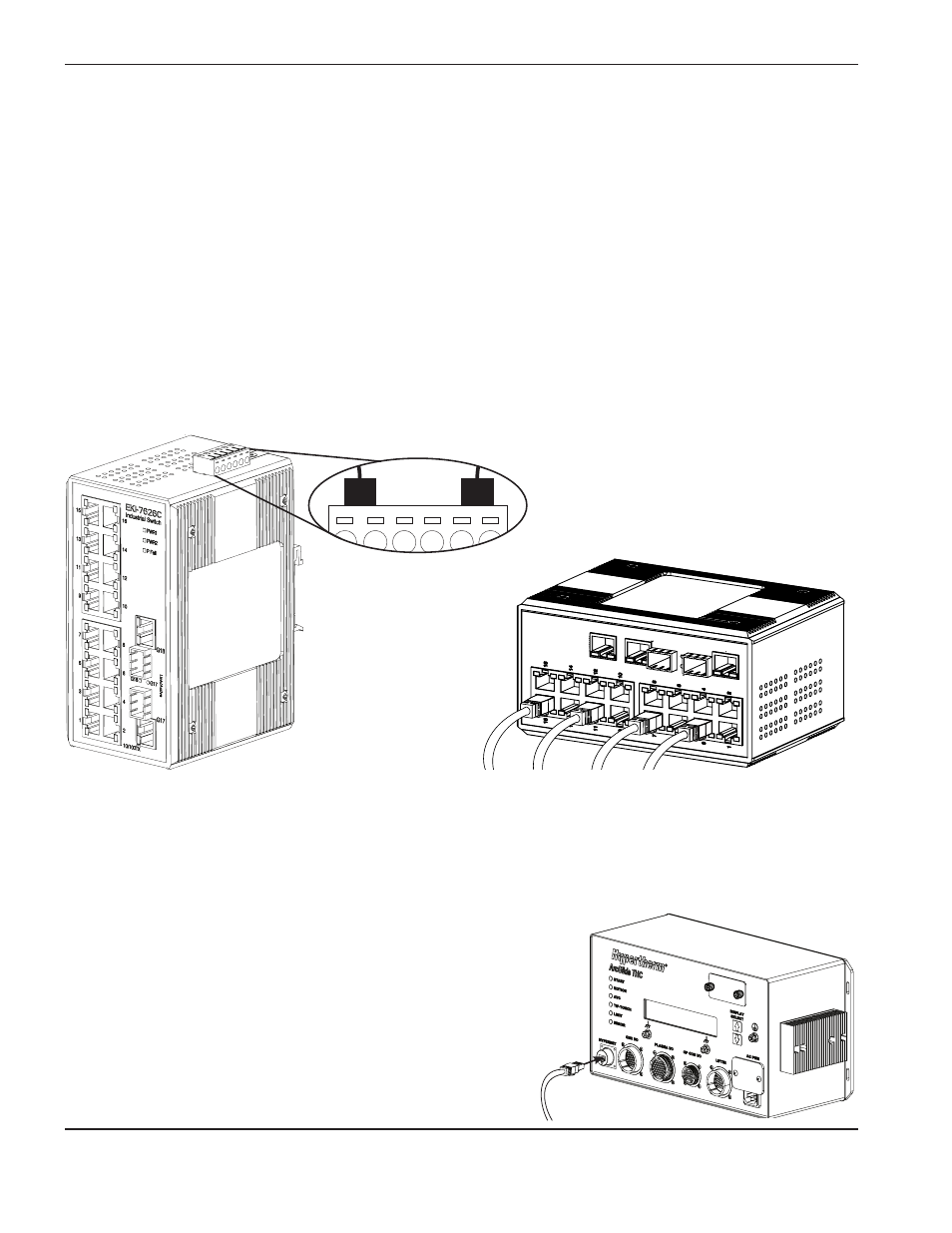

1. Usare un cavo Ethernet per collegare il modulo

di controllo all'interruttore Ethernet.

a. Inserire un'estremità del cavo Hypernet nel

connettore Hypernet sul lato frontale del modulo

di controllo.

b. Inserire l'altra estremità del cavo in una delle porte

dell'interruttore Ethernet.

Collegare i cavi Hypernet

Un sistema di configurazione con più di uno span Hypernet richiede un interruttore Ethernet industriale. Per maggiori

informazioni sui requisiti di questo interruttore, consultare la sezione Caratteristiche tecniche.
In questo tipo di configurazione, i collegamenti Hypernet sono realizzati direttamente dall'ArcGlide all'interruttore

Ethernet e da qui al CNC o al sistema plasma. Consultare Descrizione del sistema per una configurazione Hypernet,

in questa sezione.

Note: Ogni unità assegnata a una stazione deve avere lo stesso indirizzo unitario Hypernet. Questo indirizzo

unitario comune consente all'interruttore Ethernet di comunicare direttamente con le unità nella stazione

appropriata. Consultare la sezione Manutenzione per la posizione degli interruttori di indirizzo unitario

sul PCB.

I collegamenti Hypernet e i collegamenti Ethernet alla LAN non possono utilizzare lo stesso interruttore.

Se il sistema di taglio in dotazione è collegato alla LAN via Ethernet, usare un interruttore Ethernet

separato.

Connessioni Hypernet all'interruttore Ethernet

All'interruttore Ethernet

Connessioni di alimentazione Hypernet

all'interruttore Ethernet

PWR2

PWR1

1A @24V

1

2

3

4

5

6

Al generatore 2

Al generatore 1

+

-

-

+
