2-40

ArcGlide THC

Manuale di istruzioni

INSTALLAZIONE

2

Note:
• I segnali di ingresso (piedini 2 – 6) usano 24 VCC; i segnali

di uscita (piedini 8 – 14) usano chiusure contatto isolato

a 24 VCC.

• Per ulteriori informazioni sui segnali I/O della consolle

operatore discreta, consultare i segnali di interfaccia

discreta ArcGlide.

* I numeri di piedino sono gli stessi su entrambe le estremità del cavo.

Codice articolo

Lunghezza

223216

3,0 m

223217

6,0 m

223121

7,5 m

223218

10,5 m

223006

15,0 m

223111

23,0 m

223112

30,5 m

223113

45,5 m

223114

61,0 m

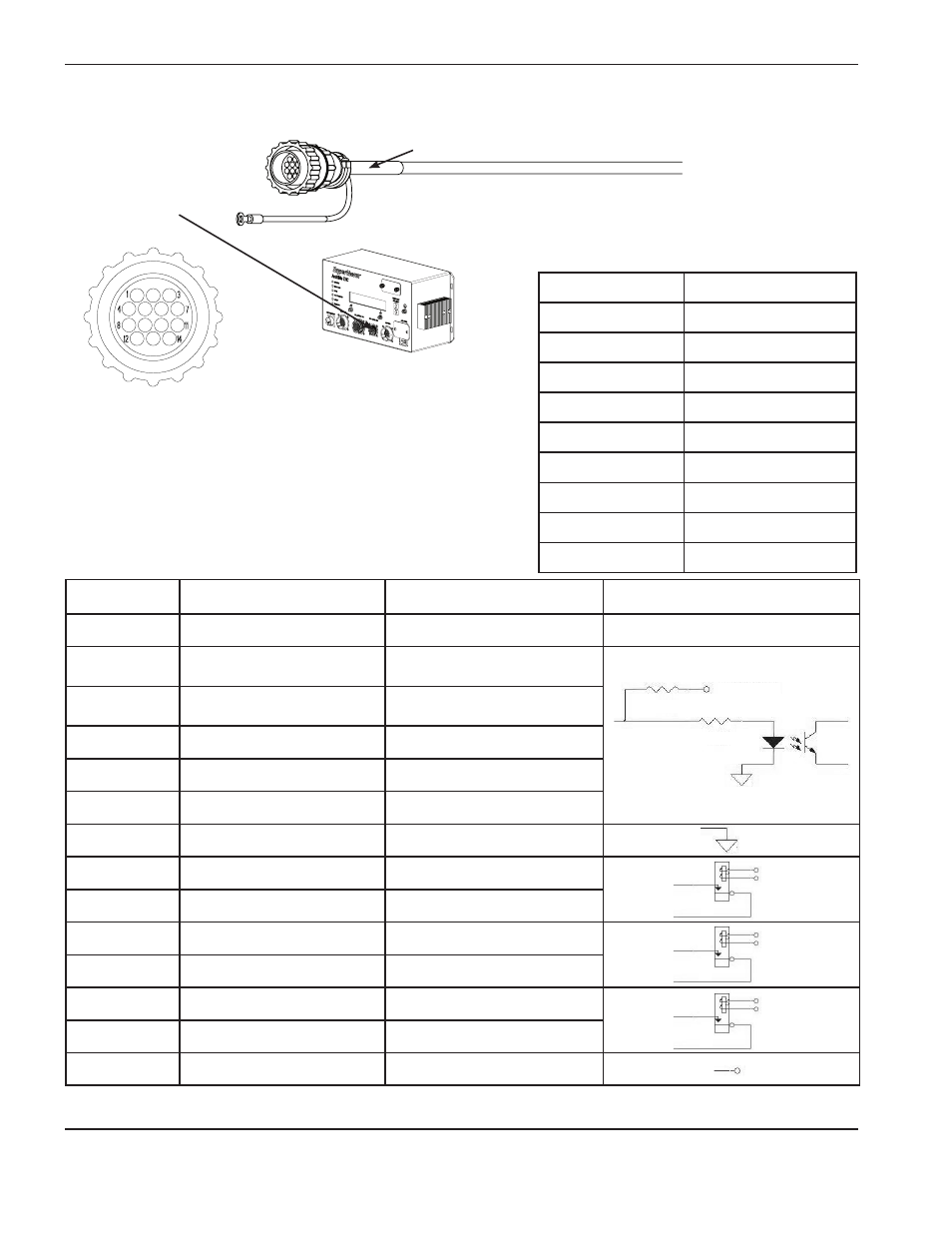

Cavo I/O consolle operatore

Banda verde

Collegare questa

estremità al connettore

sul modulo di controllo

con il cerchio verde.

Aggiungere a questa

estremità il connettore

adatto alla propria

consolle. Per ulteriori

informazioni, contattare

il fornitore della consolle.

N. piedino*

Colore

Nome del segnale

Circuito con contatto isolato

1

Nero

Libero

2

Bianco

Interruttore di disattivazione

manuale ingresso +

3

Rosso

Interruttore di selezione

manuale ingresso +

4

Verde

Interruttore Torcia su +

5

Arancione

Interruttore Torcia giù +

6

Blu

Interruttore ingresso libero +

7

Bianco/nero

Comune

8

Rosso/nero

Uscita torcia attiva A

9

Verde/nero

Uscita torcia attiva B

10

Arancione/nero

Uscita errore A

11

Blu/nero

Uscita errore B

12

Nero/bianco

Uscita libera A

13

Rosso/bianco

Uscita libera B

14

Verde/bianco

Uscita +24 VCC

B

A

B

A

B

A

3,9 K

3,9 K

+24 v

A

B

A

B

A

B

+24 v

generalmente

aperto

generalmente

aperto

generalmente

aperto
