2-8

ArcGlide THC

Manuale di istruzioni

INSTALLAZIONE

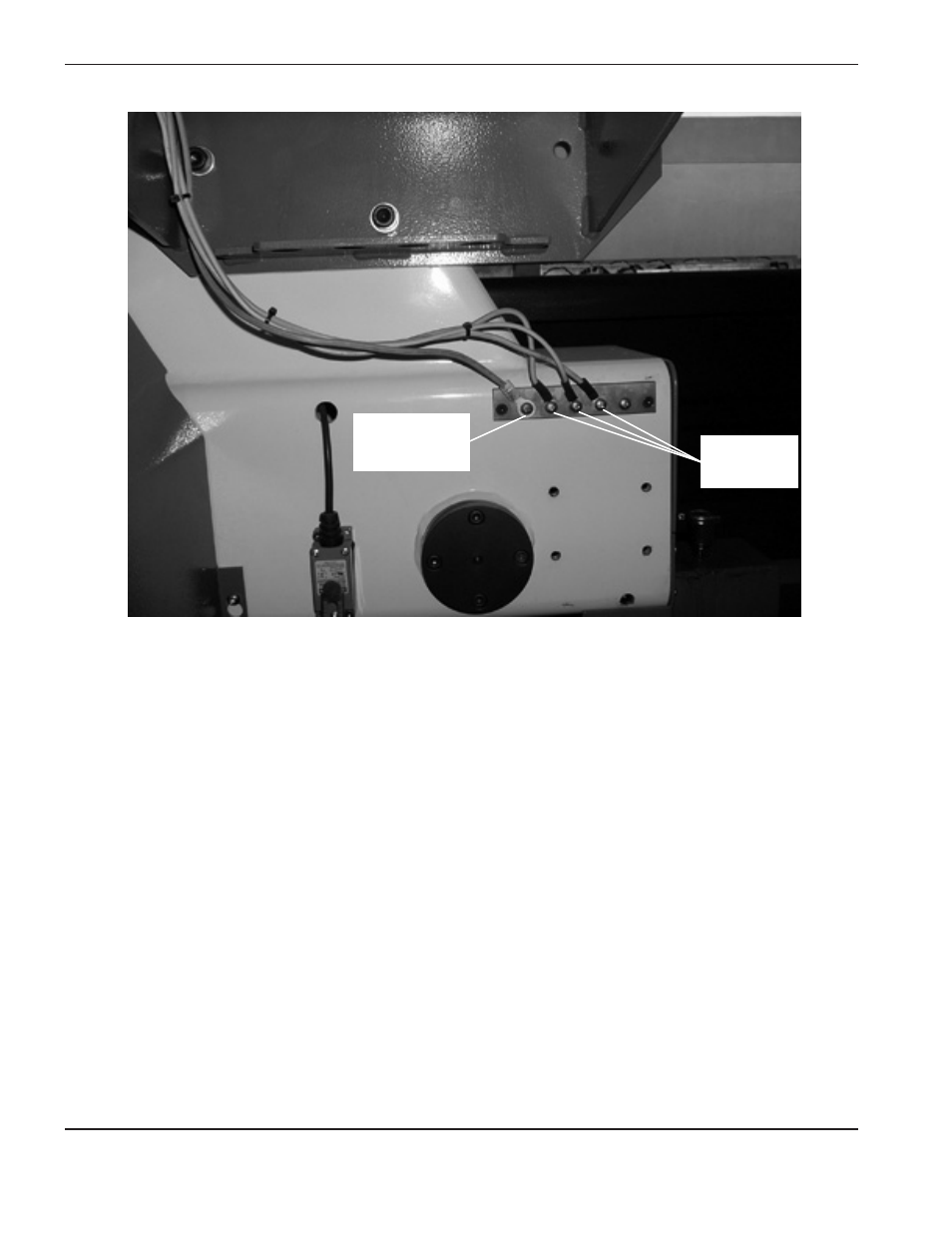

Esempio di una buona messa a terra della macchina di taglio a portale.

É bullonata alla macchina di taglio a portale, vicino al motore. Tutti i cavi di messa a terra individuali

dai componenti montati sulla macchina di taglio a portale corrono verso la linea, ad eccezione di quelli

dalla consolle RHF* e dal porta torcia. Un singolo cavo pesante corre quindi dalla bus bar a terra della

macchina di taglio a portale alla linea a terra bullonata al tavolo.
* Si applica ai sistemi che utilizzano una consolle ad alta frequenza remota (RHF)

Cavi a terra del

componente

Cavo alla linea

a terra sul banco

da taglio
