ArcGlide THC

Manuale di istruzioni

2-17

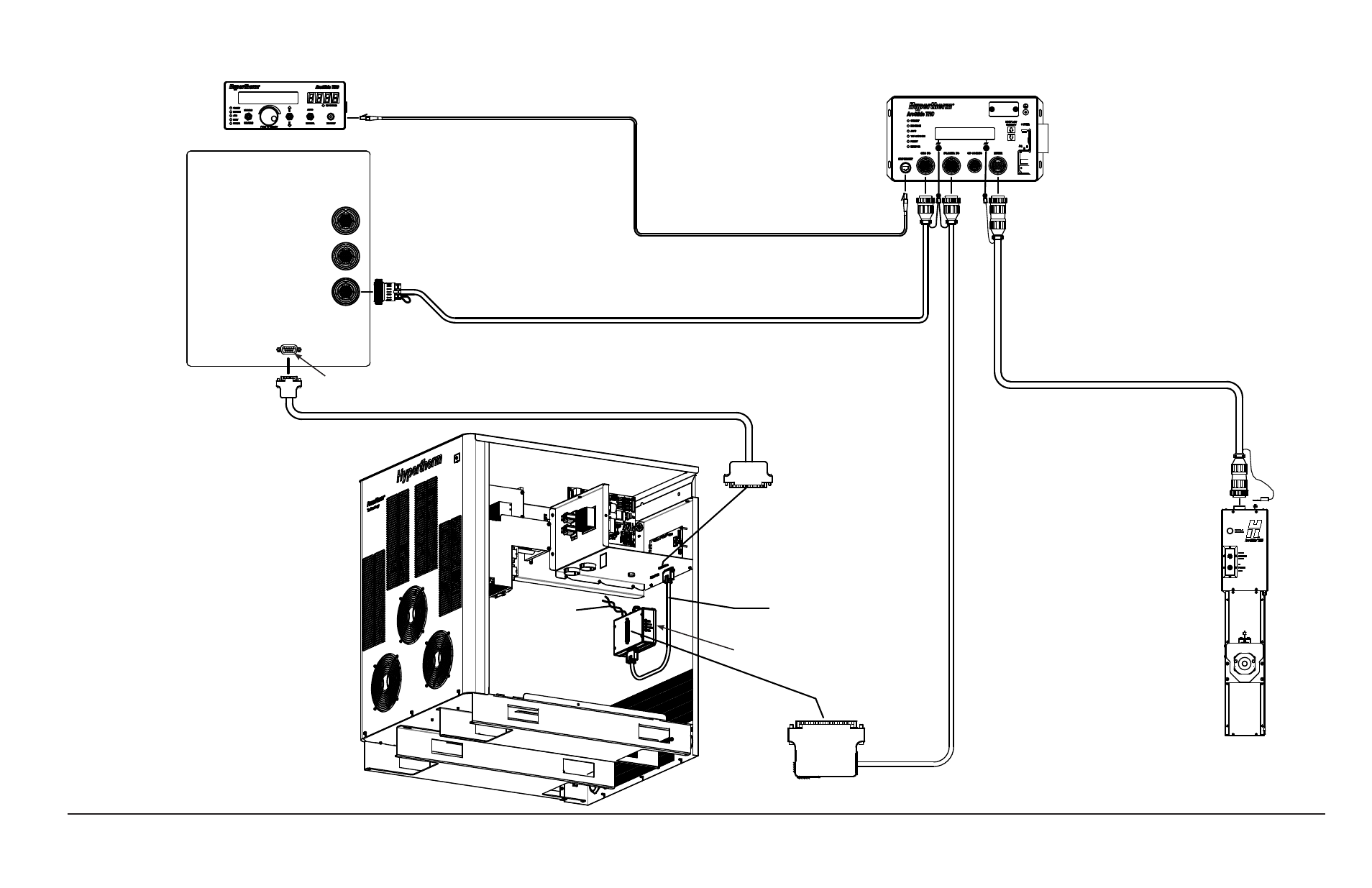

THC ArcGlide con connessione separata a un CNC generico e HPR400XD

Cavo Ethernet schermato

Modulo di controllo

ArcGlide indirizzo 1

IUM ArcGlide indirizzo 1

Alla porta CNC RS-422,

terminare come richiesto

Cavo CNC I/O

Cavo di interfaccia plasma

Cavo di interfaccia carrello

Carrello torcia

ArcGlide

DB37

maschio

Cavo 223192 senza seriale

(con termorestringente rosso)

Fili sensori

della

tensione

d'arco

Interfaccia plasma (090052)

DB37 femmina

Assi 3, 4

Assi 1, 2

I/O

CNC generico con

comunicazione seriale

Porta seriale RS-422

Cavo fornito da OEM

2
