ArcGlide THC

Manuale di istruzioni

4-57

MANUTENZIONE

2

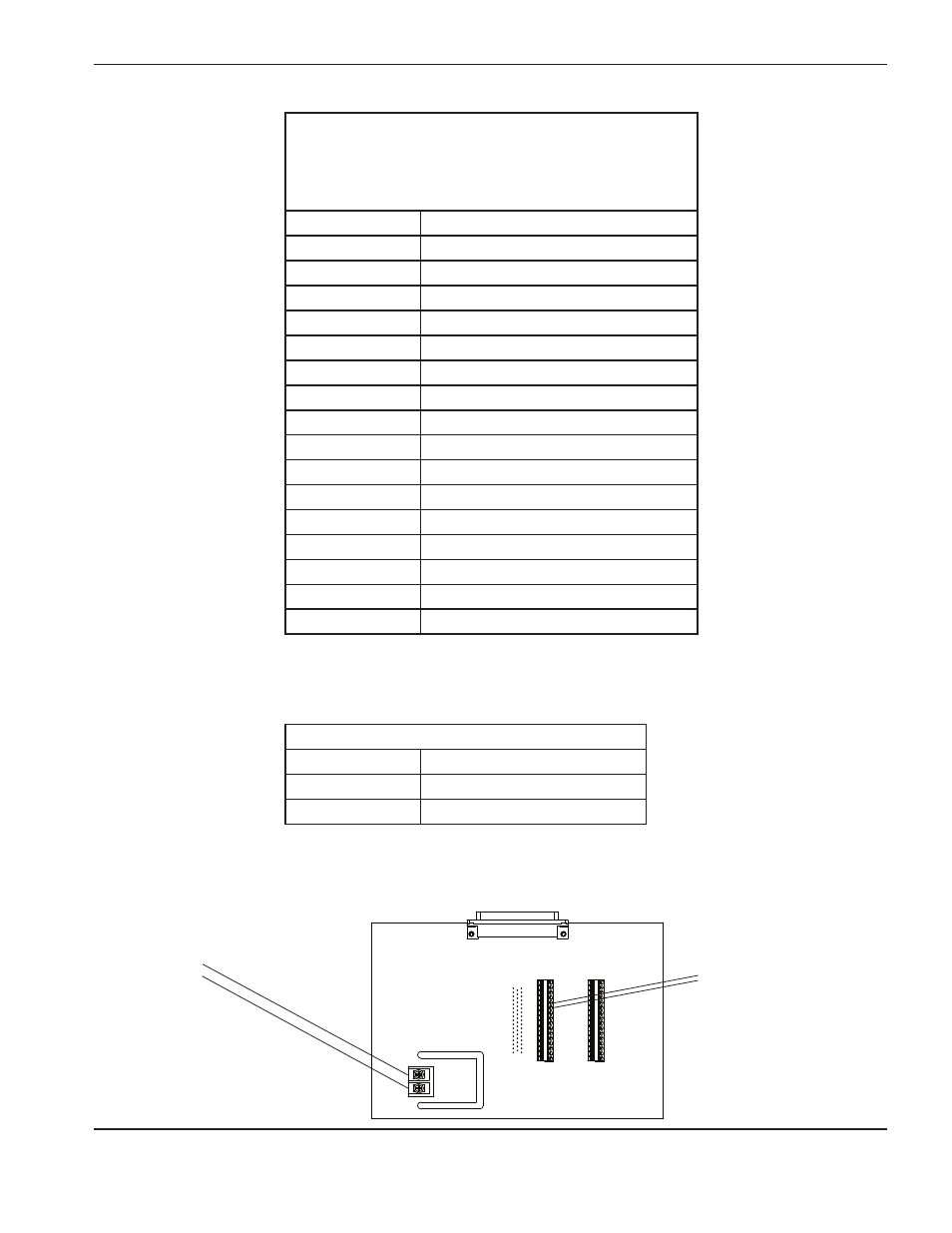

J3

(Relay contact outputs from the THC to a generic

plasma system) (uscite del relè a contatto dal THC

al sistema plasma generico)

Numero piedino Segnale

1

Corner A (angolo A)

2

Corner B (angolo B)

3

Pierce A (sfondamento A)

4

Pierce B (sfondamento B)

5

Hold A (mantenimento A)

6

Hold B (mantenimento B)

7

Plasma start A (avvio plasma A)

8

Plasma start B (avvio plasma B)

9

Spare THC out A (THC uscita libera A)

10

Spare THC out B (THC uscita libera B)

11

Remote on A (remoto acceso A)

12

Remote on B (remoto acceso B)

13

Comune

14

Comune

15

+24 V output (uscita +24 V)

16

+24 V output (uscita +24 V)

J4 Arc voltage (J4 tensione d'arco)

Numero piedino Segnale

1

Electrode – (elettrodo –)

2

Work + (lavoro +)

Nota: Piedini 11 e 12 sul connettore J3 devono essere connessi alle posizioni 1 e 3 sul blocco terminale 2

in un sistema plasma HPR.

Nota: I terminali della tensione d'arco sul connettore J4 devono essere connessi al pannello I/O in un sistema

al plasma HPR.

Connettere

i terminali della

tensione d'arco

al pannello I/O

in un sistema al

plasma HPR.

J3

Connettere i piedini

11 e 12 sulle posizioni

1 e 3 del blocco

terminale 2 in un

sistema al plasma HPR.
