ArcGlide THC

Manuale di istruzioni

2-7

INSTALLAZIONE

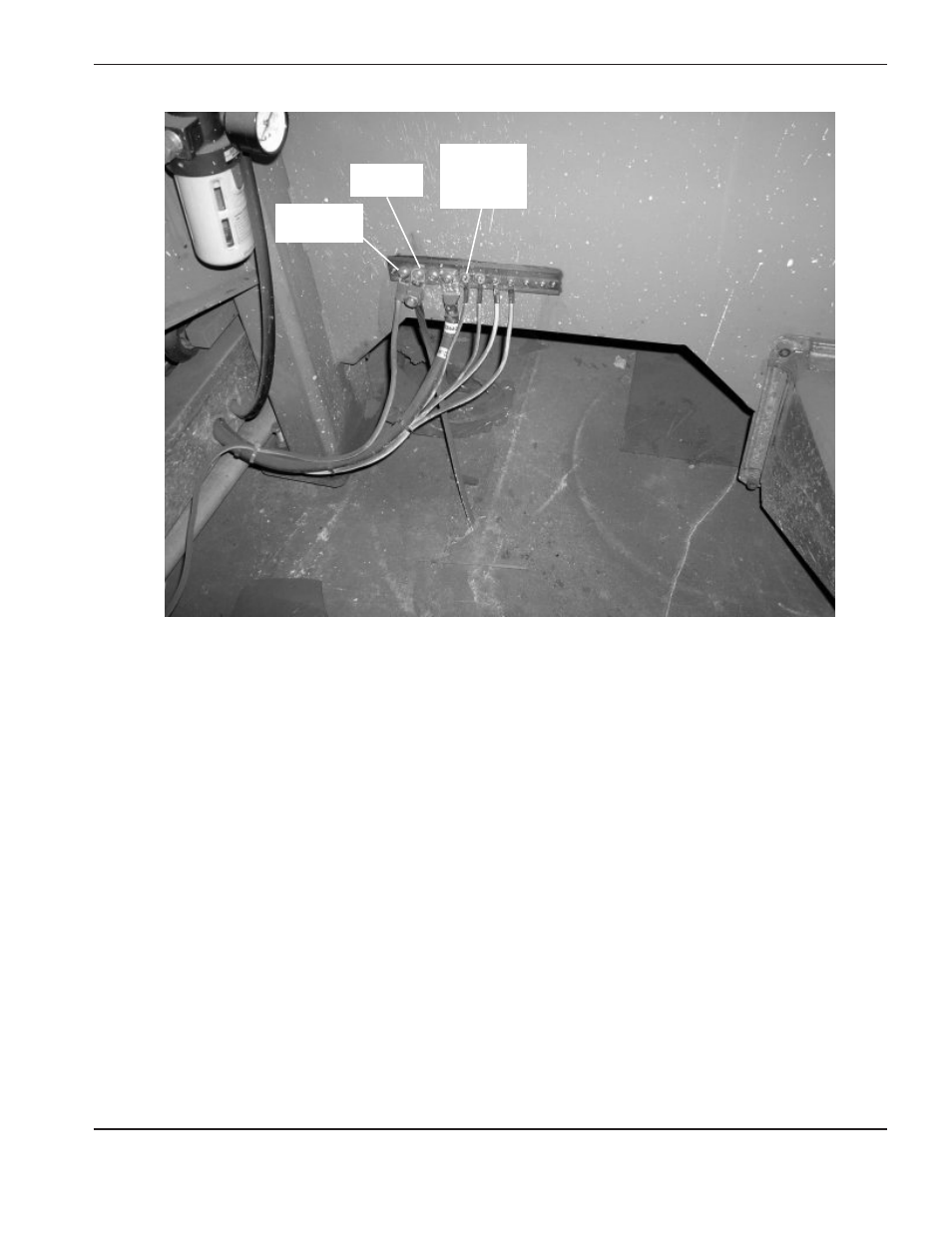

Esempio di una buona messa a terra del banco da taglio.

La figura sopra mostra il collegamento dalla messa a terra della macchina di taglio a portale, il collegamento dall'asta

a terra, il cavo positivo del sistema al plasma, la consolle RHF*, la scatola CNC, il porta torcia e il telaio del sistema

al plasma.
* Si applica ai sistemi che utilizzano una consolle ad alta frequenza remota (RHF)

Asta a terra

Cavo del

sistema al

plasma (+)

Macchina di

taglio a portale
