Ingrandimento di dettagli

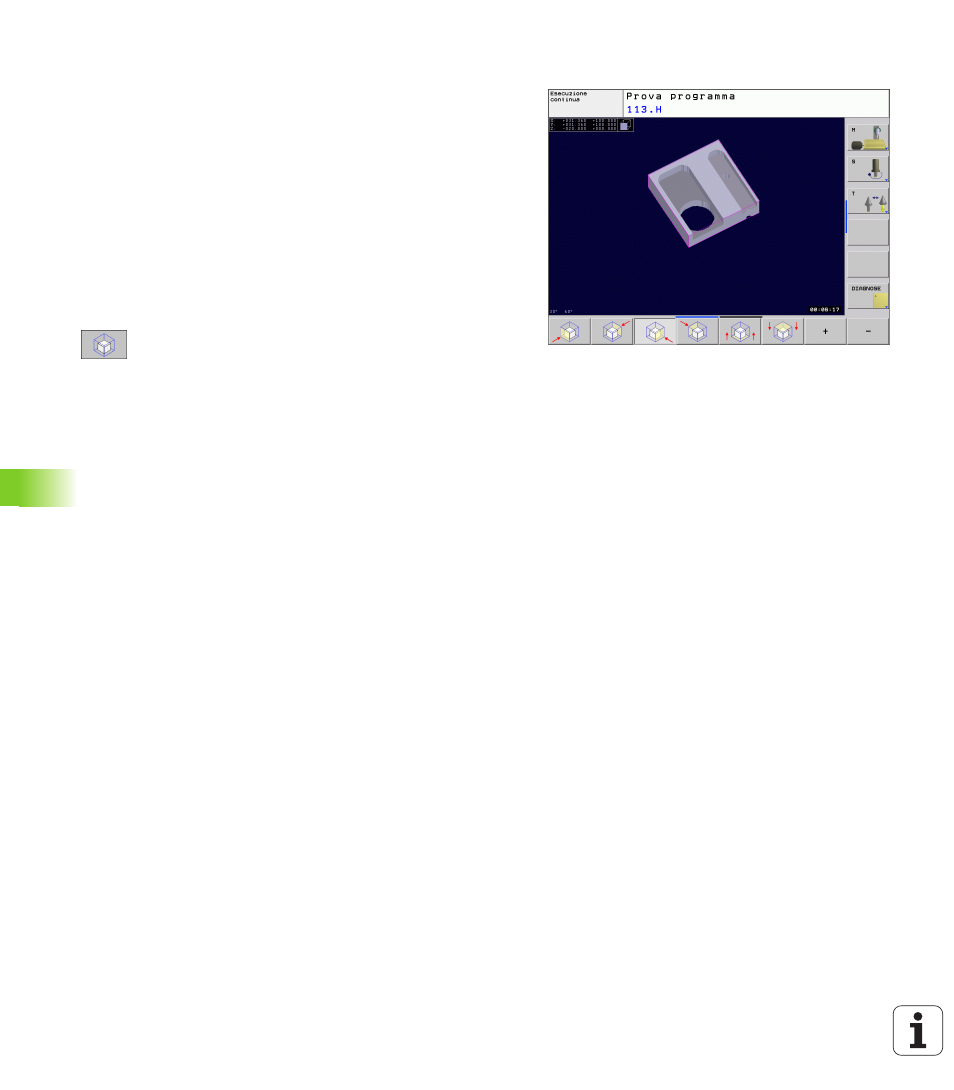

I dettagli possono essere ingranditi nel modo operativo Prova
programma e in uno dei modi operativi di esecuzione del programma
nelle viste di rappresentazione su 3 piani e rappresentazione 3D.
A tale scopo, la simulazione grafica oppure l'esecuzione del
programma deve essere fermata. La funzione di ingrandimento è
sempre attiva in tutte le modalità di rappresentazione.
Modifica dell'ingrandimento di un dettaglio
Softkey vedere tabella precedente
 Se necessario, fermare la simulazione grafica
 Commutare il livello softkey nel modo operativo Prova programma o
in uno dei modi operativi di esecuzione del programma, finché viene
visualizzato il softkey per l'ingrandimento di un dettaglio:
 Selezionare le funzioni per l'ingrandimento di un
dettaglio
 Selezionare il lato del pezzo con il relativo softkey
(vedere tabella sottostante)
 Riduzione o ingrandimento del pezzo grezzo: tenere
premuto il softkey RIDUZIONE o INGRANDIMENTO
 Commutare il livello softkey e selezionare il softkey
CONFERMA DETTAGLIO
 Riavviare il test del programma o l'esecuzione del
programma con il softkey START (RESET + START
ripristinano il pezzo grezzo originale)
