8.1 La
v
o
ra
re
con i cicli

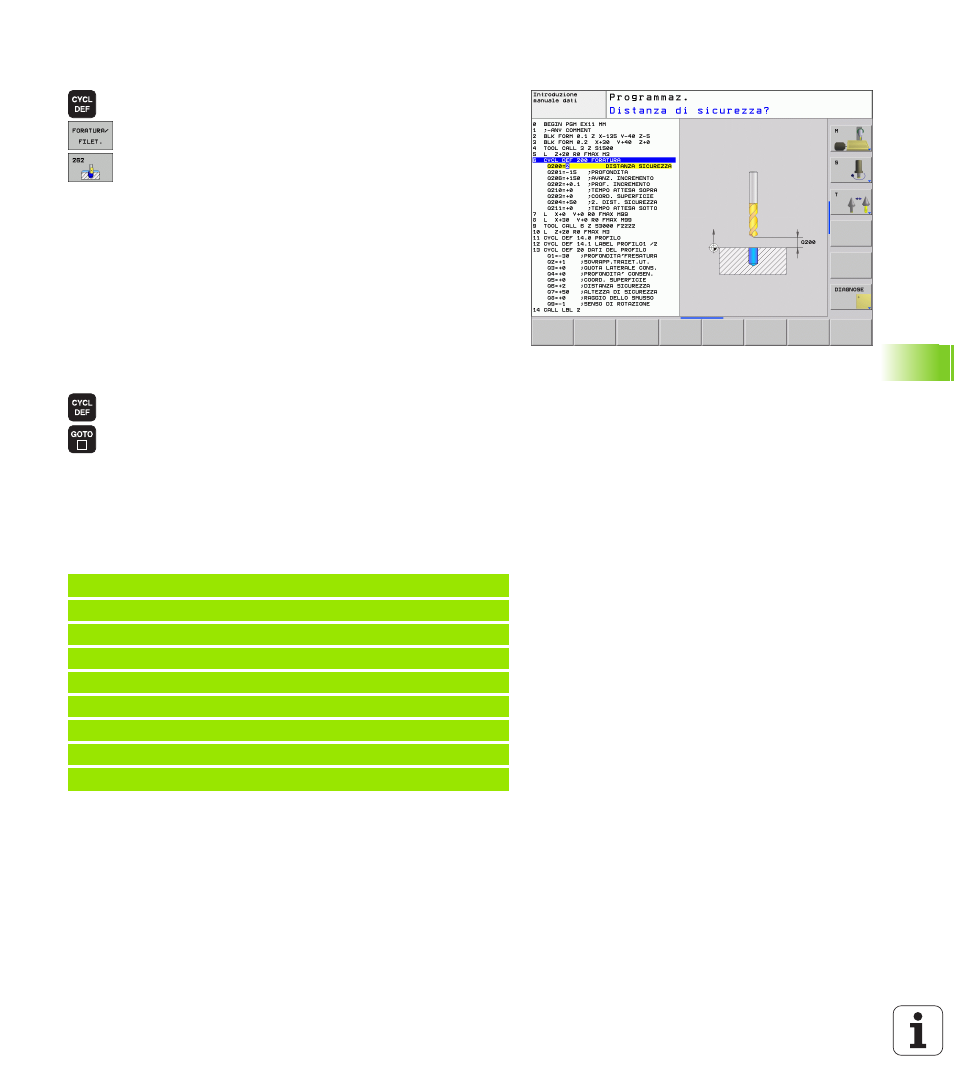

Definizione dei cicli tramite softkey
 Il livello softkey visualizza i vari gruppi di cicli
 Selezionare un gruppo di cicli, ad es. i cicli di foratura
 Selezionare il ciclo, ad es. FRESATURA DI
FILETTATURE. Il TNC apre una finestra di dialogo e
chiede tutti i valori di inserimento.
Contemporaneamente il TNC visualizza nella parte
destra dello schermo una grafica in cui il parametro da
inserire è evidenziato in chiaro
 Inserire tutti i parametri richiesti dal TNC,
confermando ogni inserimento con il tasto ENT
 Quando tutti i dati necessari saranno inseriti, il TNC
terminerà automaticamente il dialogo
Definizione del ciclo mediante la funzione GOTO
 Il livello softkey visualizza i vari gruppi di cicli
 Il TNC apre una finestra in primo piano
 Selezionare il ciclo desiderato mediante i tasti cursore
e confermare mediante il tasto ENT oppure
 Inserire il numero di ciclo e confermare due volta con
il tasto ENT. A questo punto il TNC apre il dialogo di
ciclo come descritto in precedenza
Blocchi esplicativi NC
7 CYCL DEF 200 FORATURA
Q200=2 ;DISTANZA SICUREZZA
Q201=3 ;PROFONDITÀ
Q206=150 ;AVANZ. INCREMENTO
Q202=5 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q211=0.25 ;TEMPO ATTESA SOTTO
