HEIDENHAIN TNC 620 319
8.5 Cicli SL

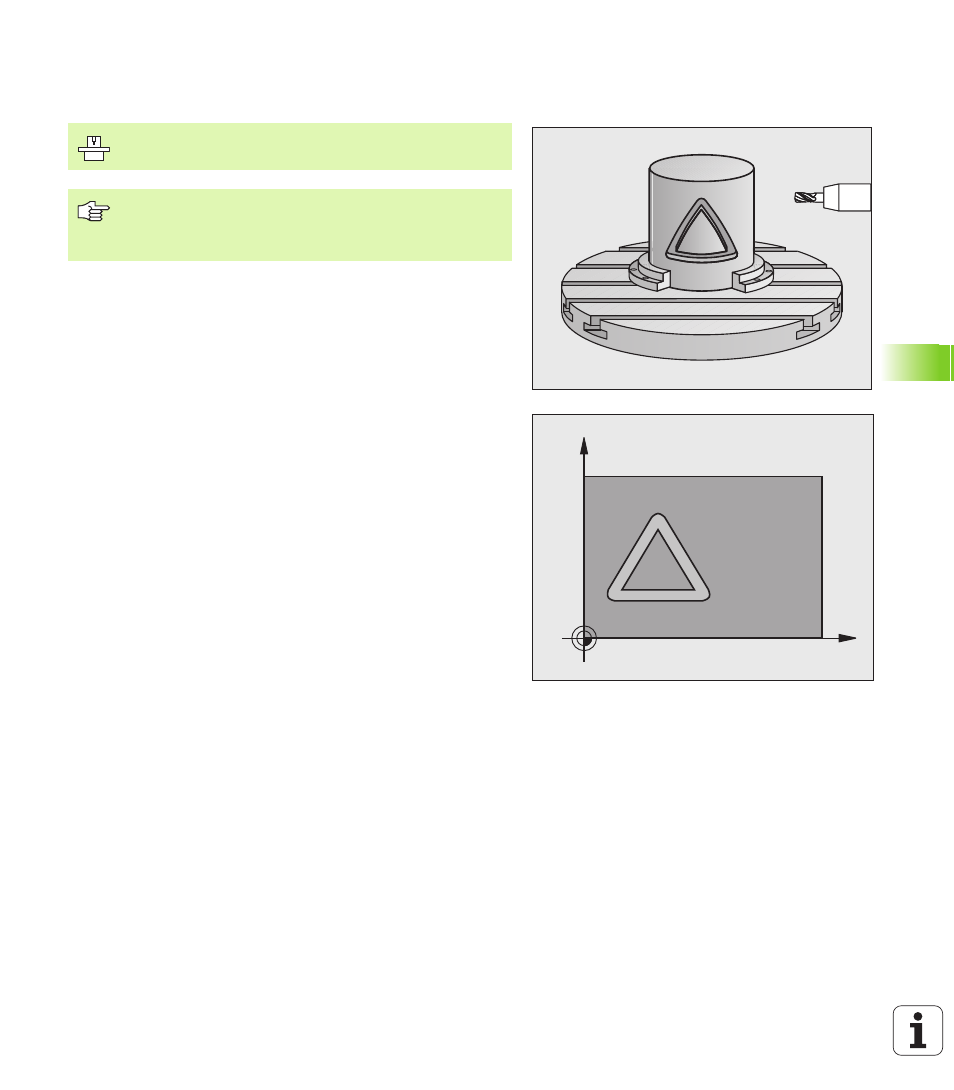

SUPERFICIE CILINDRICA (ciclo 27, opzione
software 1)
Con questo ciclo è possibile trasferire un profilo definito nello sviluppo
su una superficie cilindrica. Utilizzare il ciclo 28 quando si vogliono
fresare le scanalature di guida sul cilindro.
Il profilo stesso viene descritto in un sottoprogramma da definire
mediante il ciclo 14 (PROFILO).
Nel sottoprogramma il profilo viene descritto sempre con le coordinate
X e Y, indipendentemente dagli assi di rotazione presenti sulla
particolare macchina. Quindi la descrizione del profilo è indipendente
dalla configurazione della particolare macchina. Quali funzioni di
traiettoria sono disponibili le funzioni L, CHF, CR, RND e CT.
I dati nell'asse angolare (coordinate X) possono essere inseriti a scelta
in gradi o in mm (pollici) (da stabilire nella definizione del ciclo con
Q17).
1 Il TNC posiziona l'utensile sopra il punto di penetrazione, tenendo
conto del SOVRAMETALLO PER FINITURA LATERALE
2 Alla prima PROFONDITÀ DI ACCOSTAMENTO l'utensile fresa con
l'avanzamento di fresatura Q12 lungo il profilo programmato
3 Alla fine del profilo il TNC riporta l'utensile alla distanza di sicurezza
e quindi al punto di penetrazione;
4 Questa procedura (da 1 a 3) si ripete fino al raggiungimento della
PROFONDITÀ Q1 programmata
5 Successivamente l'utensile si porta alla distanza di sicurezza
X
Y
La macchina e il TNC devono essere predisposti dal
costruttore.
Prima della programmazione
Preimpostazioni di programmi per cicli per lavorazione su
superficie cilindrica (vedere pagina 318)
