SCANALATURA (asola) con penetrazione con
pendolamento (ciclo 210, opzione software
Advanced programming features)
Sgrossatura
1 Il TNC posiziona in rapido l'utensile nell'asse del mandrino alla 2ª
DISTANZA DI SICUREZZA e successivamente al centro del
cerchio sinistro; da qui il TNC posiziona l'utensile alla DISTANZA DI
SICUREZZA sopra la superficie del pezzo

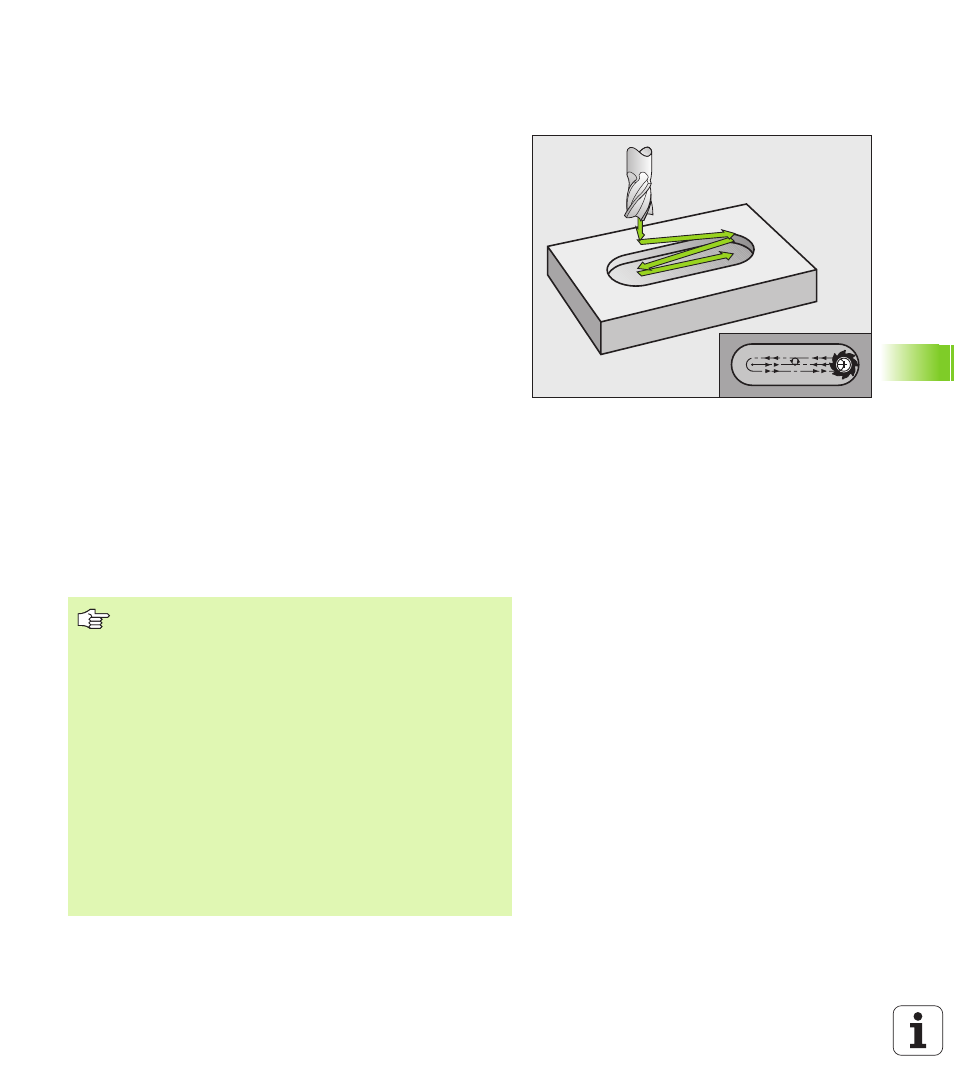

2 L’utensile si porta con la velocità di avanzamento di fresatura sulla
superficie del pezzo; da qui la fresa si porta in direzione
longitudinale della scanalatura – penetrando obliquamente nel
materiale – al centro del cerchio destro
3 Successivamente l'utensile si riporta, di nuovo penetrando
obliquamente, fino al centro del cerchio sinistro; questi passi si
ripetono fino al raggiungimento della profondità di fresatura
programmata
4 Alla PROFONDITÀ DI FRESATURA il TNC sposta l'utensile,
eseguendo una fresatura a spianare, all'altra estremità della
scanalatura e quindi di nuovo al centro della stessa
Finitura
5 Il TNC posiziona l'utensile al centro della scanalatura circolare e da
lì su un semicerchio in modo tangenziale all'estremità sinistra della
scanalatura; quindi il TNC esegue la finitura concorde del profilo
(con M3), se programmato anche con più passate
6 Alla fine del profilo l’utensile si stacca tangenzialmente e ritorna al
centro della scanalatura circolare sinistra
7 Successivamente l'utensile si porta in rapido FMAX alla distanza di
sicurezza e, se programmato, alla 2ª distanza di sicurezza
Prima della programmazione
Il TNC preposiziona automaticamente l'utensile nell'asse
utensile e nel piano di lavoro.
In sgrossatura l'utensile penetra nel materiale pendolando
da una estremità all'altra della scanalatura. La foratura
preliminare non è quindi necessaria.
Il segno del parametro ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Scegliere una fresa con diametro non superiore alla
LARGHEZZA SCANALATURA e non inferiore a un terzo
della stessa.
Il diametro della fresa deve inoltre essere inferiore alla
metà della lunghezza della scanalatura, altrimenti il TNC
non può far penetrare l'utensile con un movimento
alternato.
