5.4 Correzione tridimensionale
dell’utensile (opzione
software 2)
Introduzione

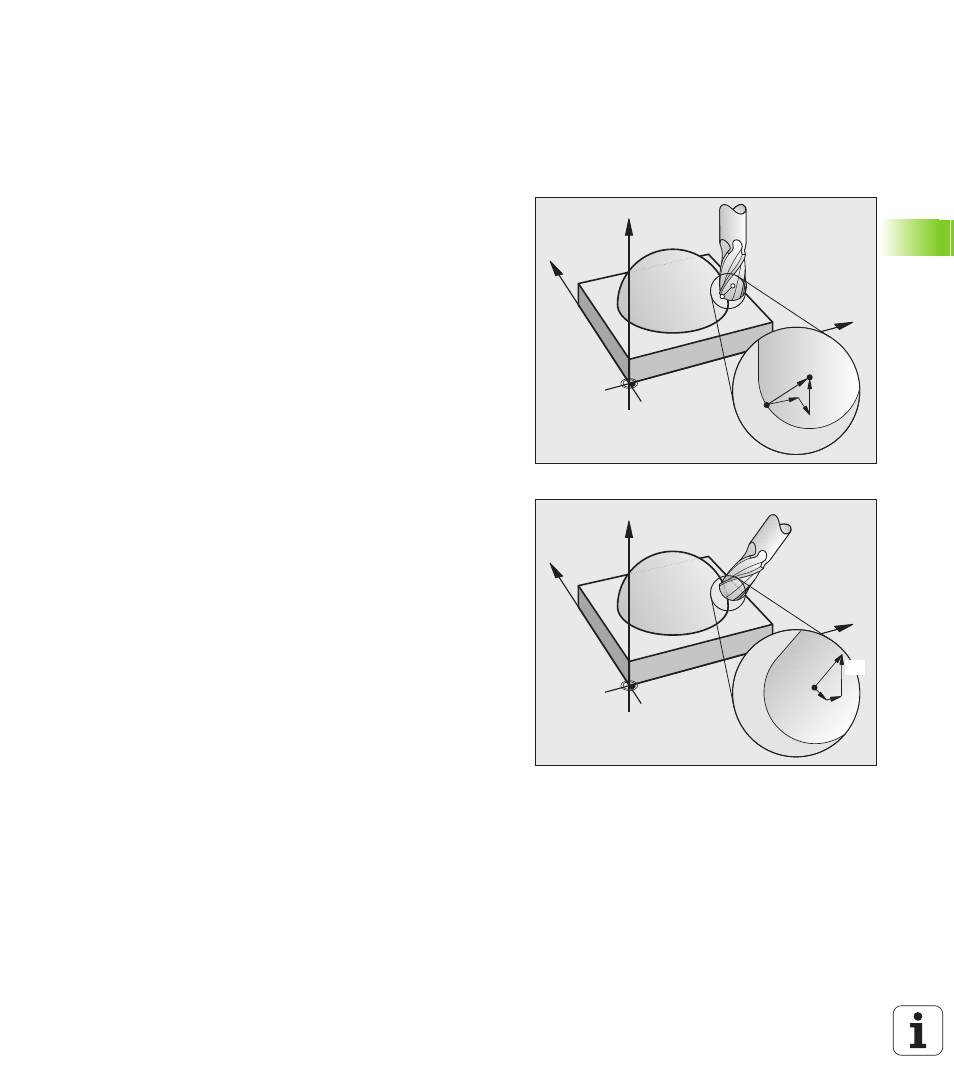

Il TNC è in grado di eseguire una correzione tridimensionale
dell'utensile (correzione 3D) per blocchi di rette. Oltre alle coordinate
X, Y e Z del punto finale della retta, questi blocchi devono anche
contenere le componenti NX, NY e NZ dei vettori normali (vedere
figura e spiegazioni più avanti su questa pagina).
Qualora si voglia anche eseguire un orientamento utensile oppure una
correzione tridimensionale del raggio, questi blocchi devono
contenere anche un vettore normale con le componenti TX, TY e TZ,
che stabilisce l'orientamento utensile (vedere figura)
Il punto finale della retta, le componenti dei vettori normali e le
componenti per l'orientamento utensile devono essere calcolati
mediante un sistema CAM.
Possibilità di impiego
„ Utilizzo di utensili con dimensioni che non corrispondono a quelle
calcolate dal sistema CAM (correzione tridimensionale senza
definizione dell'orientamento utensile)
„ Face Milling: correzione della geometria di fresatura nella direzione
dei vettori normali (correzione tridimensionale senza e con
definizione dell'orientamento utensile). La lavorazione avviene
principalmente con la parte frontale dell'utensile
„ Peripheral Milling: correzione del raggio di fresatura in direzione
normale rispetto alla direzione di movimento e normale rispetto alla
direzione dell'utensile (correzione tridimensionale del raggio con
definizione dell'orientamento utensile). La lavorazione avviene
principalmente con la superficie cilindrica dell'utensile
Z
Y
X
P
T
NZ P
NX
NY
Z
Y
X
TX TY
TZ
