Mantenimento della posizione della punta
dell'utensile nel posizionamento di assi rotativi
(TCPM): M128 (opzione software 2)
Comportamento standard
Il TNC porta l'utensile sulle posizioni definite nel programma di
lavorazione. Se nel programma varia la posizione di un asse orientabile,
l'offset risultante negli assi lineari deve essere calcolato ed eseguito in
un blocco di posizionamento.

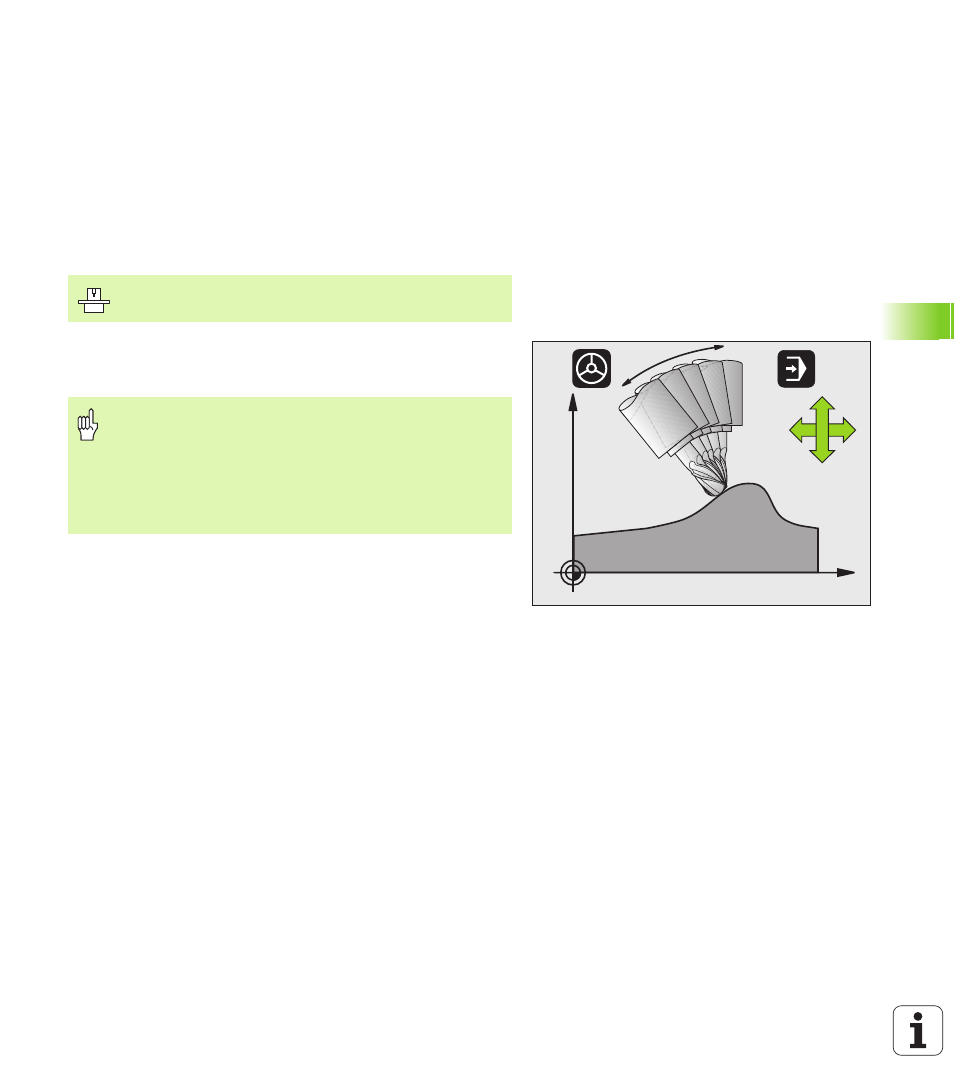

Comportamento con M128 (TCPM: Tool Center Point
Management)
Se nel programma varia la posizione di un asse orientabile comandato
da programma, durante la rotazione la posizione della punta
dell'utensile rispetto al pezzo rimane invariata.
La geometria della macchina deve essere definita dal
costruttore nelle tabelle cinematiche.
X
Z
B
Z
X
Nel caso di assi orientabili con dentatura Hirth: modificare
la posizione dell'asse orientabile unicamente dopo aver
portato l'utensile fuori ingombro. Altrimenti il ritiro dalla
dentatura potrebbe danneggiare il profilo.
Con funzione M128 attiva, non è possibile eseguire alcuna
correzione del posizionamento con il volantino durante
l'esecuzione del programma con M118.
