338 8 Programmazione: cicli
8.6 Cicli di spianat
u
ra

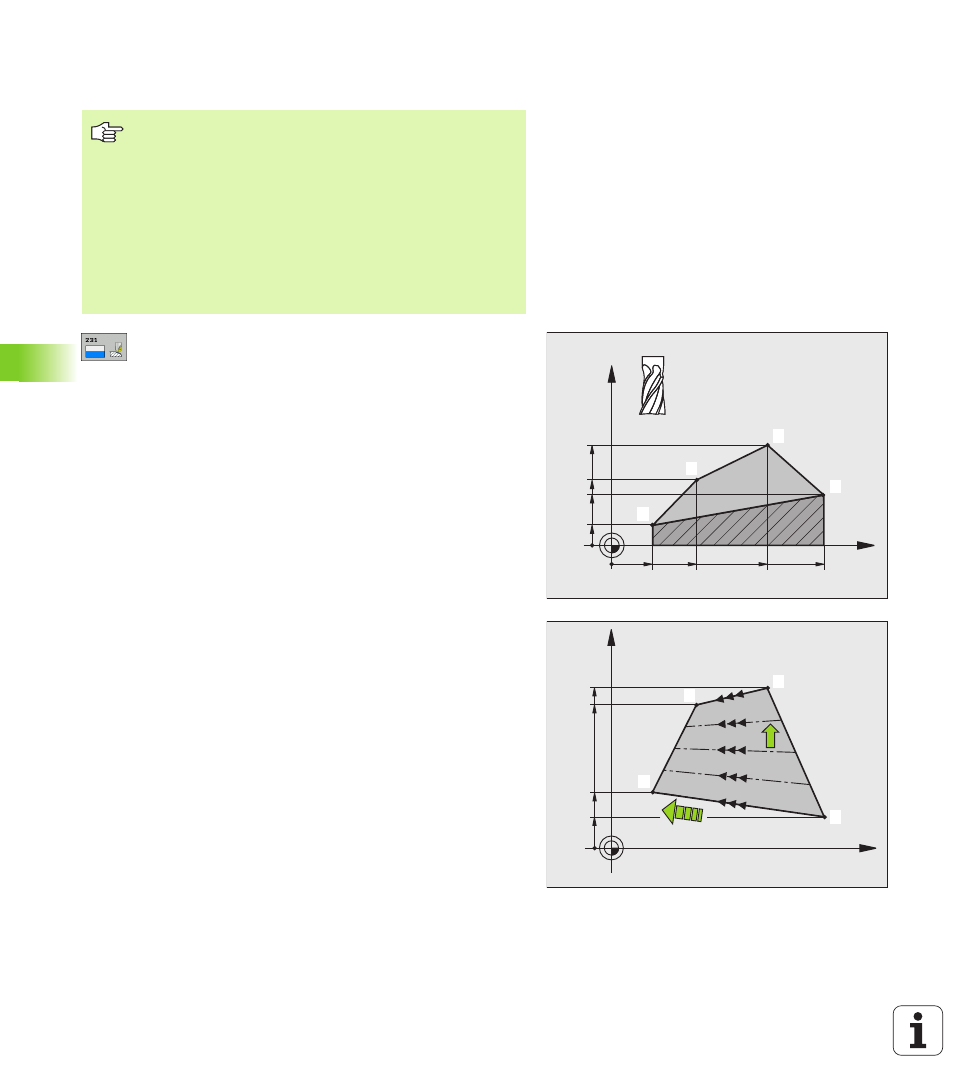

„ Per le superfici sghembe impostando la direzione del movimento
principale (dal punto
1 al punto 2 ) perpendicolarmente alla direzione
della pendenza maggiore
 PUNTO DI PARTENZA 1º ASSE Q225 (assoluto):
coordinata del punto di partenza della superficie da
spianare nell’asse principale del piano di lavoro
 PUNTO DI PARTENZA 2º ASSE Q226 (assoluto):
coordinata del punto di partenza della superficie da
spianare nell’asse secondario del piano di lavoro
 PUNTO DI PARTENZA 3º ASSE Q227 (assoluto):
coordinata del punto di partenza della superficie da
spianare nell’asse mandrino
 2º PUNTO 1º ASSE Q228 (assoluto): coordinata del
punto finale della superficie da spianare nell'asse
principale del piano di lavoro
 2º PUNTO 2º ASSE Q229 (assoluto): coordinata del
punto finale della superficie da spianare nell'asse
secondario del piano di lavoro
 2º PUNTO 3º ASSE Q230 (assoluto): coordinata del
punto finale della superficie da spianare nell'asse del
mandrino
 3º PUNTO 1º ASSE Q231 (assoluto): coordinata del
punto 3 nell'asse principale del piano di lavoro
 3º PUNTO 2º ASSE Q232 (assoluto): coordinata del
punto 3 nell'asse secondario del piano di lavoro
 3º PUNTO 3º ASSE Q233 (assoluto): coordinata del
punto 3 nell’asse del mandrino
Prima della programmazione
Il TNC posiziona l'utensile partendo dalla posizione attuale
con movimento lineare 3D al punto di partenza
1 .
L'utensile deve essere preposizionato in modo tale da
escludere qualsiasi collisione con il pezzo o i dispositivi di
serraggio.
Il TNC sposta l'utensile tra le posizioni programmate con
CORREZIONE DEL RAGGIO R0
Utilizzare eventualmente una fresa con tagliente frontale a
taglio centrale (DIN 844).
X
Z
Q236
Q233
Q227
Q230
Q228 Q225 Q234 Q231
1
4
2
3
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
1
2
3
4
